Components [10/2015 - 08/2016]

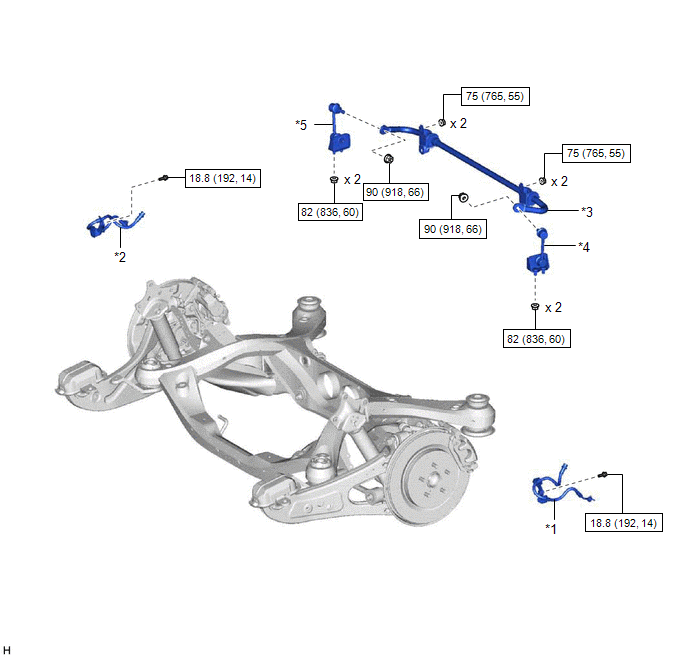

Fig 1: Rear Suspension Member (For 2WD) Replacement Components With Torque Specification [10/2015 - 08/2016] (1 Of 6)
| Callout | Description | Callout | Description |
| *1 | REAR FLEXIBLE HOSE LH | *2 | REAR FLEXIBLE HOSE RH |
| *3 | REAR STABILIZER BAR | *4 | REAR STABILIZER LINK ASSEMBLY LH |
| *5 | REAR STABILIZER LINK ASSEMBLY RH | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
Fig 2: Rear Suspension Member (For 2WD) Replacement Components With Torque Specification [10/2015 - 08/2016] (2 Of 6)
| Callout | Description | Callout | Description |
| *1 | REAR SKID CONTROL SENSOR WIRE LH | *2 | REAR SKID CONTROL SENSOR WIRE RH |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |
Fig 3: Rear Suspension Member (For 2WD) Replacement Components With Torque Specifications [10/2015 - 08/2016] (3 Of 6)
| Callout | Description | Callout | Description |
| *1 | REAR COIL SPRING LH | *2 | REAR COIL SPRING RH |
| *3 | REAR LOWER COIL SPRING INSULATOR LH | *4 | REAR LOWER COIL SPRING INSULATOR RH |
| *5 | REAR NO. 2 SUSPENSION ARM ASSEMBLY LH | *6 | REAR NO. 2 SUSPENSION ARM ASSEMBLY RH |
| *7 | REAR SUSPENSION ARM COVER LH | *8 | REAR SUSPENSION ARM COVER RH |
| *9 | REAR SUSPENSION TOE ADJUST CAM SUB-ASSEMBLY | *10 | REAR NO. 2 SUSPENSION CAMBER ADJUST CAM |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

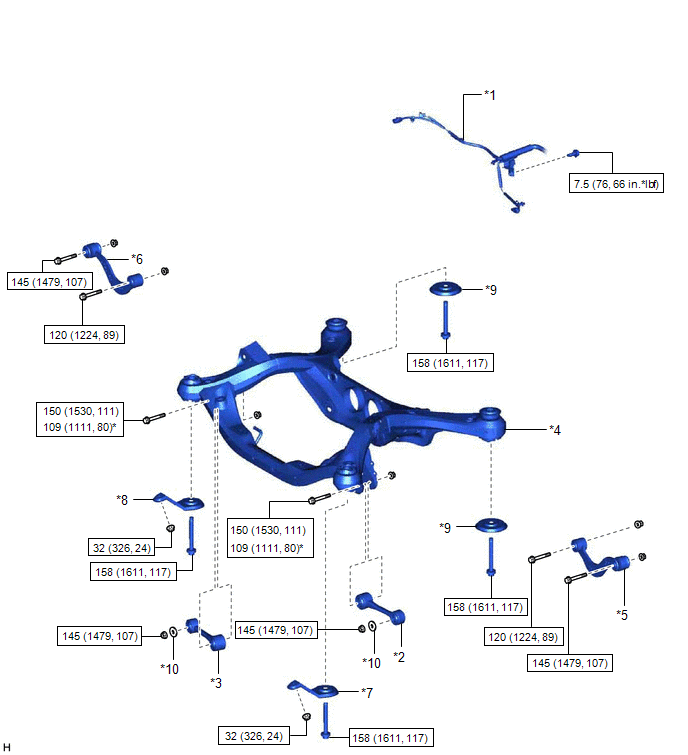

Fig 4: Rear Suspension Member (For 2WD) Replacement Components With Torque Specification [10/2015 - 08/2016] (4 Of 6)
| Callout | Description | Callout | Description |
| *1 | NO. 3 FLOOR WIRE | *2 | REAR NO. 1 SUSPENSION ARM ASSEMBLY LH |
| *3 | REAR NO. 1 SUSPENSION ARM ASSEMBLY RH | *4 | REAR SUSPENSION MEMBER SUB-ASSEMBLY |
| *5 | REAR UPPER CONTROL ARM ASSEMBLY LH | *6 | REAR UPPER CONTROL ARM ASSEMBLY RH |
| *7 | REAR LOWER SUSPENSION MEMBER STOPPER LH | *8 | REAR LOWER SUSPENSION MEMBER STOPPER RH |
| *9 | REAR LOWER SUSPENSION BRACE | *10 | SPACER |
| N*m (kgf*cm, ft.*lbf): Specified torque | * | For use with a ball joint lock nut wrench |

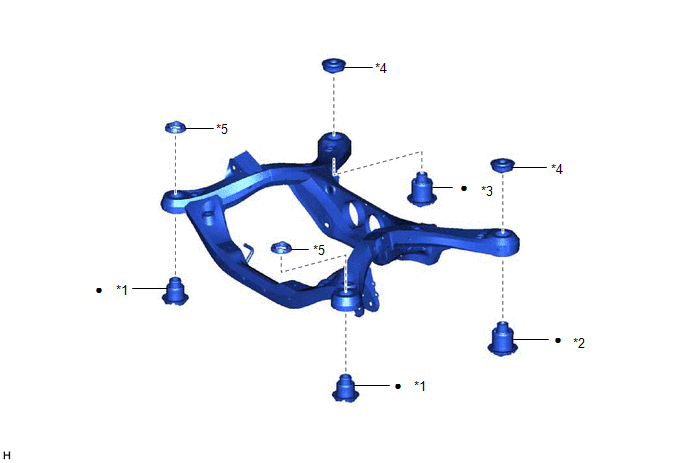

Fig 5: Rear Suspension Member (For 2WD) Replacement Components With Torque Specification [10/2015 - 08/2016] (5 Of 6)
| Callout | Description | Callout | Description |
| *1 | REAR SUSPENSION MEMBER FRONT BODY MOUNTING CUSHION | *2 | REAR SUSPENSION MEMBER REAR BODY MOUNT CUSHION LH |
| *3 | REAR SUSPENSION MEMBER REAR BODY MOUNT CUSHION RH | *4 | REAR SUSPENSION MEMBER REAR UPPER STOPPER |
| *5 | REAR SUSPENSION MEMBER UPPER STOPPER | - | - |
| • | Non-reusable part | - | - |

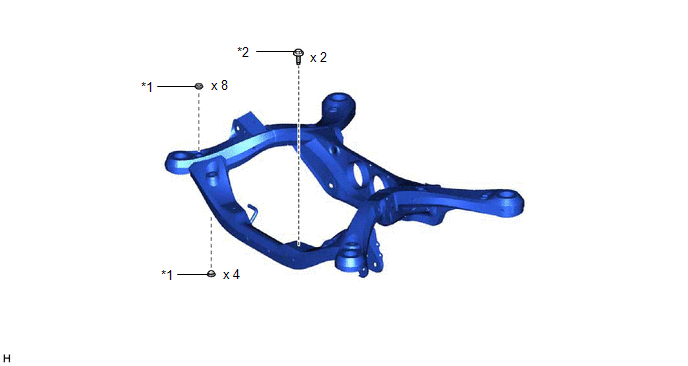

Fig 6: Rear Suspension Member (For 2WD) Replacement Components With Torque Specification [10/2015 - 08/2016] (6 Of 6)
| Callout | Description | Callout | Description |
| *1 | HOLE PLUG | *2 | BOLT |
