Parts Location [09/2017 - 05/2019]: Illustration
WARNING: This page is about a different car, the 2019 Lexus NX 300h, 2018 Lexus NX 300h, 2017 Lexus NX 300h, 2016 Lexus NX 300h, and 2015 Lexus NX 300h. However, it is still accessible from the selected car via links, so may be relevant.

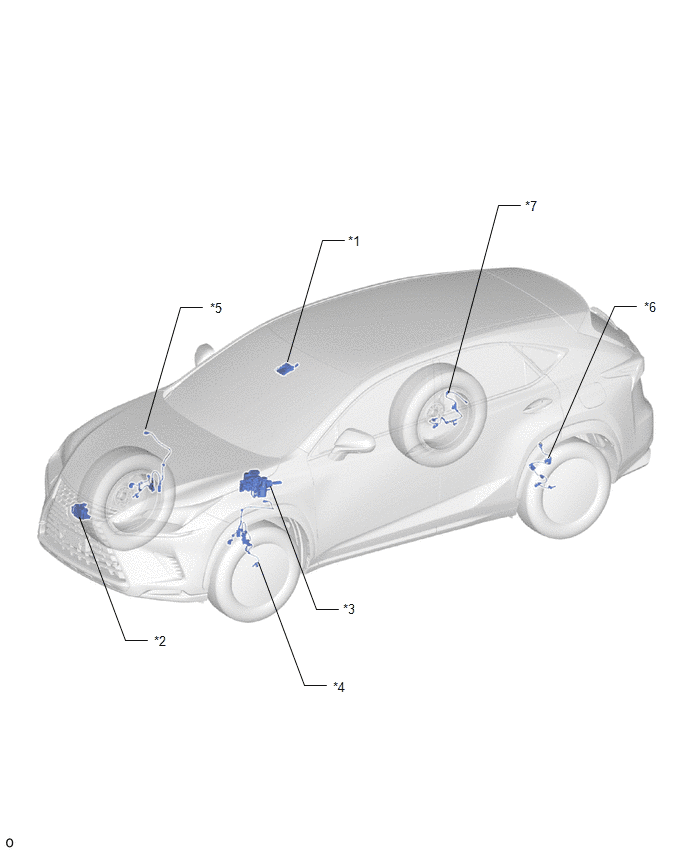

| *1 | FORWARD RECOGNITION CAMERA | *2 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY |
| *3 | SKID CONTROL ECU (BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY) | *4 | FRONT SPEED SENSOR LH |
| *5 | FRONT SPEED SENSOR RH | *6 | REAR SPEED SENSOR LH |
| *7 | REAR SPEED SENSOR RH | - | - |

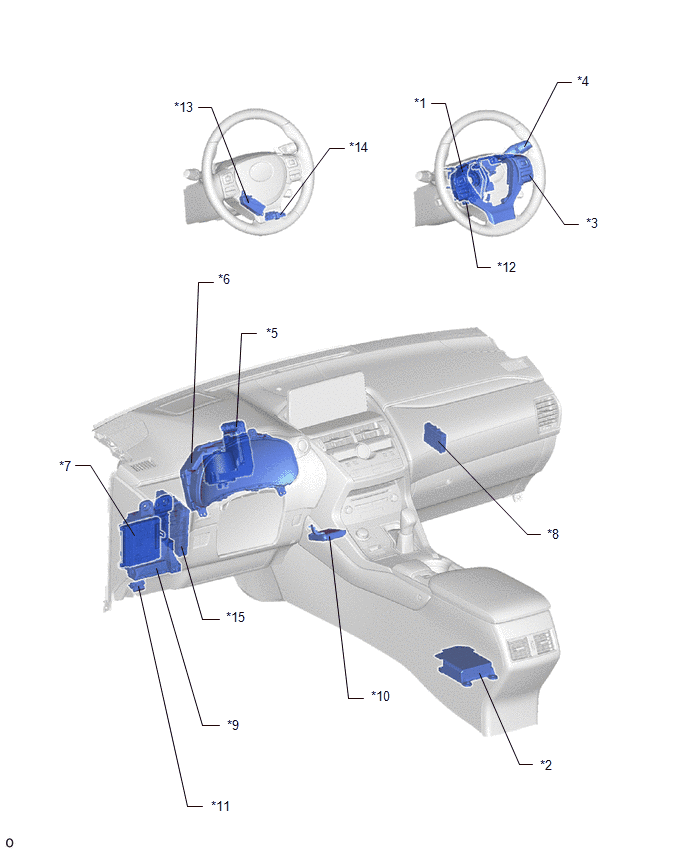

| *1 | SPIRAL CABLE SUB-ASSEMBLY | *2 | YAW RATE SENSOR (AIRBAG ECU ASSEMBLY) |
| *3 | STEERING PAD SWITCH ASSEMBLY - LANE DEPARTURE ALERT MAIN SWITCH - FUNCTION SWITCH (CUSTOMIZE SWITCH) |
*4 | HEADLIGHT DIMMER SWITCH ASSEMBLY - TURN SIGNAL SWITCH |
| *5 | POWER STEERING ECU ASSEMBLY | *6 | COMBINATION METER ASSEMBLY |
| *7 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *8 | CENTRAL GATEWAY ECU (NETWORK GATEWAY ECU) |
| *9 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG NO. 2 FUSE |
*10 | DRIVING SUPPORT ECU ASSEMBLY |
| *11 | DLC3 | *12 | STEERING SENSOR |
| *13 | STEERING VIBRATION ECU | *14 | STEERING VIBRATION MOTOR |
| *15 | HYBRID VEHICLE CONTROL ECU ASSEMBLY | - | - |
