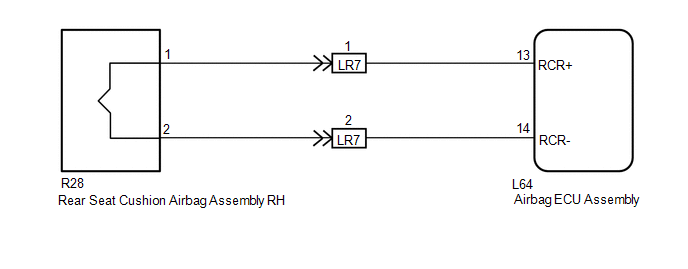

DTC B1880: Short in Rear Seat Cushion Squib RH Circuit; DTC B1881: Open in Rear Seat Cushion Squib RH Circuit; DTC B1882: Short to GND in Rear Seat Cushion Squib RH Circuit; DTC B1883: Short to B+ in Rear Seat Cushion Squib RH Circuit [10/2020 - 10/2023]: Wiring Diagram

GTY828513Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
