Components [03/2017 - 04/2020]

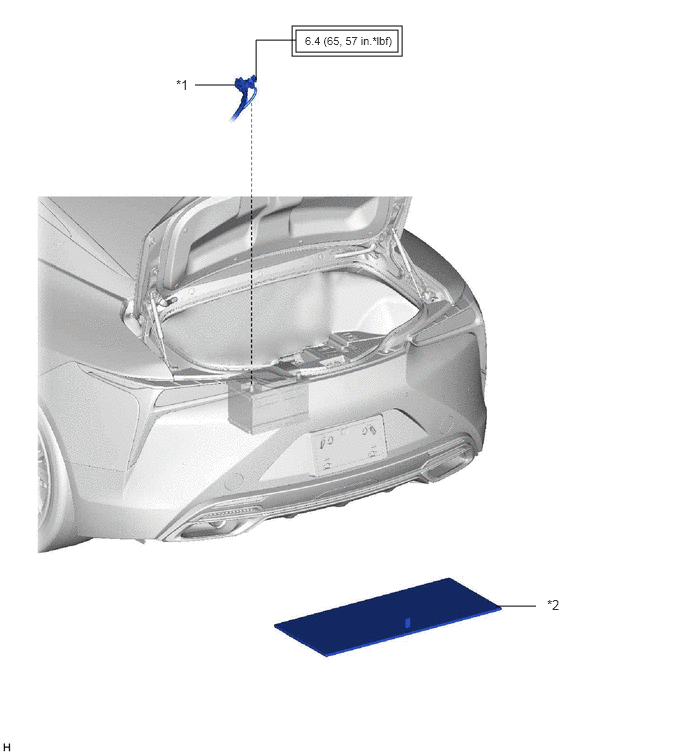

Fig 1: Rear Suspension Member Replacement Components With Torque Specifications [03/2017 - 04/2020] (1 Of 5)
| *1 | NEGATIVE BATTERY TERMINAL | *2 | NO. 2 DECK BOARD |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N.m (kgf/cm, ft.lbf) | - | - |

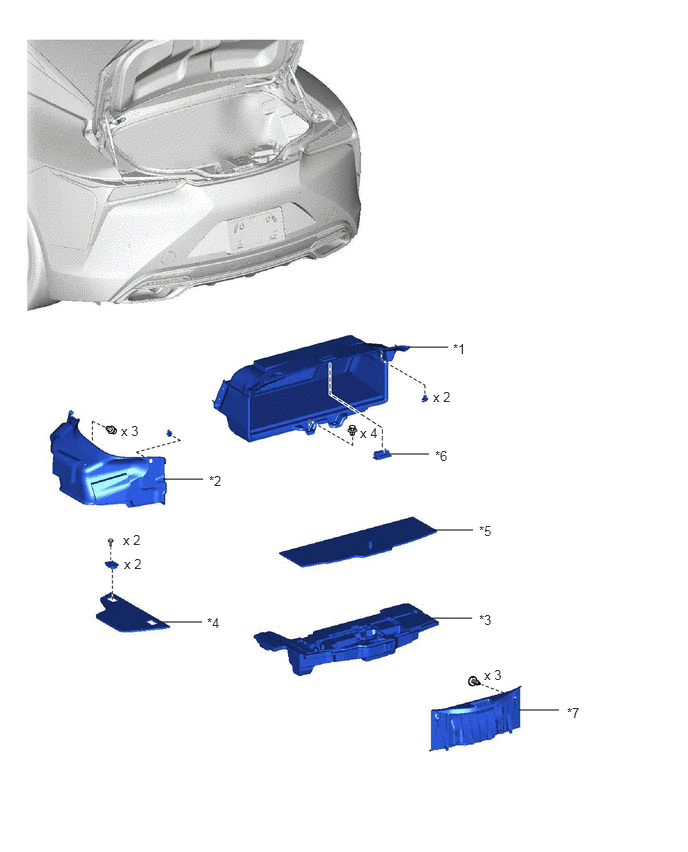

| *1 | FRONT LUGGAGE COMPARTMENT TRIM COVER | *2 | INNER LUGGAGE COMPARTMENT TRIM COVER LH |
| *3 | LUGGAGE COMPARTMENT TRIM BOX | *4 | LUGGAGE COMPARTMENT TRIM COVER LH |
| *5 | NO. 1 DECK BOARD | *6 | NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY |
| *7 | REAR FLOOR FINISH PLATE | - | - |

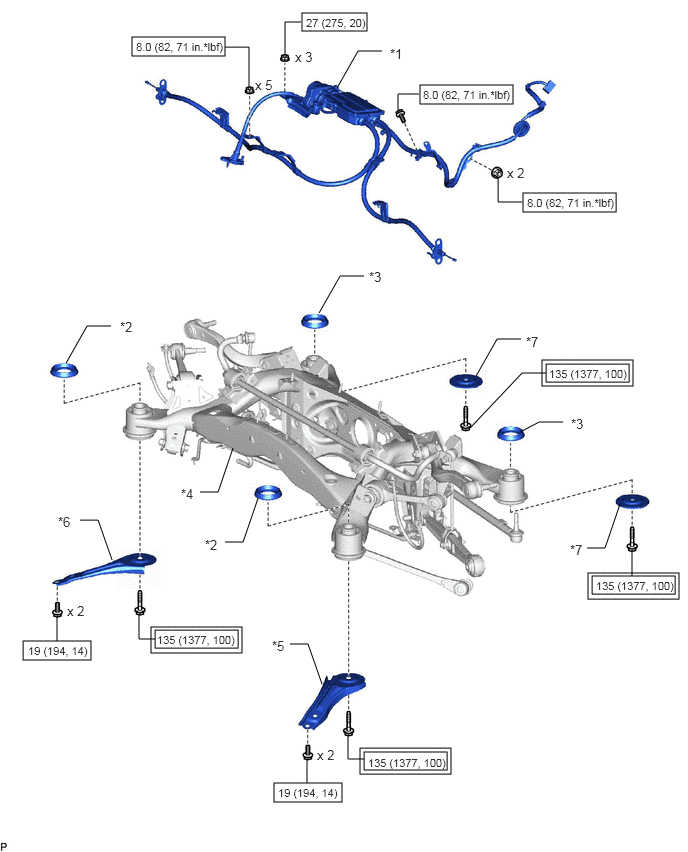

Fig 3: Rear Suspension Member Replacement Components With Torque Specifications [03/2017 - 04/2020] (3 Of 5)
| *1 | PARKING BRAKE WITH BRACKET ACTUATOR ASSEMBLY | *2 | REAR SUSPENSION MEMBER FRONT UPPER STOPPER |
| *3 | REAR SUSPENSION MEMBER REAR UPPER STOPPER | *4 | REAR SUSPENSION MEMBER SUB-ASSEMBLY |
| *5 | REAR LOWER SUSPENSION MEMBER STOPPER LH | *6 | REAR LOWER SUSPENSION MEMBER STOPPER RH |
| *7 | REAR LOWER SUSPENSION MEMBER STOPPER | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

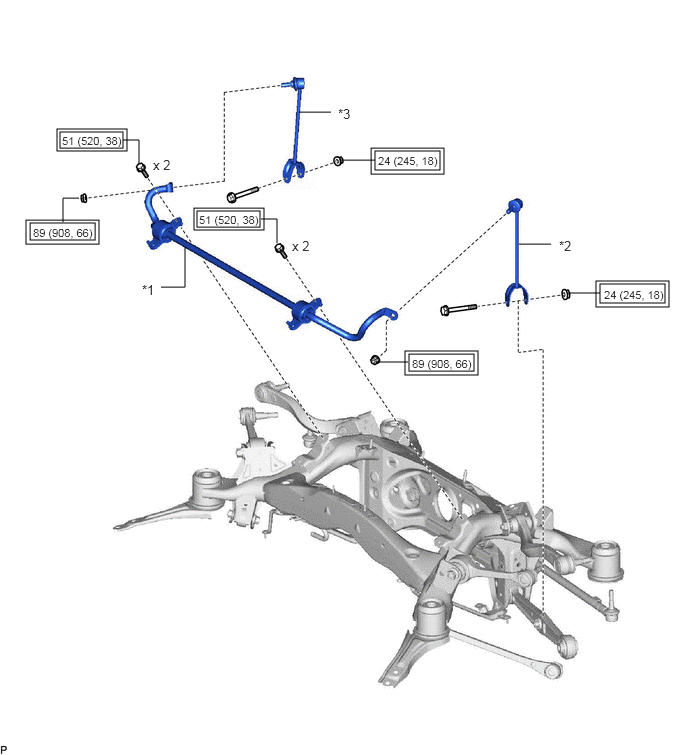

Fig 4: Rear Suspension Member Replacement Components With Torque Specifications [03/2017 - 04/2020] (4 Of 5)
| *1 | REAR STABILIZER BAR | *2 | REAR STABILIZER LINK ASSEMBLY LH |
| *3 | REAR STABILIZER LINK ASSEMBLY RH | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N.m (kgf/cm, ft.lbf) | - | - |

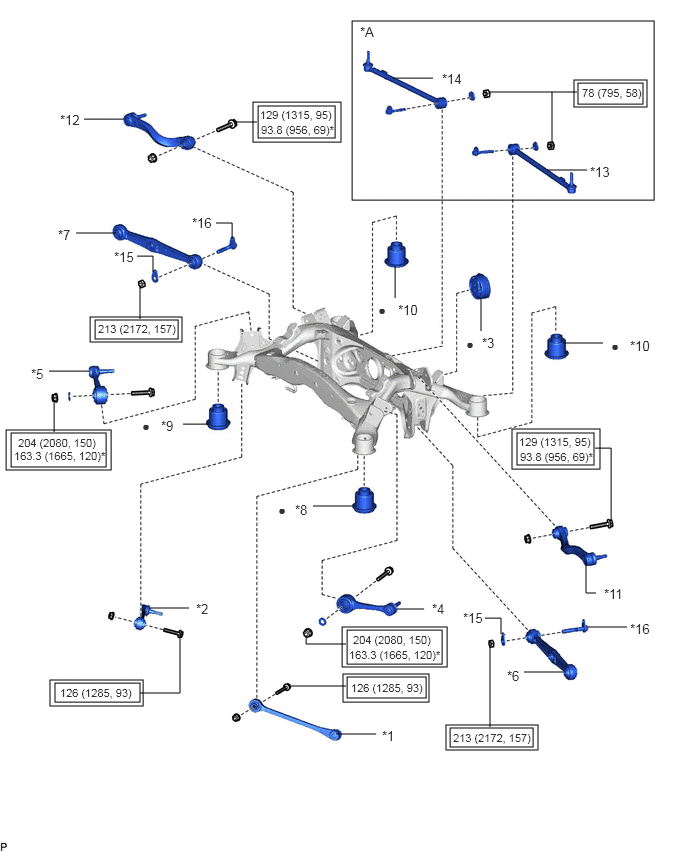

Fig 5: Rear Suspension Member Replacement Components With Torque Specifications [03/2017 - 04/2020] (5 Of 5)
| *A | w/o Dynamic Rear Steering | - | - |
| *1 | LOWER CONTROL ARM ASSEMBLY LH | *2 | LOWER CONTROL ARM ASSEMBLY RH |
| *3 | REAR NO. 1 DIFFERENTIAL MOUNT CUSHION | *4 | REAR NO. 1 SUSPENSION ARM ASSEMBLY LH |
| *5 | REAR NO. 1 SUSPENSION ARM ASSEMBLY RH | *6 | REAR NO. 2 SUSPENSION ARM ASSEMBLY LH |
| *7 | REAR NO. 2 SUSPENSION ARM ASSEMBLY RH | *8 | REAR SUSPENSION MEMBER FRONT BODY MOUNTING CUSHION LH |
| *9 | REAR SUSPENSION MEMBER FRONT BODY MOUNTING CUSHION RH | *10 | REAR SUSPENSION MEMBER REAR BODY MOUNTING CUSHION |
| *11 | REAR UPPER CONTROL ARM ASSEMBLY LH | *12 | REAR UPPER CONTROL ARM ASSEMBLY RH |
| *13 | TOE CONTROL LINK SUB-ASSEMBLY LH | *14 | TOE CONTROL LINK SUB-ASSEMBLY RH |
| *15 | REAR NO. 2 SUSPENSION TOE ADJUST PLATE | *16 | REAR SUSPENSION ARM ATTACHMENT SUB-ASSEMBLY |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N.m (kgf/cm, ft.lbf) | * | For use with ball joint lock nut wrench | |
| • | Non-reusable part | - | - |
