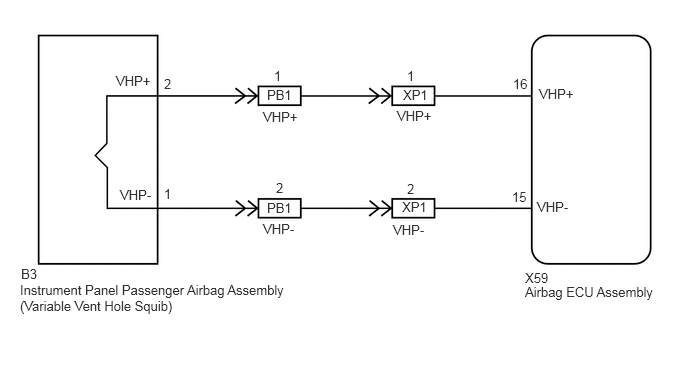

DTC B181A: Short in Passenger Side Airbag Variable Vent Hole Squib Circuit; DTC B181B: Open in Passenger Side Airbag Variable Vent Hole Squib Circuit; DTC B181C: Short to GND in Passenger Side Airbag Variable Vent Hole Squib Circuit; DTC B181D: Short to B+ in Passenger Side Airbag Variable Vent Hole Squib Circuit [04/2020 - 05/2023]: Wiring Diagram

GTY955127Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
