Home >> Lexus >> 2021 >> LC 500 2D Coupe >> Repair and Diagnosis >> Restraints >> Air Bag, SRS >> Airbag System - Diagnostic Codes (Coupe) (4 Of 5) >> Airbag System >> DTC B1810/53: Short in Driver Side Squib 2nd Step Circuit; DTC B1811/53: Open in Driver Side Squib 2nd Step Circuit; DTC B1812/53: Short to GND in Driver Side Squib 2nd Step Circuit; DTC B1813/53: Short to B+ in Driver Side Squib 2nd Step Circuit [03/2017 - 04/2020] >> Wiring Diagram

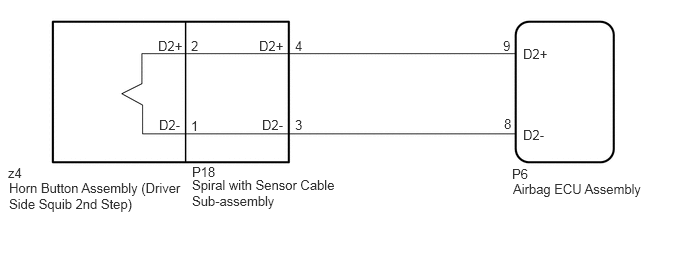

DTC B1810/53: Short in Driver Side Squib 2nd Step Circuit; DTC B1811/53: Open in Driver Side Squib 2nd Step Circuit; DTC B1812/53: Short to GND in Driver Side Squib 2nd Step Circuit; DTC B1813/53: Short to B+ in Driver Side Squib 2nd Step Circuit [03/2017 - 04/2020]: Wiring Diagram

GTY799079Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
