Components [03/2017 - 05/2023]

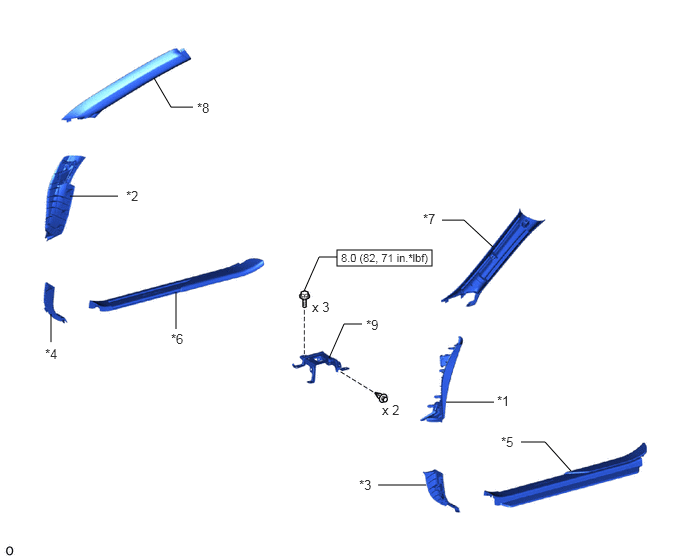

Fig 1: Roof Headlining Replacement Components With Torque Specifications [03/2017 - 05/2023] (1 Of 8)
| *1 | FRONT DOOR NO. 2 OPENING TRIM COVER LH | *2 | FRONT DOOR NO. 2 OPENING TRIM COVER RH |
| *3 | FRONT DOOR OPENING TRIM COVER LH | *4 | FRONT DOOR OPENING TRIM COVER RH |
| *5 | FRONT DOOR SCUFF PLATE LH | *6 | FRONT DOOR SCUFF PLATE RH |
| *7 | FRONT PILLAR GARNISH LH | *8 | FRONT PILLAR GARNISH RH |
| *9 | NO. 1 CONSOLE BOX SUPPORT | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

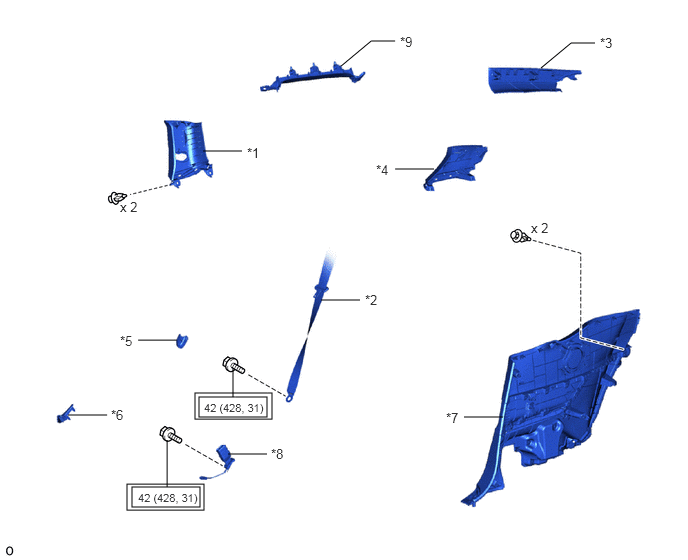

Fig 2: Roof Headlining Replacement Components With Torque Specifications [03/2017 - 05/2023] (2 Of 8)
| *1 | CENTER PILLAR GARNISH ASSEMBLY LH | *2 | FRONT SEAT OUTER BELT ASSEMBLY LH(FLOOR ANCHOR) |
| *3 | INNER ROOF SIDE GARNISH ASSEMBLY LH | *4 | INNER ROOF SIDE GARNISH LH |
| *5 | OUTER LAP BELT ANCHOR COVER | *6 | QUARTER INSIDE TRIM BOARD LH |
| *7 | QUARTER TRIM PANEL ASSEMBLY LH | *8 | REAR NO. 1 SEAT INNER BELT ASSEMBLY LH |
| *9 | ROOF SIDE RAIL GARNISH ASSEMBLY LH | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N.m (kgf/cm, ft.lbf) | - | - |

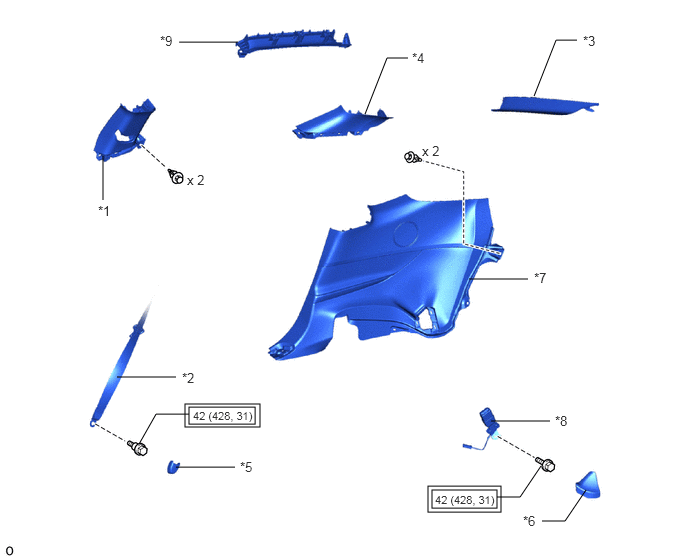

Fig 3: Roof Headlining Replacement Components With Torque Specifications [03/2017 - 05/2023] (3 Of 8)
| *1 | CENTER PILLAR GARNISH ASSEMBLY RH | *2 | FRONT SEAT OUTER BELT ASSEMBLY RH(FLOOR ANCHOR) |
| *3 | INNER ROOF SIDE GARNISH ASSEMBLY RH | *4 | INNER ROOF SIDE GARNISH RH |
| *5 | OUTER LAP BELT ANCHOR COVER | *6 | QUARTER INSIDE TRIM BOARD RH |
| *7 | QUARTER TRIM PANEL ASSEMBLY RH | *8 | REAR SEAT INNER BELT ASSEMBLY RH |
| *9 | ROOF SIDE RAIL GARNISH ASSEMBLY RH | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping" : N.m (kgf/cm, ft.lbf) | - | - |

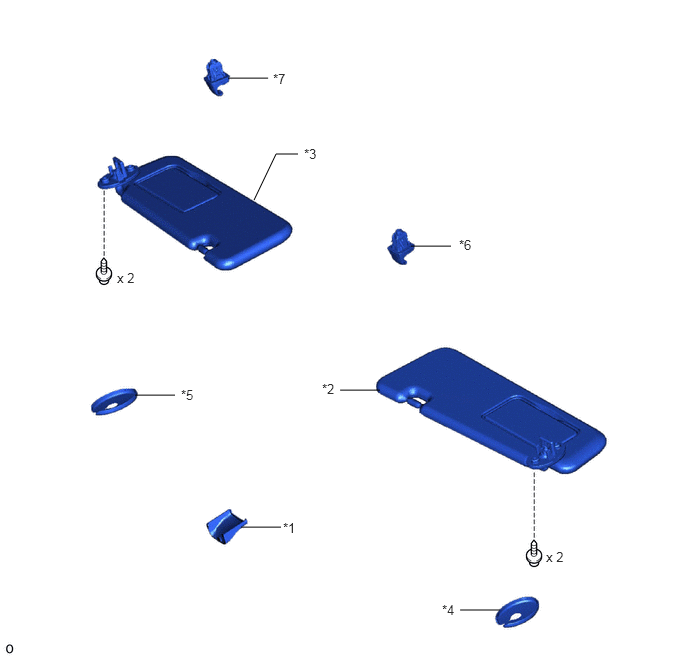

| *1 | RAIN SENSOR COVER | *2 | VISOR ASSEMBLY LH |
| *3 | VISOR ASSEMBLY RH | *4 | VISOR BRACKET COVER LH |
| *5 | VISOR BRACKET COVER RH | *6 | VISOR HOLDER LH |
| *7 | VISOR HOLDER RH | - | - |

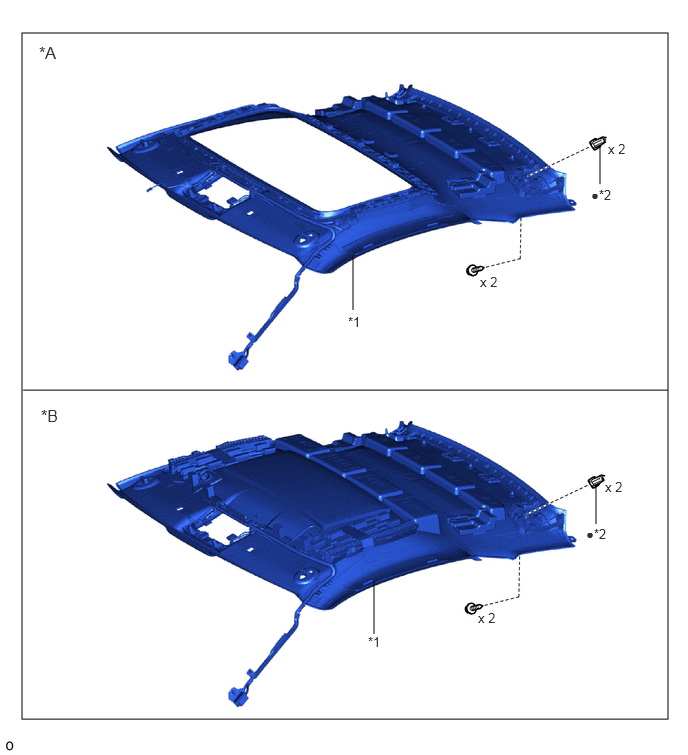

| *A | for Glass Roof | *B | for Carbon Roof |
| *1 | ROOF HEADLINING ASSEMBLY | *2 | GROMMET |
| • | Non-reusable part | - | - |

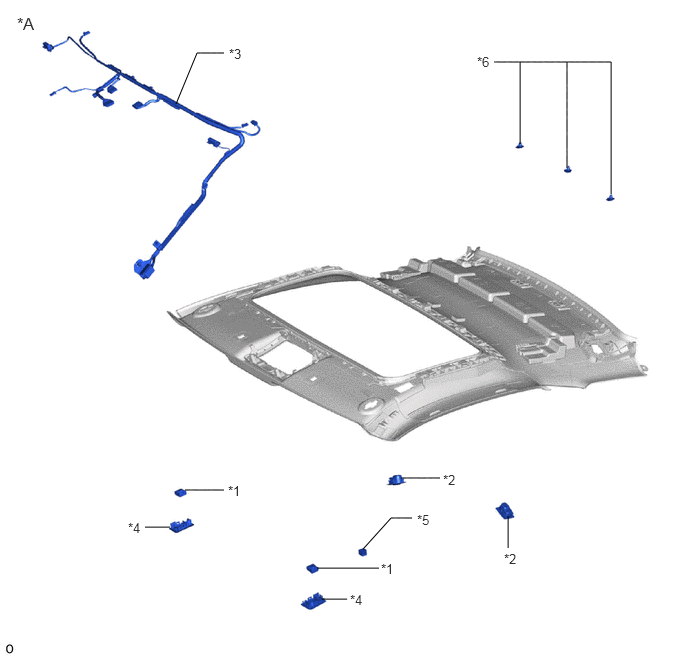

| *A | for Glass Roof | - | - |
| *1 | ACTIVE NOISE CONTROL MICROPHONE | *2 | COAT HOOK |
| *3 | NO. 1 ROOF WIRE | *4 | ROOF HEADLINING HOLDER COVER |
| *5 | TELEPHONE MICROPHONE ASSEMBLY | *6 | CLIP |

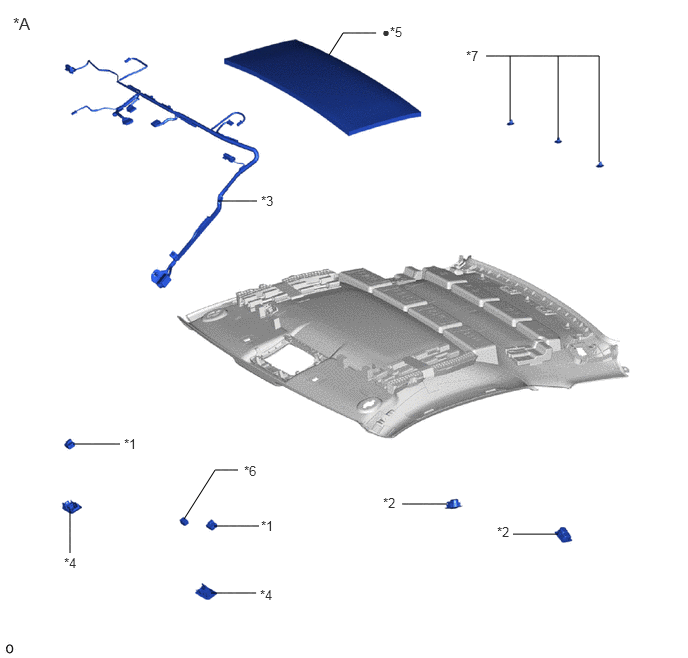

| *A | for Carbon Roof | - | - |
| *1 | ACTIVE NOISE CONTROL MICROPHONE | *2 | COAT HOOK |
| *3 | NO. 1 ROOF WIRE | *4 | ROOF HEADLINING HOLDER COVER |
| *5 | ROOF SILENCER PAD | *6 | TELEPHONE MICROPHONE ASSEMBLY |
| *7 | CLIP | - | - |
| • | Non-reusable part | - | - |
| *1 | ROOF SIDE RAIL GARNISH | - | - |
