Components [07/2020 - 05/2023]

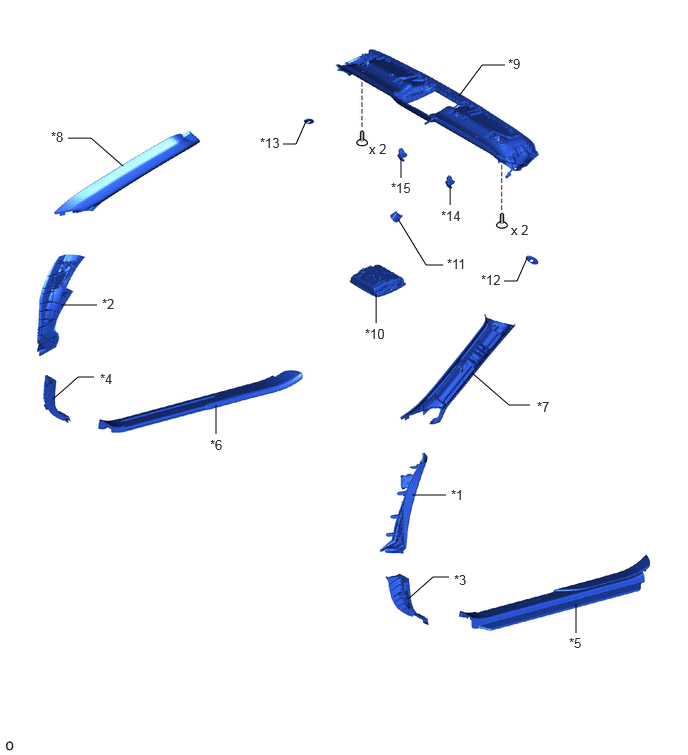

Fig 1: Roof Headlining Replacement Components [07/2020 - 05/2023] (1 Of 2)
GTY951773Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 FRONT DOOR NO. 2 OPENING TRIM COVER LH *2 FRONT DOOR NO. 2 OPENING TRIM COVER RH
*3 FRONT DOOR OPENING TRIM COVER LH *4 FRONT DOOR OPENING TRIM COVER RH
*5 FRONT DOOR SCUFF PLATE LH *6 FRONT DOOR SCUFF PLATE RH
*7 FRONT PILLAR GARNISH ASSEMBLY LH *8 FRONT PILLAR GARNISH ASSEMBLY RH
*9 FRONT ROOF HEADLINING TRIM *10 MAP LIGHT ASSEMBLY
*11 RAIN SENSOR COVER *12 VISOR BRACKET COVER LH
*13 VISOR BRACKET COVER RH *14 VISOR HOLDER LH
*15 VISOR HOLDER RH - -

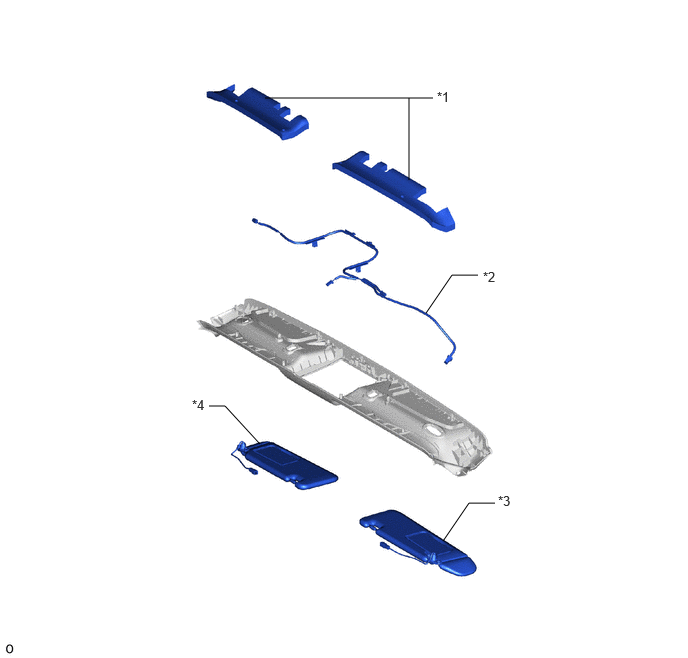

Fig 2: Roof Headlining Replacement Components [07/2020 - 05/2023] (2 Of 2)
GTY952337Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 NO. 1 ROOF SILENCER PAD *2 NO. 1 ROOF WIRE
*3 VISOR ASSEMBLY LH *4 VISOR ASSEMBLY RH
