Components [04/2013 - 09/2020]

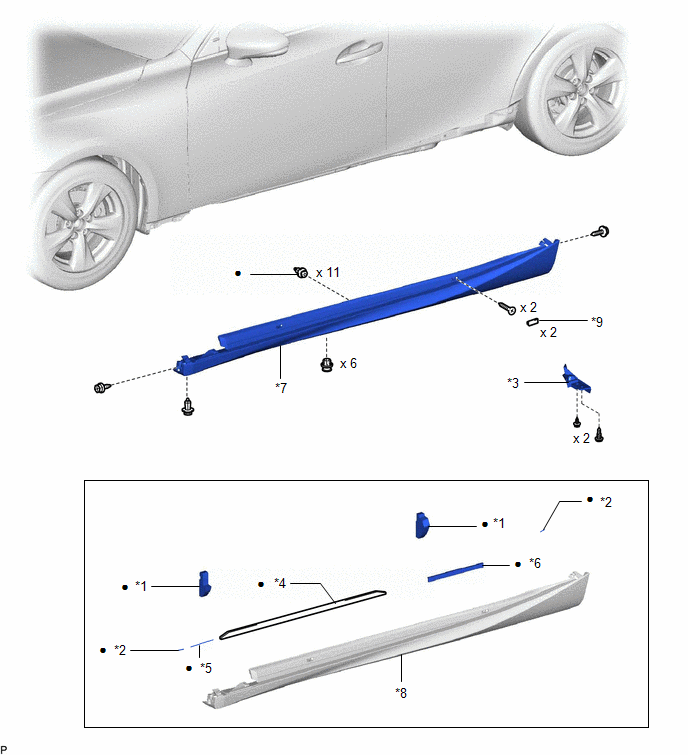

Fig 1: Rocker Panel Molding Replacement Components [04/2013 - 09/2020]
GTY466756Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 NO. 1 ROCKER PANEL MOULDING PROTECTOR *2 NO. 1 SIDE MUDGUARD PROTECTOR
*3 NO. 2 REAR FLOOR HOUSING SHIELD *4 NO. 2 ROCKER PANEL MOULDING PROTECTOR
*5 NO. 2 SIDE MUDGUARD PROTECTOR *6 NO. 3 ROCKER PANEL MOULDING PROTECTOR
*7 ROCKER PANEL MOULDING ASSEMBLY *8 ROCKER PANEL MOULDING BODY
*9 ROCKER PANEL MOULDING COVER - -
Non-reusable part - -
