Components [06/2018 - 08/2020]

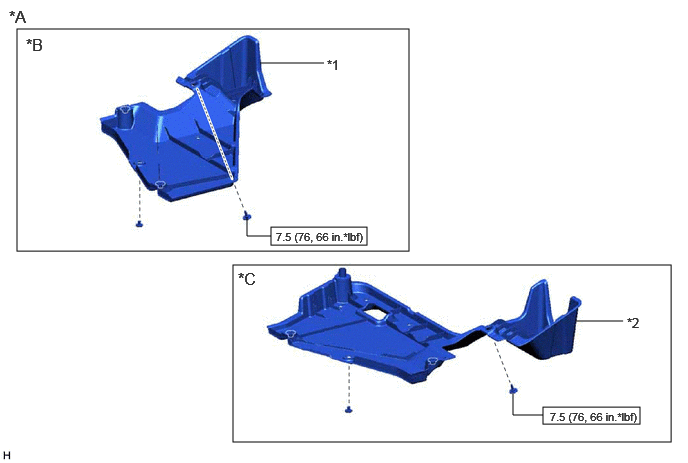

Fig 1: Rear Trailing Arm Replacement Components With Torque Specifications [06/2018 - 08/2020] (1 Of 5)
| *A | for Gasoline Model | *B | for RH Side |
| *C | for LH Side | - | - |
| *1 | NO. 1 FLOOR UNDER COVER | *2 | NO. 2 FLOOR UNDER COVER |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
Fig 2: Rear Trailing Arm Replacement Components With Torque Specifications [06/2018 - 08/2020] (2 Of 5)
| *A | for HV Model | *B | for RH Side |
| *C | for LH Side | - | - |
| *1 | NO. 1 FLOOR UNDER COVER | *2 | NO. 2 FLOOR UNDER COVER |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

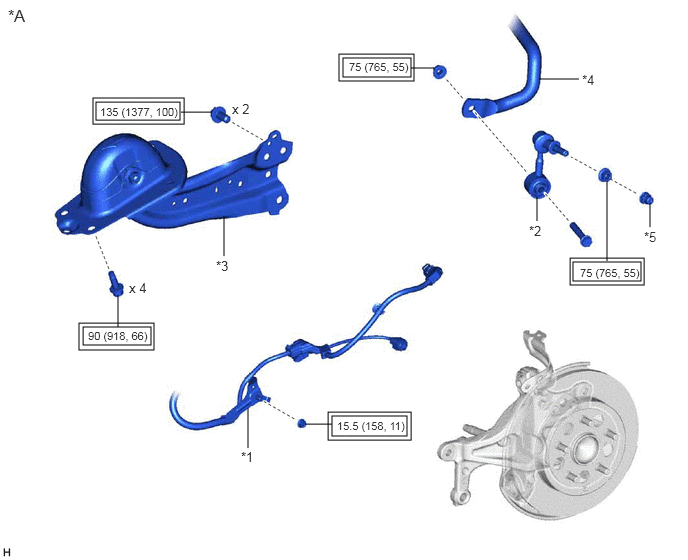

Fig 3: Rear Trailing Arm Replacement Components With Torque Specifications [06/2018 - 08/2020] (3 Of 5)
| *A | w/o AVS | - | - |
| *1 | NO. 2 PARKING BRAKE WIRE ASSEMBLY | *2 | REAR STABILIZER LINK ASSEMBLY |
| *3 | REAR TRAILING ARM ASSEMBLY | *4 | REAR STABILIZER BAR |
| *5 | CAP | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |

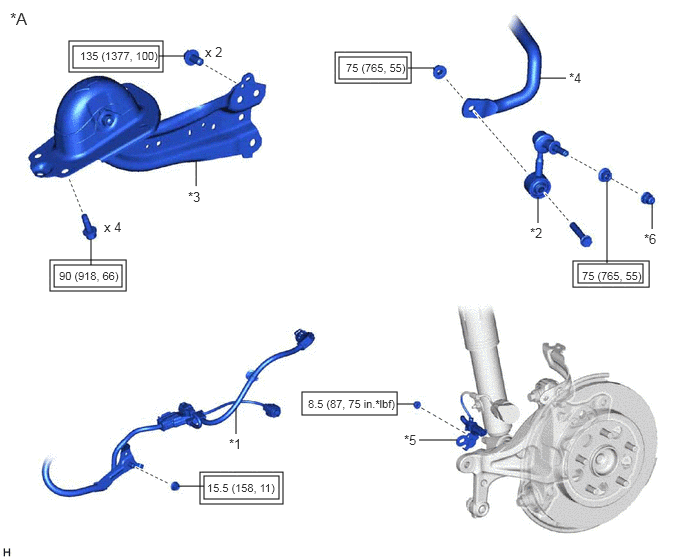

Fig 4: Rear Trailing Arm Replacement Components With Torque Specifications [06/2018 - 08/2020] (4 Of 5)
| *A | w/ AVS | - | - |
| *1 | NO. 2 PARKING BRAKE WIRE ASSEMBLY | *2 | REAR STABILIZER LINK ASSEMBLY |
| *3 | REAR TRAILING ARM ASSEMBLY | *4 | REAR STABILIZER BAR |
| *5 | WIRE HARNESS BRACKET | *6 | CAP |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

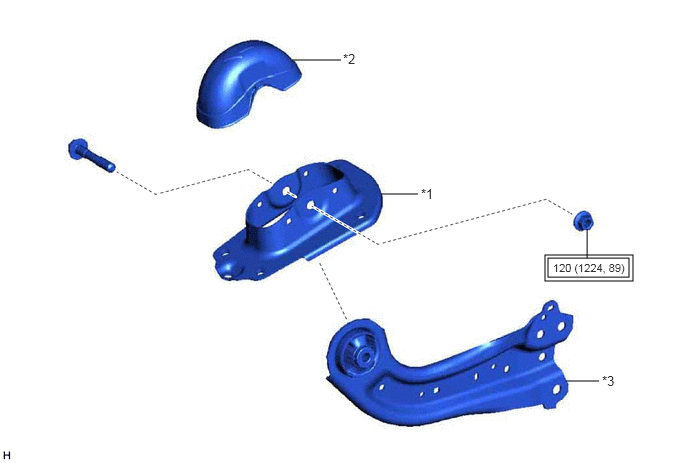

Fig 5: Rear Trailing Arm Replacement Components With Torque Specifications [06/2018 - 08/2020] (5 Of 5)
| *1 | REAR SUSPENSION ARM BRACKET | *2 | REAR SUSPENSION ARM COVER |
| *3 | REAR TRAILING ARM ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |
