Components [08/2021 - ]
Fig 1: Brake Booster Pump (For HV Model) Replacement Components With Torque Specifications [08/2021 - ] (1 Of 4)
| *1 | FRONT CENTER UPPER SUSPENSION BRACE SUB-ASSEMBLY | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque |

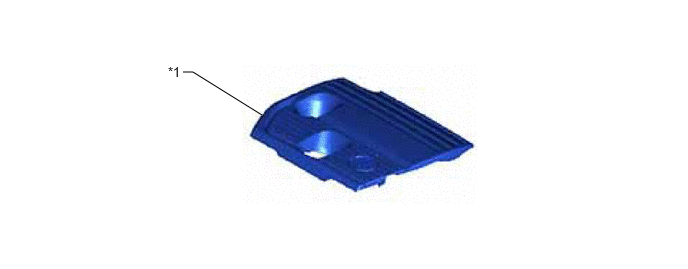

| *1 | NO. 1 ENGINE COVER SUB-ASSEMBLY | - | - |
Fig 3: Brake Booster Pump (For HV Model) Replacement Components With Torque Specifications [08/2021 - ] (3 Of 4)
| *1 | ACCUMULATOR TO BRAKE MASTER CYLINDER TUBE | *2 | BRAKE BOOSTER PUMP ASSEMBLY |
| *3 | NO. 2 BRAKE ACTUATOR HOSE | *4 | BRAKE ACTUATOR CASE COLLAR |
| *5 | BRAKE BOOSTER PUMP BUSHING | - | - |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | * | For use with a union nut wrench |
Fig 4: Brake Booster Pump (For HV Model) Replacement Components With Torque Specifications [08/2021 - ] (4 Of 4)
| *1 | BRAKE BOOSTER PUMP ASSEMBLY | *2 | NO. 1 BRAKE TUBE CLAMP BRACKET |
| *3 | NO. 2 BRAKE ACTUATOR HOSE | *4 | BRAKE BOOSTER PUMP COLLAR |
| *5 | BRAKE BOOSTER PUMP BUSHING | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
