Parts Location [10/2018 - ]: Illustration

WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2024 Lexus UX 250h, 2023 Lexus UX 250h, 2022 Lexus UX 250h, 2021 Lexus UX 250h, and 2020 Lexus UX 250h. However, it is still accessible from the selected car via links, so may be relevant.
GTY790773Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*A w/ Shift Paddle Switch - -
*1 ACCELERATOR PEDAL SENSOR ASSEMBLY *2 COMBINATION METER ASSEMBLY
*3 HYBRID VEHICLE CONTROL ECU *4 AIRBAG ECU ASSEMBLY
*5 AIR CONDITIONING AMPLIFIER ASSEMBLY *6 DLC3
*7 INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY
- BKUP LP RELAY
- BKUP LP FUSE
- ECU-IG1 NO. 1 FUSE
- ECU-IG1 NO. 3 FUSE
*8 SPIRAL CABLE SUB-ASSEMBLY
*9 COMBINATION SWITCH ASSEMBLY
- EV DRIVE MODE SWITCH
*10 SHIFT POSITION INDICATOR
*11 SHIFT LOCK CONTROL UNIT ASSEMBLY
- TRANSMISSION CONTROL SWITCH
*12 DRIVE MODE SELECT SWITCH
(COMBINATION SWITCH ASSEMBLY)
*13 SHIFT PADDLE SWITCH (TRANSMISSION SHIFT SWITCH ASSEMBLY) - -


GTY787663Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*A for 2WD - -
*1 ECM *2 INVERTER WITH CONVERTER ASSEMBLY
*3 COMPRESSOR WITH MOTOR ASSEMBLY *4 INVERTER WATER PUMP ASSEMBLY
*5 HYBRID VEHICLE TRANSAXLE ASSEMBLY *6 HV BATTERY
*7 HV FLOOR UNDER WIRE *8 AUXILIARY BATTERY
*9 NO. 1 ENGINE ROOM RELAY BLOCK
- NO. 1 INTEGRATION RELAY
- INV W/PMP RELAY
- INV W/PMP FUSE
- IG2-MAIN FUSE
- ECU-IG2 NO. 1 FUSE
*10 NO. 3 RELAY BLOCK
- IGCT RELAY
- IGCT NO. 2 FUSE
- PM-IGCT FUSE
- ECU-B NO. 5 FUSE
- INV W/PMP NO. 2 FUSE
- PCU FR FUSE
- BATT-FAN FUSE
*11 FUSIBLE LINK BLOCK ASSEMBLY
- IGCT-IG FUSE
- BATT-MAIN FUSE
- -

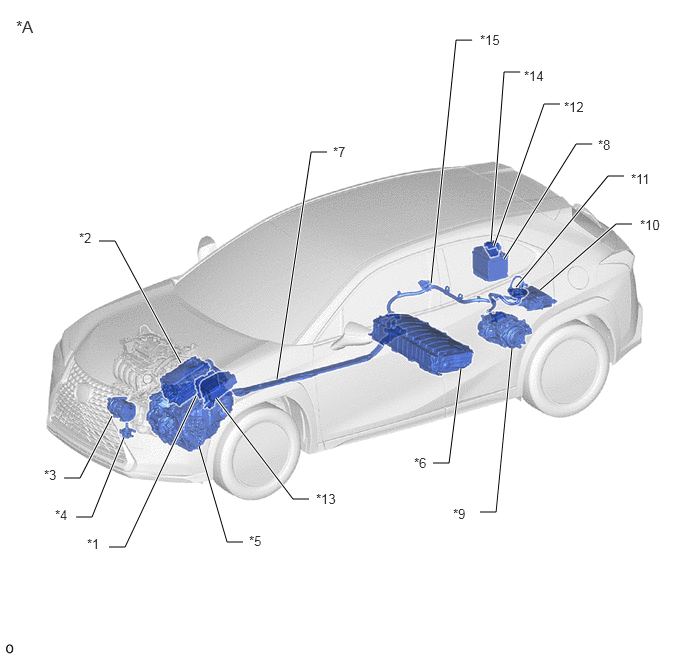

GTY780189Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*A for AWD - -
*1 ECM *2 INVERTER WITH CONVERTER ASSEMBLY
*3 COMPRESSOR WITH MOTOR ASSEMBLY *4 INVERTER WATER PUMP ASSEMBLY
*5 HYBRID VEHICLE TRANSAXLE ASSEMBLY *6 HV BATTERY
*7 HV FLOOR UNDER WIRE *8 AUXILIARY BATTERY
*9 REAR TRACTION MOTOR *10 HYBRID MOTOR CONTROL INVERTER ASSEMBLY REAR
*11 REAR TRACTION MOTOR CABLE *12 FUSIBLE LINK BLOCK ASSEMBLY
- IGCT-IG FUSE
- BATT-MAIN FUSE
*13 NO. 1 ENGINE ROOM RELAY BLOCK
- NO. 1 INTEGRATION RELAY (IG2 NO. 1 RELAY)
- INV W/PMP RELAY
- INV W/PMP FUSE
- IG2-MAIN FUSE
- ECU-IG2 NO. 1 FUSE
*14 NO. 3 RELAY BLOCK
- IGCT RELAY
- IGCT NO. 2 FUSE
- PM-IGCT FUSE
- ECU-B NO. 5 FUSE
- INV W/PMP NO. 2 FUSE
- PCU FR FUSE
- PCU RR FUSE
- BATT-FAN FUSE
*15 HV BATTERY PACK WIRE - -


GTY831419Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*A for 2WD - -
*1 INVERTER WITH CONVERTER ASSEMBLY *2 LOW VOLTAGE CONNECTOR
*3 AIR CONDITIONING WIRE CONNECTION *4 HV FLOOR UNDER WIRE CONNECTION
*5 MOTOR CABLE CONNECTION *6 INVERTER COVER
*7 AMD TERMINAL *8 MOTOR CABLE
*9 HYBRID VEHICLE TRANSAXLE ASSEMBLY *10 SHIFT LEVER POSITION SENSOR
*11 MOTOR TEMPERATURE SENSOR
-GENERATOR TEMPERATURE SENSOR
*12 MOTOR RESOLVER
-GENERATOR RESOLVER
-TRANSMISSION FLUID TEMPERATURE SENSOR


GTY806367Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*A for AWD - -
*1 INVERTER WITH CONVERTER ASSEMBLY *2 LOW VOLTAGE CONNECTOR
*3 AIR CONDITIONING WIRE CONNECTION *4 HV FLOOR UNDER WIRE CONNECTION
*5 MOTOR CABLE CONNECTION *6 INVERTER COVER
- INTERLOCK
*7 AMD TERMINAL *8 MOTOR CABLE
*9 HYBRID VEHICLE TRANSAXLE ASSEMBLY *10 SHIFT LEVER POSITION SENSOR
*11 MOTOR TEMPERATURE SENSOR
-GENERATOR TEMPERATURE SENSOR
*12 MOTOR RESOLVER
-GENERATOR RESOLVER
-TRANSMISSION FLUID TEMPERATURE SENSOR
*13 REAR TRACTION MOTOR WITH TRANSAXLE ASSEMBLY *14 REAR MOTOR RESOLVER
- REAR MOTOR TEMPERATURE SENSOR
*15 REAR TRACTION MOTOR CABLE *16 HYBRID MOTOR CONTROL INVERTER ASSEMBLY REAR
*17 INVERTER TERMINAL COVER *18 LOW VOLTAGE CONNECTOR
*19 HV FLOOR UNDER WIRE CONNECTION *20 HV BATTERY PACK WIRE CONNECTION
*21 REAR TRACTION MOTOR CABLE CONNECTION - -

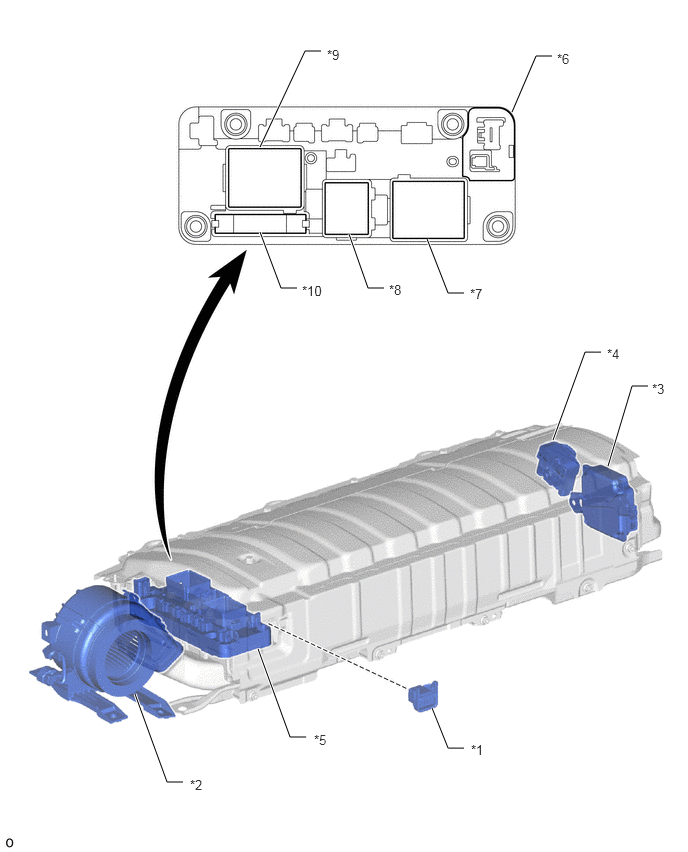

GTY830571Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 SERVICE PLUG GRIP *2 BATTERY COOLING BLOWER ASSEMBLY
*3 BATTERY VOLTAGE SENSOR *4 HYBRID BATTERY TERMINAL BLOCK
*5 HV BATTERY JUNCTION BLOCK ASSEMBLY *6 BATTERY CURRENT SENSOR
*7 SMRB *8 SMRP
*9 SMRG *10 SYSTEM MAIN RESISTOR
