Parts Location [10/2019 - 07/2022]: Illustration
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2024 Lexus UX 250h, 2023 Lexus UX 250h, 2022 Lexus UX 250h, 2021 Lexus UX 250h, and 2020 Lexus UX 250h. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | NO. 1 HEADLIGHT ECU SUB-ASSEMBLY RH (w/ Automatic Headlight Beam Level Control System) | *2 | BRAKE ACTUATOR ASSEMBLY |
| *3 | BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY | *4 | FORWARD RECOGNITION CAMERA |
| *5 | NO. 1 HEADLIGHT ECU SUB-ASSEMBLY LH (w/ Automatic Headlight Beam Level Control System) | *6 | ECM |
| *7 | INVERTER WITH CONVERTER ASSEMBLY | *8 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY |
| *1 | BLIND SPOT MONITOR SENSOR LH (w/ Blind Spot Monitor System) |
*2 | REAR TELEVISION CAMERA ASSEMBLY |
| *3 | OUTER MIRROR CONTROL ECU ASSEMBLY RH (w/ Seat Position Memory System) |
*4 | OUTER MIRROR CONTROL ECU ASSEMBLY LH (w/ Seat Position Memory System) |
| *5 | TIRE PRESSURE ECU AND RECEIVER | *6 | MULTIPLEX NETWORK DOOR ECU (w/ Power Back Door) |
| *7 | REAR HYBRID MOTOR CONTROL INVERTER ASSEMBLY (for AWD) |
- | - |

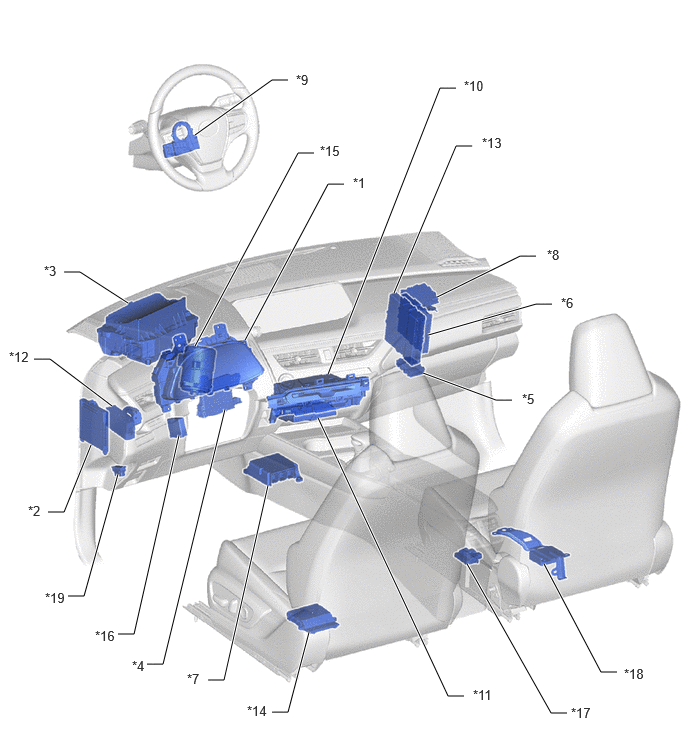

| *1 | COMBINATION METER ASSEMBLY | *2 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *3 | METER MIRROR SUB-ASSEMBLY (w/ Headup Display) |
*4 | AIR CONDITIONING AMPLIFIER ASSEMBLY |
| *5 | CENTRAL GATEWAY ECU (NETWORK GATEWAY ECU) | *6 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
| *7 | AIRBAG ECU ASSEMBLY | *8 | CLEARANCE WARNING ECU ASSEMBLY (w/ Parking Support Alert System) |
| *9 | STEERING SENSOR | *10 | RADIO RECEIVER ASSEMBLY |
| *11 | DCM (TELEMATICS TRANSCEIVER) (for Lexus Enform) |
*12 | STEREO COMPONENT EQUALIZER ASSEMBLY (w/ ASC System) |
| *13 | HYBRID VEHICLE CONTROL ECU | *14 | POSITION CONTROL ECU ASSEMBLY LH (w/ Seat Position Memory System) |
| *15 | POWER STEERING ECU ASSEMBLY | *16 | MULTIPLEX TILT AND TELESCOPIC ECU (for Power Tilt and Power Telescopic Steering Column) |
| *17 | OCCUPANT DETECTION ECU | *18 | VEHICLE APPROACHING SPEAKER CONTROLLER |
| *19 | DLC3 | - | - |
| *1 | No. 1 CAN JUNCTION CONNECTOR | *2 | No. 2 CAN JUNCTION CONNECTOR |
| *3 | No. 3 CAN JUNCTION CONNECTOR | *4 | No. 4 CAN JUNCTION CONNECTOR |
| *5 | No. 5 CAN JUNCTION CONNECTOR | *6 | No. 6 CAN JUNCTION CONNECTOR |
| *7 | No. 7 CAN JUNCTION CONNECTOR | *8 | No. 8 CAN JUNCTION CONNECTOR |
| *9 | No. 9 CAN JUNCTION CONNECTOR | *10 | No. 2 CAN JUNCTION TERMINAL |
