Parts Location [07/2022 - ]: Illustration
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2024 Lexus UX 250h, 2023 Lexus UX 250h, 2022 Lexus UX 250h, 2021 Lexus UX 250h, and 2020 Lexus UX 250h. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | NO. 1 HEADLIGHT ECU SUB-ASSEMBLY RH (w/ Automatic Headlight Beam Level Control System) | *2 | BRAKE ACTUATOR ASSEMBLY |
| *3 | BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY | *4 | FORWARD RECOGNITION CAMERA |
| *5 | NO. 1 HEADLIGHT ECU SUB-ASSEMBLY LH (w/ Automatic Headlight Beam Level Control System) | *6 | ECM |
| *7 | INVERTER WITH CONVERTER ASSEMBLY | *8 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY |

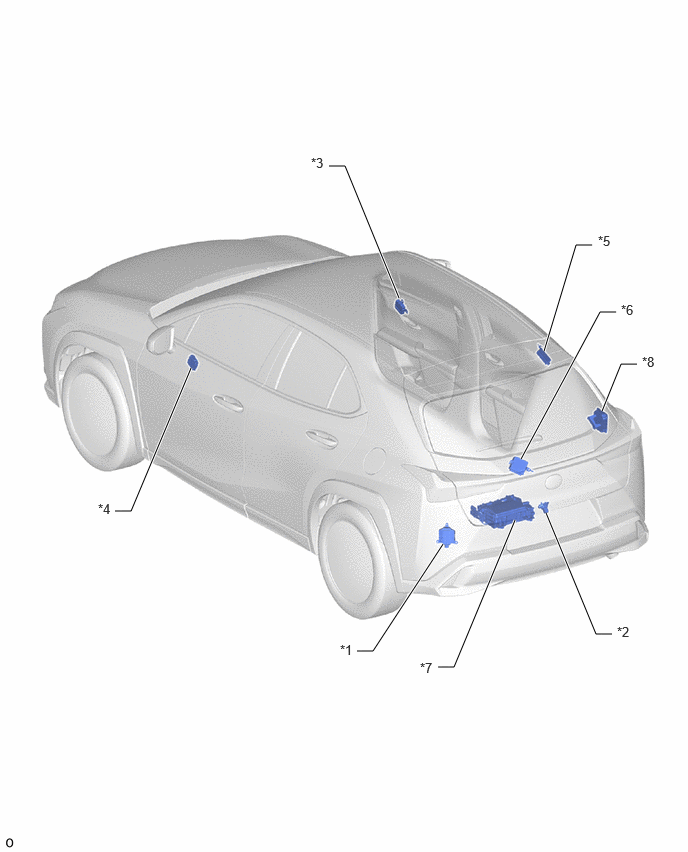

| *1 | BLIND SPOT MONITOR SENSOR LH (w/ Blind Spot Monitor System) |
*2 | REAR TELEVISION CAMERA ASSEMBLY |
| *3 | OUTER MIRROR CONTROL ECU ASSEMBLY RH (w/ Seat Position Memory System) |
*4 | OUTER MIRROR CONTROL ECU ASSEMBLY LH (w/ Seat Position Memory System) |
| *5 | TIRE PRESSURE ECU AND RECEIVER | *6 | MULTIPLEX NETWORK DOOR ECU (w/ Power Back Door) |
| *7 | REAR HYBRID MOTOR CONTROL INVERTER ASSEMBLY (for AWD) |
*8 | ABSORBER CONTROL ECU (w/ AVS) |

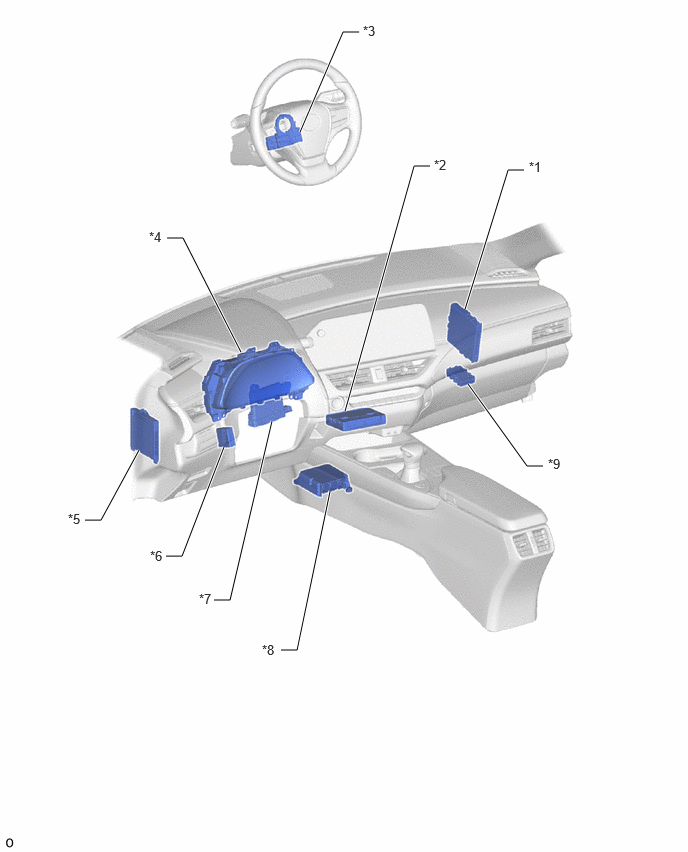

| *1 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) | *2 | DCM (TELEMATICS TRANSCEIVER) (w/ Telematics Transceiver) |
| *3 | STEERING SENSOR | *4 | COMBINATION METER ASSEMBLY |
| *5 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *6 | MULTIPLEX TILT AND TELESCOPIC ECU (for Power Tilt and Power Telescopic Steering Column) |
| *7 | AIR CONDITIONING AMPLIFIER ASSEMBLY | *8 | AIRBAG ECU ASSEMBLY |
| *9 | CENTRAL GATEWAY ECU (NETWORK GATEWAY ECU) | - | - |

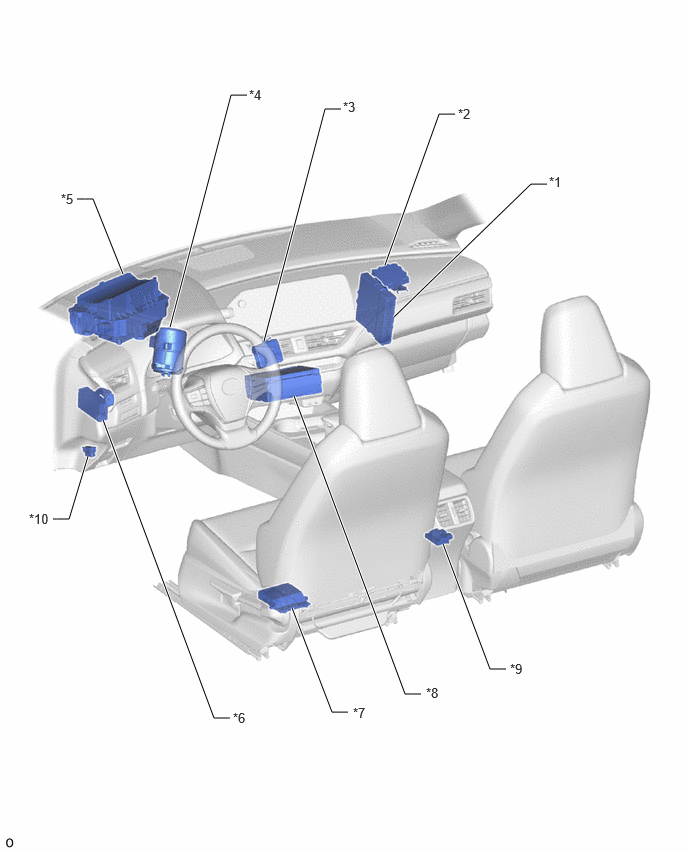

| *1 | HYBRID VEHICLE CONTROL ECU | *2 | CLEARANCE WARNING ECU ASSEMBLY (w/ Parking Support Alert System) |
| *3 | VEHICLE APPROACHING SPEAKER CONTROLLER | *4 | POWER STEERING ECU WITH MOTOR ASSEMBLY |
| *5 | METER MIRROR SUB-ASSEMBLY (w/ Headup Display) |
*6 | STEREO COMPONENT EQUALIZER ASSEMBLY (w/ ASC System) |
| *7 | POSITION CONTROL ECU ASSEMBLY LH (w/ Seat Position Memory System) |
*8 | RADIO RECEIVER ASSEMBLY |
| *9 | OCCUPANT DETECTION ECU | *10 | DLC3 |
| *1 | No. 1 CAN JUNCTION CONNECTOR | *2 | No. 2 CAN JUNCTION CONNECTOR |
| *3 | No. 3 CAN JUNCTION CONNECTOR | *4 | No. 4 CAN JUNCTION CONNECTOR |
| *5 | No. 5 CAN JUNCTION CONNECTOR | *6 | No. 6 CAN JUNCTION CONNECTOR |
| *7 | No. 7 CAN JUNCTION CONNECTOR | *8 | No. 8 CAN JUNCTION CONNECTOR |
| *9 | No. 9 CAN JUNCTION CONNECTOR | *10 | No. 2 CAN JUNCTION TERMINAL |
