Parts Location [10/2018 - 10/2020]: Illustration
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2024 Lexus UX 250h, 2023 Lexus UX 250h, 2022 Lexus UX 250h, 2021 Lexus UX 250h, and 2020 Lexus UX 250h. However, it is still accessible from the selected car via links, so may be relevant.

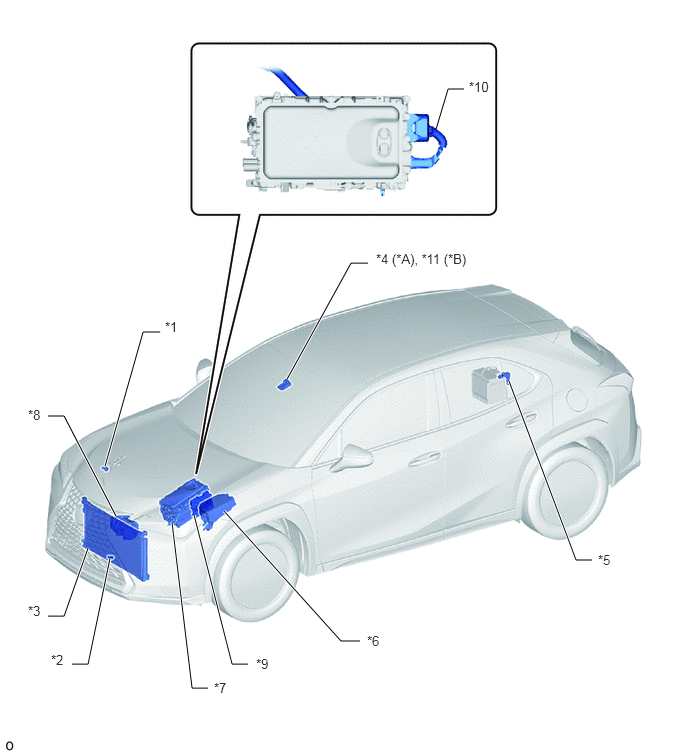

| *A | w/ Rain Sensor | *B | w/o Rain Sensor |
| *1 | AIR CONDITIONER PRESSURE SENSOR | *2 | THERMISTOR ASSEMBLY |
| *3 | COOLER CONDENSER ASSEMBLY | *4 | RAIN SENSOR |
| *5 | BATTERY STATE SENSOR ASSEMBLY | *6 | NO. 1 ENGINE ROOM RELAY BLOCK - HTR FUSE |
| *7 | INVERTER WITH CONVERTER ASSEMBLY | *8 | COMPRESSOR WITH MOTOR ASSEMBLY |
| *9 | ECM | *10 | HV AIR CONDITIONING WIRE |
| *11 | AIR CONDITIONING THERMISTOR ASSEMBLY | - | - |

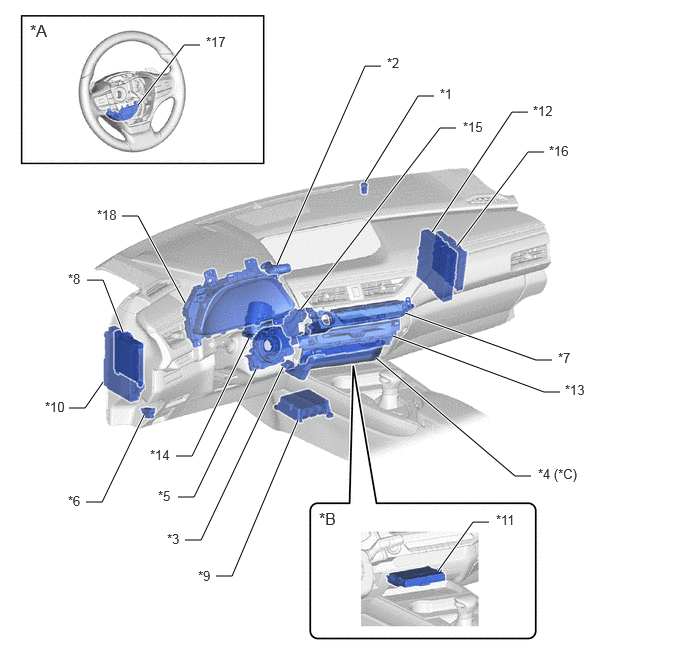

| *A | w/ Steering Heater | *B | w/ DCM (Telematics Transceiver) |
| *C | w/ Seat Heater System, Climate Control Seat System or Steering Wheel Heater System | - | - |
| *1 | AUTOMATIC LIGHT CONTROL SENSOR | *2 | ECO SWITCH (SATELLITE SWITCH SET) |
| *3 | COOLER (ROOM TEMP. SENSOR) THERMISTOR | *4 | REFRESHING SEAT SWITCH |
| *5 | SPIRAL CABLE SUB-ASSEMBLY | *6 | DLC3 |
| *7 | AIR CONDITIONING CONTROL ASSEMBLY | *8 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *9 | AIRBAG ECU ASSEMBLY | *10 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-B NO. 2 FUSE - ECU-IG1 NO. 4 FUSE - ECU-DCC NO. 2 FUSE - ECU-IG1 NO. 2 FUSE |
| *11 | DCM (TELEMATICS TRANSCEIVER) | *12 | HYBRID VEHICLE CONTROL ECU |
| *13 | RADIO RECEIVER ASSEMBLY | *14 | POWER STEERING ECU WITH MOTOR ASSEMBLY |
| *15 | AIR CONDITIONING AMPLIFIER ASSEMBLY | *16 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
| *17 | HEATED STEERING WHEEL CONTROLLER (STEERING VIBRATION ECU) | *18 | COMBINATION METER ASSEMBLY |

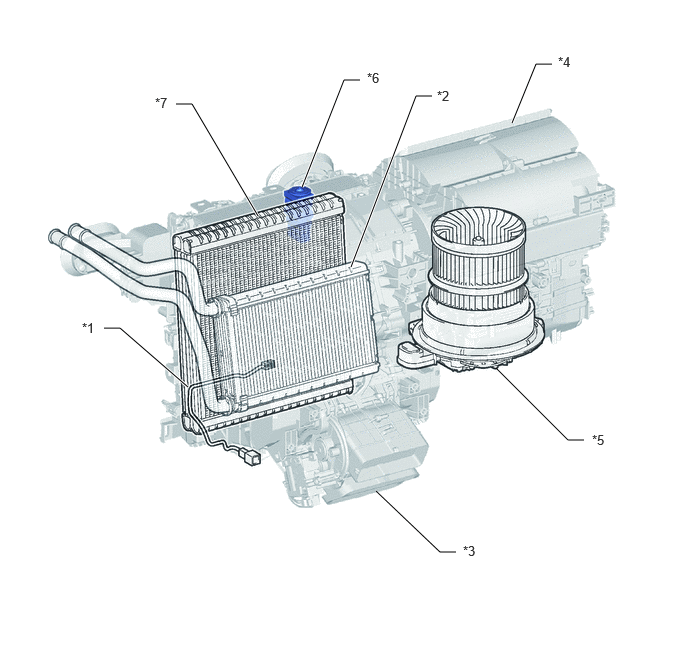

| *1 | NO. 1 COOLER THERMISTOR | *2 | HEATER RADIATOR UNIT SUB-ASSEMBLY |
| *3 | AIR CONDITIONING RADIATOR ASSEMBLY | *4 | BLOWER ASSEMBLY |
| *5 | BLOWER MOTOR WITH FAN SUB-ASSEMBLY | *6 | COOLER EXPANSION VALVE |
| *7 | NO. 1 COOLER EVAPORATOR SUB-ASSEMBLY | - | - |
