Parts Location [07/2022 - ]: Illustration
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2024 Lexus UX 250h, 2023 Lexus UX 250h, 2022 Lexus UX 250h, 2021 Lexus UX 250h, and 2020 Lexus UX 250h. However, it is still accessible from the selected car via links, so may be relevant.
| *A | w/ Auto Wiper System | - | - |
| *1 | AIR CONDITIONER PRESSURE SENSOR | *2 | THERMISTOR ASSEMBLY |
| *3 | COOLER CONDENSER ASSEMBLY | *4 | RAIN SENSOR |
| *5 | BATTERY STATE SENSOR ASSEMBLY | *6 | NO. 1 ENGINE ROOM RELAY BLOCK - HTR FUSE |
| *7 | INVERTER WITH CONVERTER ASSEMBLY | *8 | COMPRESSOR WITH MOTOR ASSEMBLY |
| *9 | ECM | *10 | HV AIR CONDITIONING WIRE |

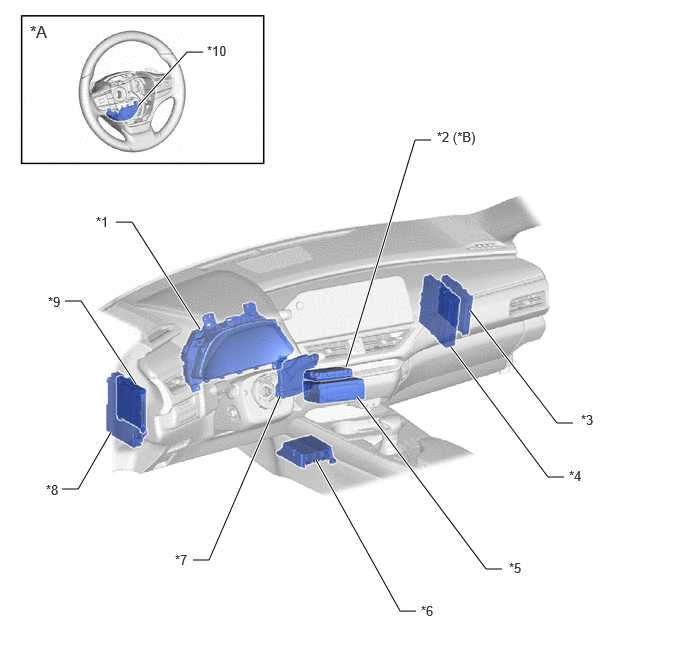

| *A | w/ Steering Heater | *B | w/ Telematics Transceiver |
| *1 | COMBINATION METER ASSEMBLY | *2 | DCM (TELEMATICS TRANSCEIVER) |
| *3 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) | *4 | HYBRID VEHICLE CONTROL ECU |
| *5 | RADIO RECEIVER ASSEMBLY | *6 | AIRBAG ECU ASSEMBLY |
| *7 | AIR CONDITIONING AMPLIFIER ASSEMBLY | *8 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-B NO. 2 FUSE - ECU-IG1 NO. 4 FUSE - ECU-DCC NO. 2 FUSE - ECU-IG1 NO. 2 FUSE |
| *9 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *10 | HEATED STEERING WHEEL CONTROLLER (STEERING VIBRATION ECU) |

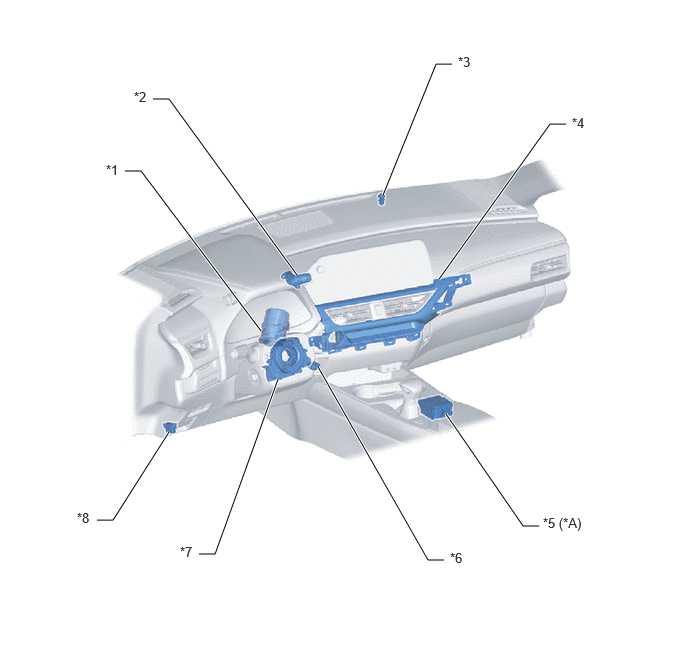

| *A | w/ Seat Heater System or Steering Wheel Heater System | - | - |
| *1 | POWER STEERING ECU ASSEMBLY | *2 | ECO SWITCH (SATELLITE SWITCH SET) |
| *3 | AUTOMATIC LIGHT CONTROL SENSOR | *4 | AIR CONDITIONING CONTROL ASSEMBLY |
| *5 | REFRESHING SEAT SWITCH | *6 | COOLER (ROOM TEMP. SENSOR) THERMISTOR |
| *7 | SPIRAL CABLE SUB-ASSEMBLY | *8 | DLC3 |
| *1 | NO. 1 COOLER THERMISTOR | *2 | HEATER RADIATOR UNIT SUB-ASSEMBLY |
| *3 | AIR CONDITIONING RADIATOR ASSEMBLY | *4 | BLOWER ASSEMBLY |
| *5 | BLOWER MOTOR WITH FAN SUB-ASSEMBLY | *6 | COOLER EXPANSION VALVE |
| *7 | NO. 1 COOLER EVAPORATOR SUB-ASSEMBLY | - | - |
