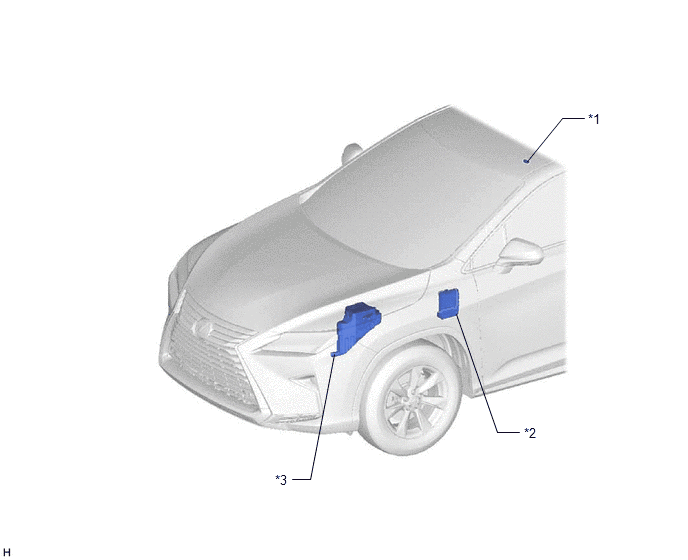

Parts Location [12/2017 - 03/2018]: Illustration
| *1 | TELEPHONE MICROPHONE ASSEMBLY | *2 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG2 NO. 3 FUSE (w/ DCM (Telematics Transceiver)) - DCM FUSE (w/ DCM (Telematics Transceiver)) - ECU-DCC NO. 2 FUSE (w/ Headup Display (Meter Mirror Sub-assembly)) - ECU-ACC FUSE - PANEL FUSE - METER FUSE - METER-IG2 FUSE |
| *3 | ENGINE ROOM RELAY BLOCK AND JUNCTION BLOCK ASSEMBLY - AMP FUSE - RADIO NO. 2 FUSE - ECU-IG1 NO. 8 FUSE |
- | - |

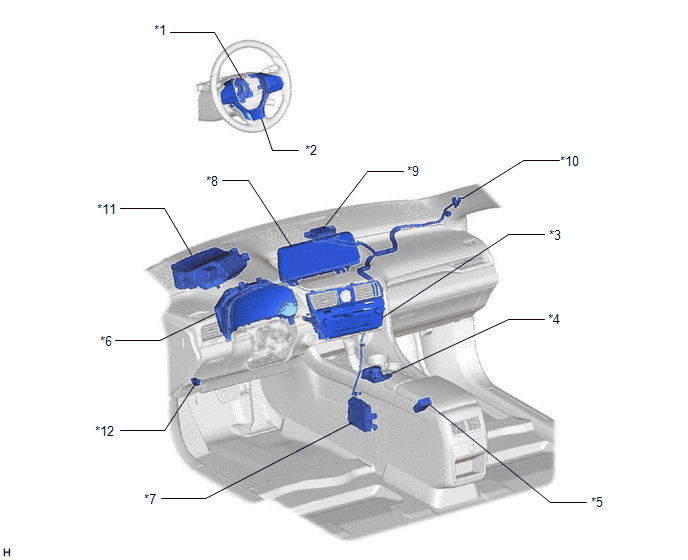

w/ DCM (Telematics Transceiver)
| *1 | SPIRAL CABLE WITH SENSOR SUB-ASSEMBLY | *2 | STEERING PAD SWITCH ASSEMBLY |
| *3 | RADIO RECEIVER ASSEMBLY | *4 | LEXUS DISPLAY AUDIO CONTROLLER - REMOTE OPERATION BOARD |
| *5 | NO. 1 STEREO JACK ADAPTER ASSEMBLY | *6 | COMBINATION METER ASSEMBLY |
| *7 | DCM (TELEMATICS TRANSCEIVER) | *8 | MULTI-DISPLAY ASSEMBLY |
| *9 | NAVIGATION ANTENNA ASSEMBLY - GPS |
*10 | ANTENNA CORD SUB-ASSEMBLY |
| *11 | HEADUP DISPLAY (METER MIRROR SUB-ASSEMBLY) (w/ Headup Display (Meter Mirror Sub-assembly)) | *12 | DLC3 |

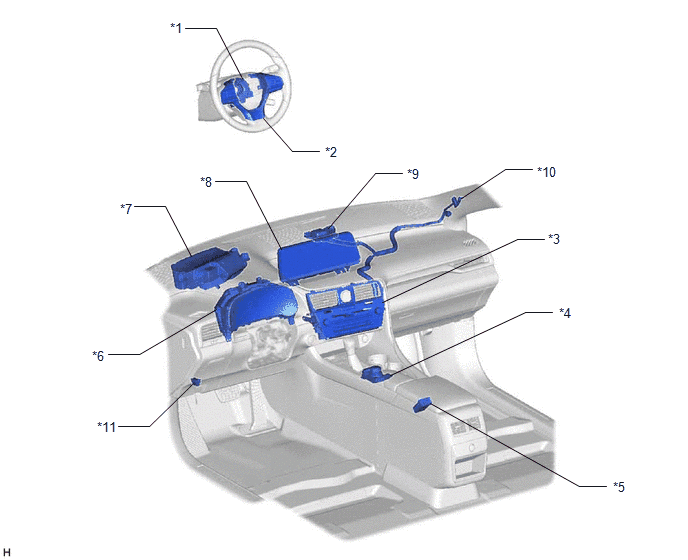

w/o DCM (Telematics Transceiver)
| *1 | SPIRAL CABLE WITH SENSOR SUB-ASSEMBLY | *2 | STEERING PAD SWITCH ASSEMBLY |
| *3 | RADIO RECEIVER ASSEMBLY | *4 | LEXUS DISPLAY AUDIO CONTROLLER - REMOTE OPERATION BOARD |
| *5 | NO. 1 STEREO JACK ADAPTER ASSEMBLY | *6 | COMBINATION METER ASSEMBLY |
| *7 | HEADUP DISPLAY (METER MIRROR SUB-ASSEMBLY) (w/ Headup Display (Meter Mirror Sub-assembly)) | *8 | MULTI-DISPLAY ASSEMBLY |
| *9 | NAVIGATION ANTENNA ASSEMBLY - GPS |
*10 | ANTENNA CORD SUB-ASSEMBLY |
| *11 | DLC3 | - | - |

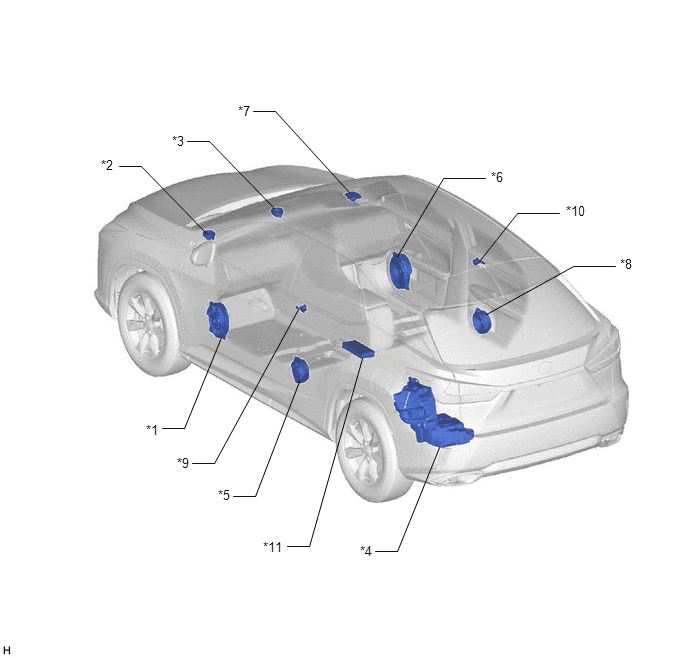

| *1 | FRONT NO. 1 SPEAKER ASSEMBLY LH | *2 | FRONT NO. 2 SPEAKER ASSEMBLY LH |
| *3 | FRONT NO. 3 SPEAKER ASSEMBLY | *4 | REAR NO. 3 SPEAKER ASSEMBLY (except 9 Speakers) |
| *5 | REAR SPEAKER ASSEMBLY LH | *6 | FRONT NO. 1 SPEAKER ASSEMBLY RH |
| *7 | FRONT NO. 2 SPEAKER ASSEMBLY RH | *8 | REAR SPEAKER ASSEMBLY RH |
| *9 | REAR NO. 2 SPEAKER ASSEMBLY LH | *10 | REAR NO. 2 SPEAKER ASSEMBLY RH |
| *11 | STEREO COMPONENT AMPLIFIER ASSEMBLY | - | - |

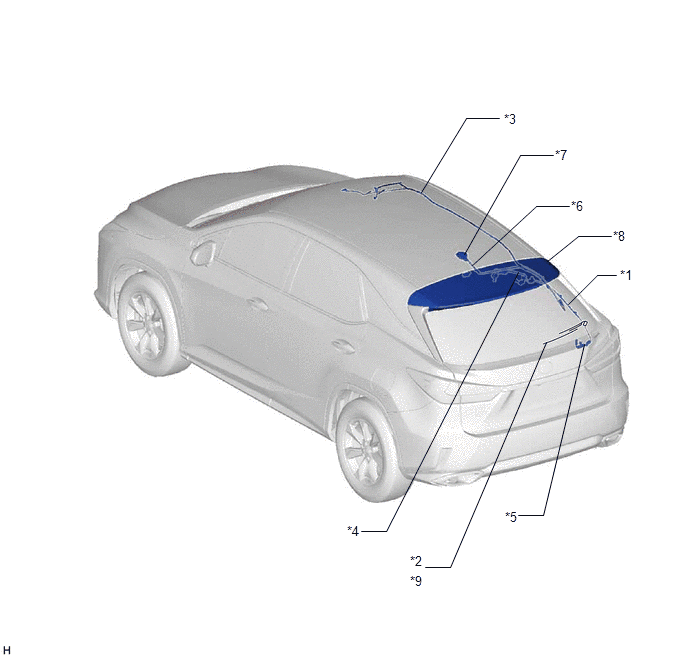

| *1 | NO. 4 ANTENNA CORD SUB-ASSEMBLY | *2 | WINDOW GLASS ANTENNA WIRE |
| *3 | NO. 2 ANTENNA CORD SUB-ASSEMBLY | *4 | NO. 3 ANTENNA CORD SUB-ASSEMBLY |
| *5 | NO. 1 AMPLIFIER ANTENNA ASSEMBLY | *6 | NO. 6 ANTENNA CORD SUB-ASSEMBLY |
| *7 | TELEPHONE ANTENNA ASSEMBLY - Satellite (w/ SDARS System) - Telephone (w/ DCM (Telematics Transceiver)) |
*8 | REAR SPOILER SUB-ASSEMBLY - FM Main - AM |
| *9 | - FM Sub | - | - |
