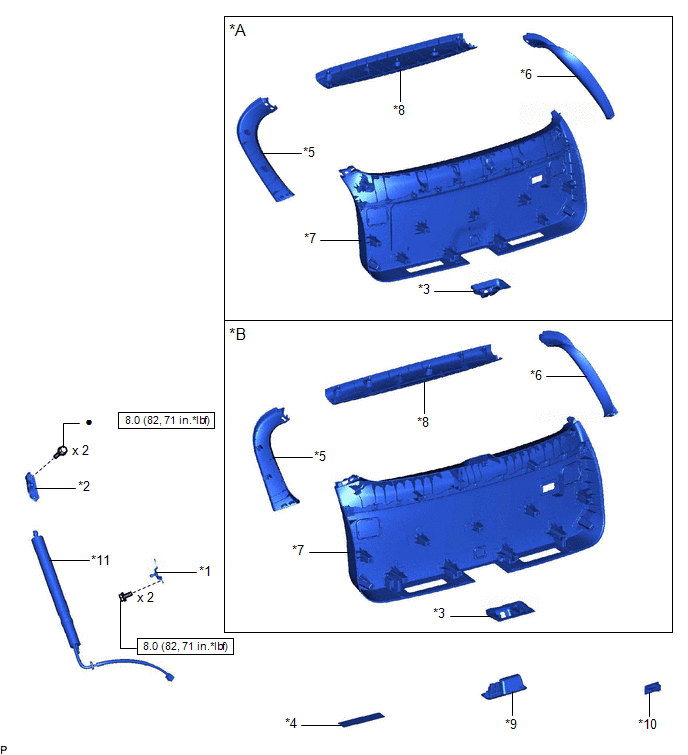

| Callout |
Description |
Callout |
Description |
| *A |
w/o Rear No. 2 Seat |
*B |
w/ Rear No. 2 Seat |
| *1 |
BACK DOOR DAMPER STAY LOWER BRACKET |
*2 |
BACK DOOR DAMPER STAY UPPER BRACKET |
| *3 |
BACK DOOR LOCK COVER |
*4 |
BACK DOOR TRIM BASE |
| *5 |
BACK DOOR TRIM COVER LH |
*6 |
BACK DOOR TRIM COVER RH |
| *7 |
BACK DOOR TRIM PANEL ASSEMBLY |
*8 |
BACK WINDOW UPPER PANEL TRIM |
| *9 |
DOOR PULL HANDLE |
*10 |
NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY |
| *11 |
POWER BACK DOOR UNIT SET ASSEMBLY |
- |
- |
 |
N*m (kgf*cm, ft.*lbf): Specified torque |
• |
Non-reusable part |
| * |
Precoated part |
- |
- |
