Components [10/2017 - 10/2020]
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 1 CENTER SPEAKER GRILLE SUB-ASSEMEBLY | *2 | PACKAGE TRAY TRIM GARNISH LH |
| *3 | PACKAGE TRAY TRIM GARNISH RH | *4 | PACKAGE TRAY TRIM SIDE COVER LH |

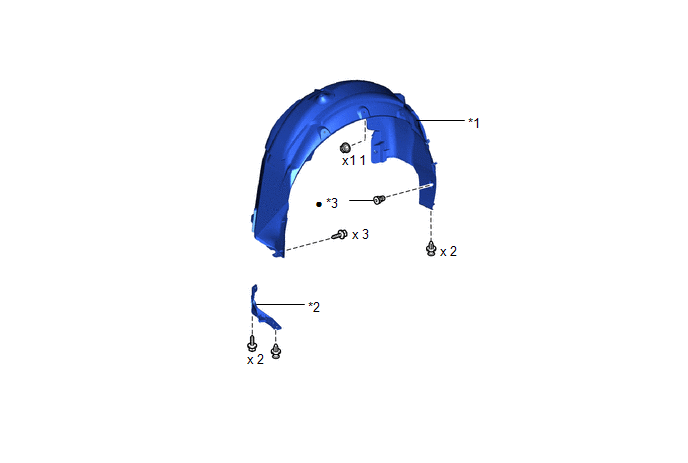

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | REAR WHEEL HOUSE LINER LH | *2 | ROCKER PANEL MOULDING PROTECTOR LH |
| *3 | GROMMET | - | - |
| • | Non-reusable part | - | - |

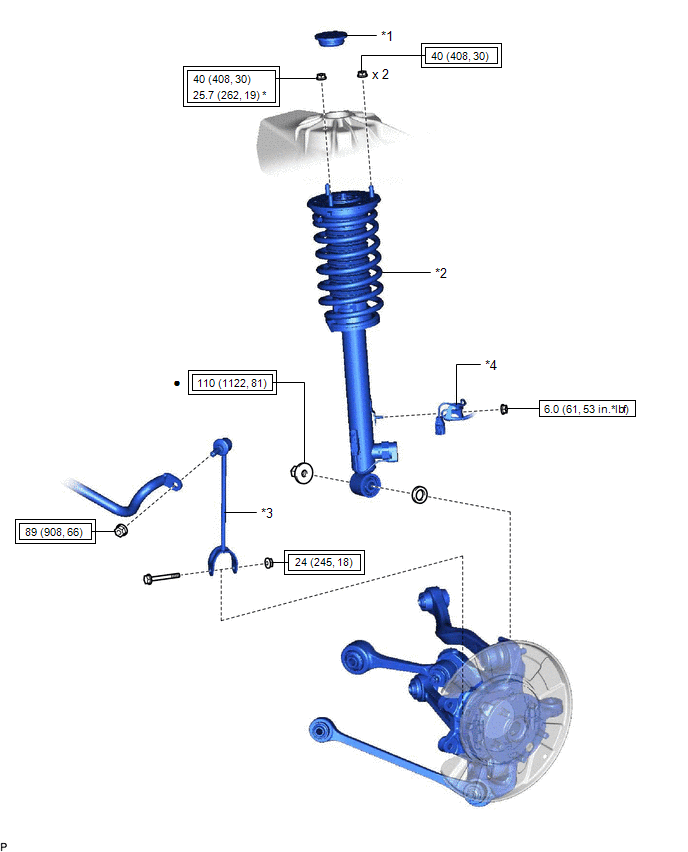

Fig 3: Rear Shock Absorber Replacement Components With Torque Specifications [10/2017 - 10/2020] (3 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | REAR SHOCK ABSORBER CAP LH | *2 | REAR SHOCK ABSORBER WITH COIL SPRING |
| *3 | REAR STABILIZER LINK ASSEMBLY LH | *4 | SKID CONTROL SENSOR WIRE LH |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| * | For use with SST | • | Non-reusable part |

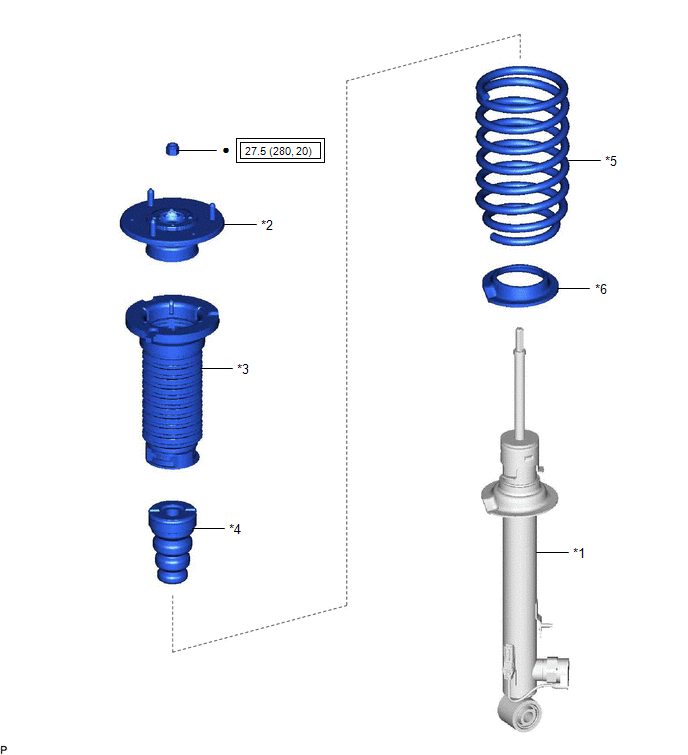

Fig 4: Rear Shock Absorber Replacement Components With Torque Specifications [10/2017 - 10/2020] (4 Of 4)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | REAR SHOCK ABSORBER ASSEMBLY LH | *2 | REAR SUSPENSION SUPPORT ASSEMBLY LH |
| *3 | REAR UPPER COIL SPRING INSULATOR LH | *4 | REAR NO. 1 SPRING BUMPER LH |
| *5 | REAR COIL SPRING LH | *6 | REAR LOWER COIL SPRING INSULATOR LH |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | • | Non-reusable part |
