Components [10/2017 - 10/2022]

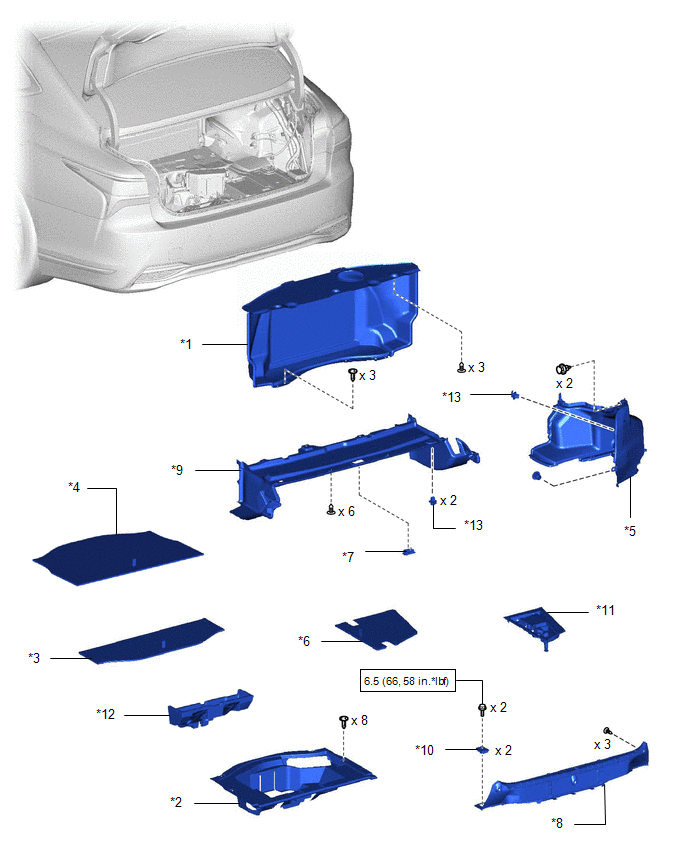

Fig 1: Rear Seat Entertainment ECU Replacement Components With Torque Specifications [10/2017 - 10/2022] (1 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FRONT LUGGAGE COMPARTMENT TRIM COVER | *2 | LOWER INNER LUGGAGE COMPARTMENT TRIM COVER |
| *3 | LUGGAGE COMPARTMENT FLOOR MAT | *4 | LUGGAGE COMPARTMENT MAT SUB-ASSEMBLY |
| *5 | LUGGAGE COMPARTMENT TRIM COVER ASSEMBLY RH | *6 | LUGGAGE COMPARTMENT TRIM COVER RH |
| *7 | NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY | *8 | REAR FLOOR FINISH PLATE |
| *9 | REAR LUGGAGE COMPARTMENT TRIM COVER | *10 | ROPE HOOK ASSEMBLY |
| *11 | SIDE TRIM BOX | *12 | TOOL BOX |
| *13 | ROPE HOOK | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

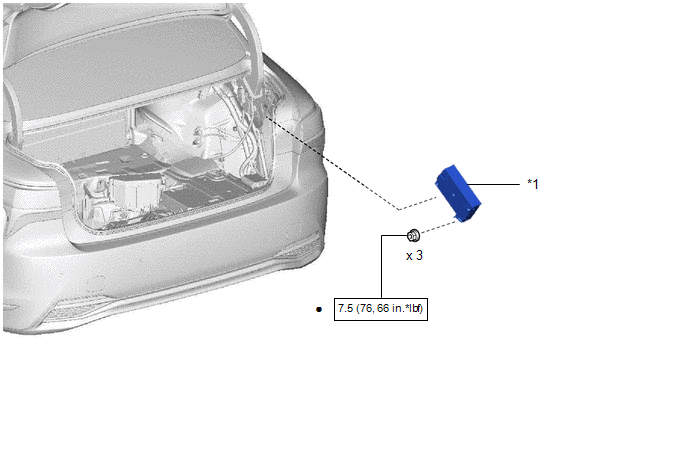

Fig 2: Rear Seat Entertainment ECU Replacement Components With Torque Specifications [10/2017 - 10/2022] (2 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | MULTI-DISPLAY CONTROLLER SUB-ASSEMBLY WITH BRACKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | MULTI-DISPLAY CONTROLLER SUB-ASSEMBLY | *2 | NO. 1 TELEVISION BRACKET |
| *3 | NO. 2 TELEVISION BRACKET | - | - |
