Components [10/2017 - 10/2020]

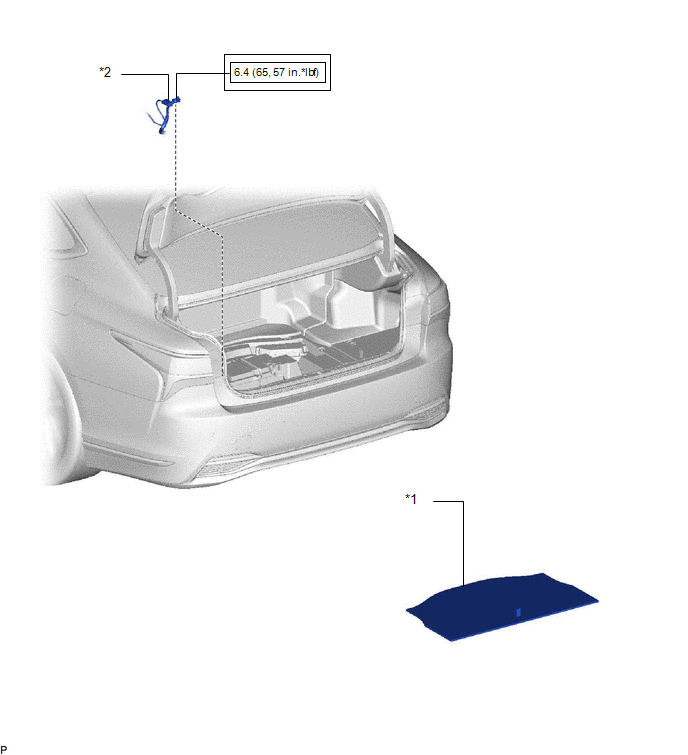

Fig 1: Radio Antenna Cord Replacement Components With Torque Specifications [10/2017 - 10/2020] (1 Of 5)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | LUGGAGE COMPARTMENT MAT SUB-ASSEMBLY | *2 | NEGATIVE AUXILIARY BATTERY TERMINAL |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 4 ANTENNA CORD SUB-ASSEMBLY | - | - |

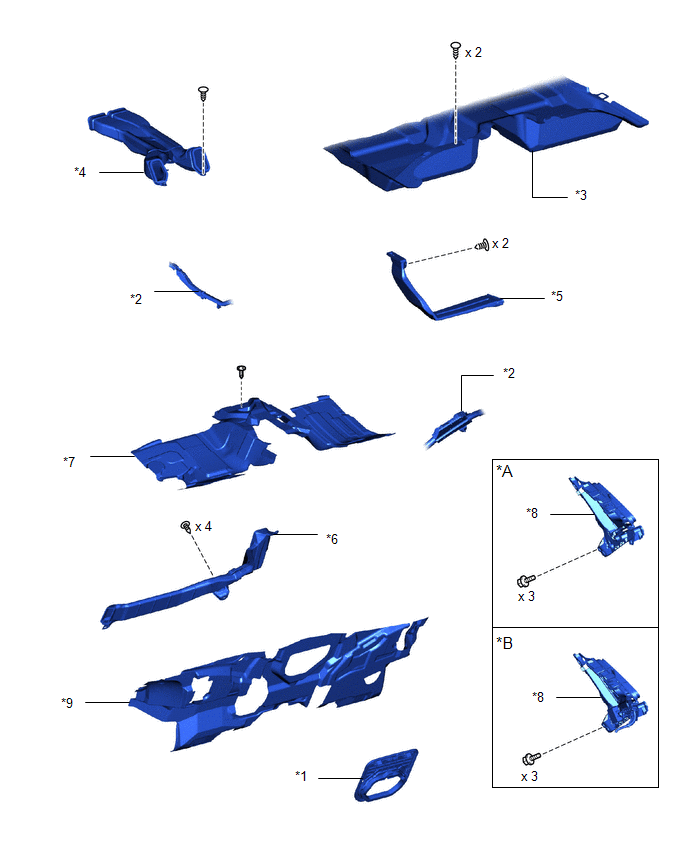

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/o Rear Quarter Pillar Shade | *B | w/ Rear Quarter Pillar Shade |
| *1 | CENTER ROOM PARTITION PANEL | *2 | FLOOR WIRE |
| *3 | FRONT FLOOR CARPET ASSEMBLY | *4 | NO. 1 CONSOLE BOX DUCT |
| *5 | NO. 1 FLOOR HEATER AIR DUCT RH | *6 | NO. 2 EV BATTERY INTAKE DUCT |
| *7 | REAR FLOOR SILENCER | *8 | REAR SIDE WINDOW CURTAIN ASSEMBLY RH |
| *9 | ROOM PARTITION PAD | - | - |

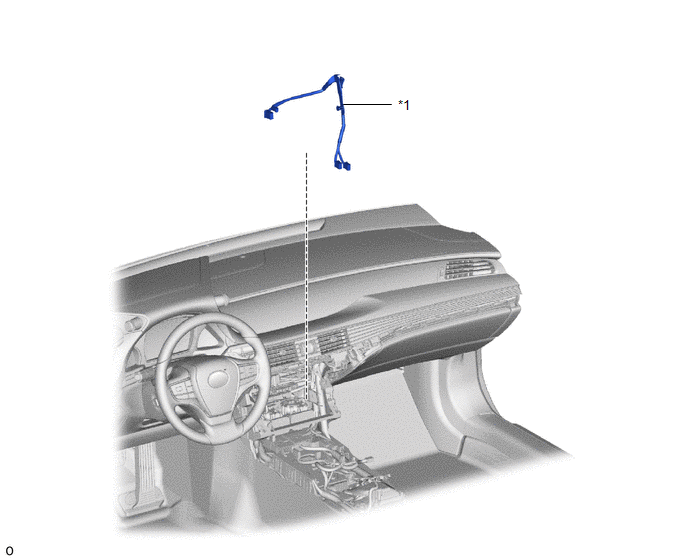

Fig 4: Radio Antenna Cord Replacement Components With Torque Specifications [10/2017 - 10/2020] (4 Of 5)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | ANTENNA CORD SUB-ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

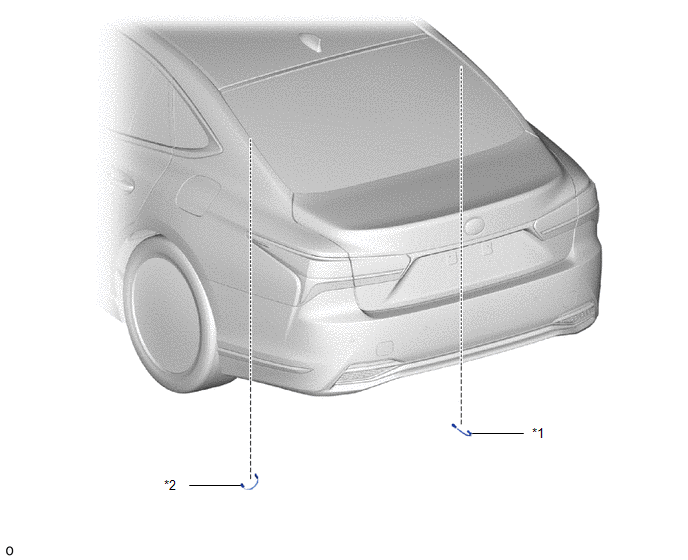

| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NO. 2 ANTENNA CORD SUB-ASSEMBLY | *2 | NO. 5 ANTENNA CORD SUB-ASSEMBLY |
