Components [11/2021 - 10/2022]

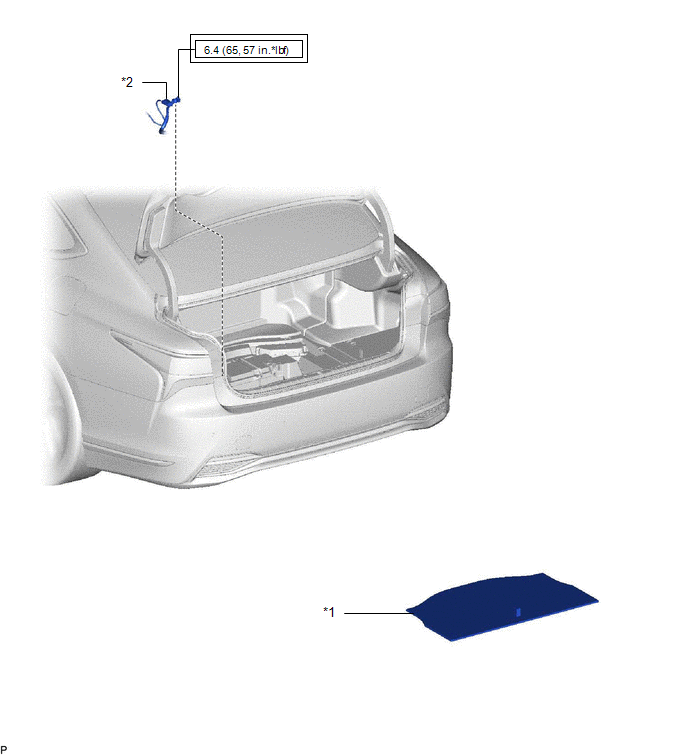

Fig 1: Parking Assist ECU (W/ Advanced Park) Replacement Components With Torque Specifications [11/2021 - 10/2022] (1 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | LUGGAGE COMPARTMENT MAT SUB-ASSEMBLY | *2 | NEGATIVE AUXILIARY BATTERY TERMINAL |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |

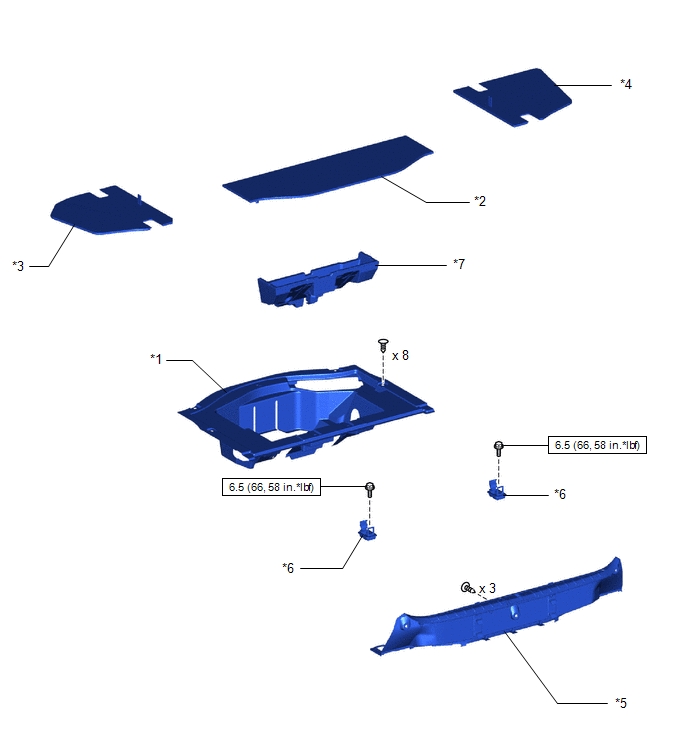

Fig 2: Parking Assist ECU (W/ Advanced Park) Replacement Components With Torque Specifications [11/2021 - 10/2022] (2 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | INNER LOWER LUGGAGE COMPARTMENT TRIM COVER | *2 | LUGGAGE COMPARTMENT FLOOR MAT |
| *3 | LUGGAGE COMPARTMENT TRIM COVER LH | *4 | LUGGAGE COMPARTMENT TRIM COVER RH |
| *5 | REAR FLOOR FINISH PLATE | *6 | ROPE HOOK ASSEMBLY |
| *7 | TOOL BOX | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

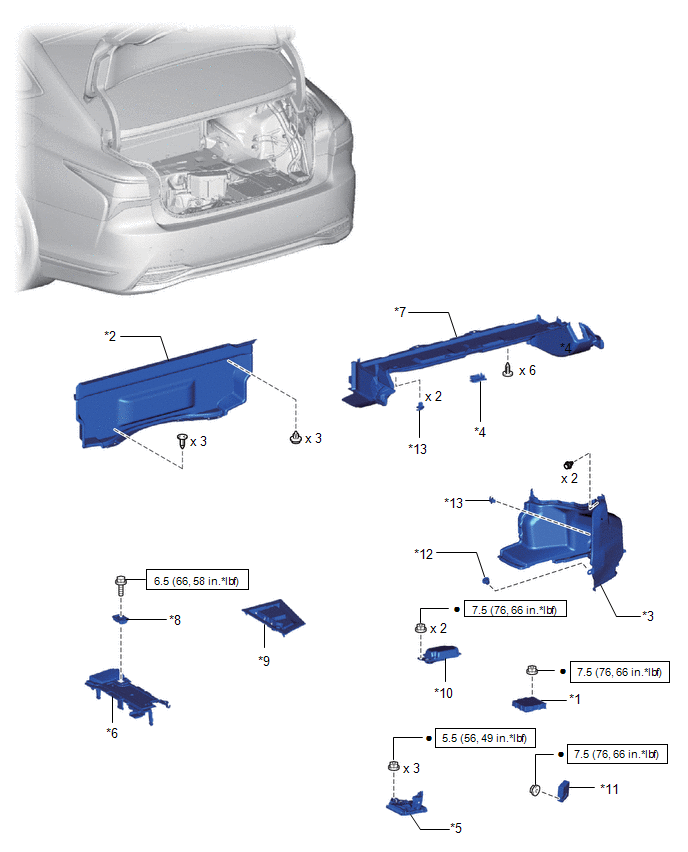

Fig 3: Parking Assist ECU (W/ Advanced Park) Replacement Components With Torque Specifications [11/2021 - 10/2022] (3 Of 3)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | CLEARANCE WARNING ECU ASSEMBLY | *2 | FRONT LUGGAGE COMPARTMENT TRIM COVER |
| *3 | LUGGAGE COMPARTMENT TRIM COVER ASSEMBLY RH | *4 | NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY |
| *5 | PARKING ASSIST ECU | *6 | REAR LUGGAGE COMPARTMENT TRAY BRACKET RH |
| *7 | REAR LUGGAGE COMPARTMENT TRIM COVER | *8 | ROPE HOOK ASSEMBLY |
| *9 | SIDE TRIM BOX | *10 | STEREO COMPONENT EQUALIZER ASSEMBLY |
| *11 | TIRE PRESSURE WARNING ECU AND RECEIVER | *12 | GROMMET |
| *13 | ROPE HOOK | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
