Components [10/2023 - ]
Fig 1: Ultrasonic Sensor (For Rear) Replacement Components With Torque Specifications [10/2023 - ] (1 Of 3)

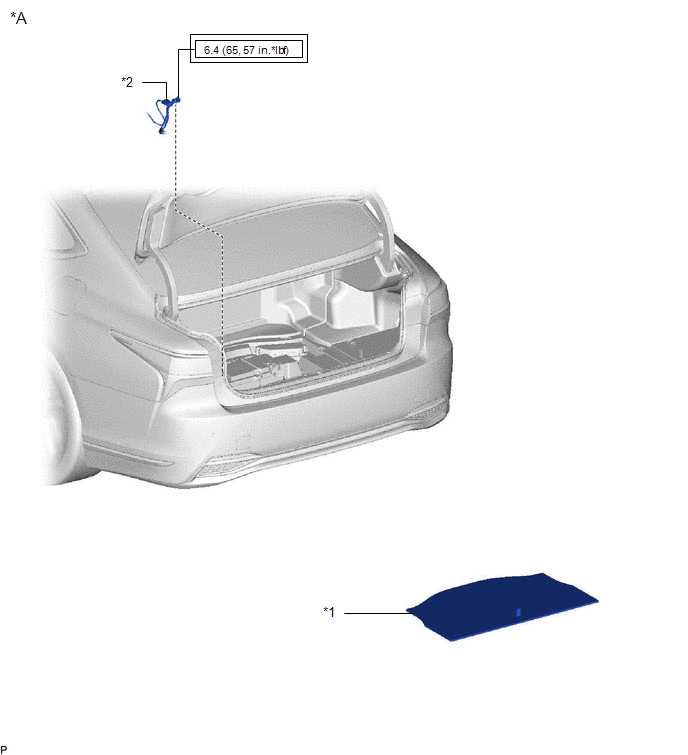

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/ Hands Free Power Trunk Lid | - | - |
| *1 | LUGGAGE COMPARTMENT MAT SUB-ASSEMBLY | *2 | NEGATIVE AUXILIARY BATTERY TERMINAL |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |

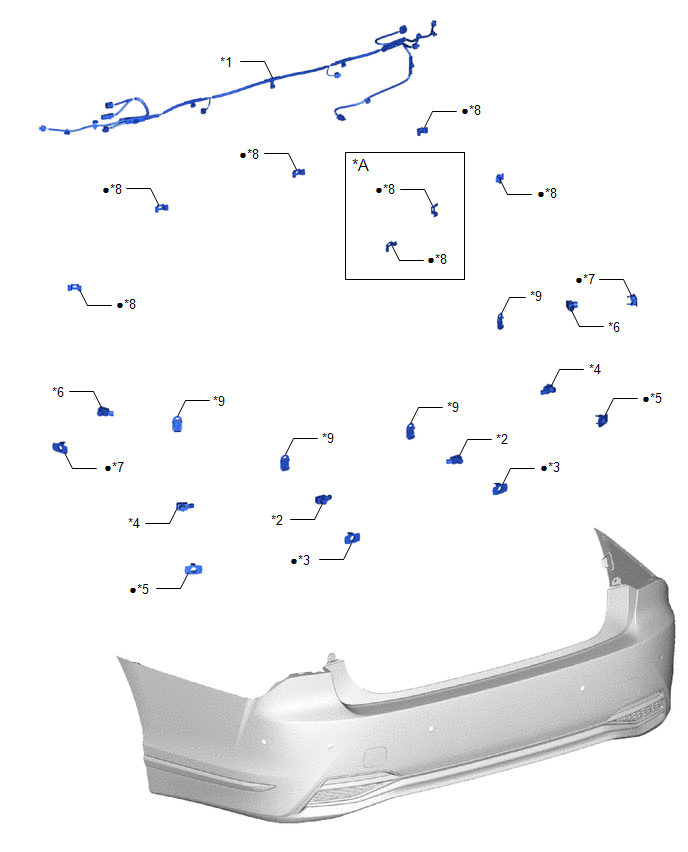

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/ Hands Free Power Trunk Lid | - | - |
| *1 | NO. 3 LUGGAGE ROOM WIRE | *2 | REAR CENTER ULTRASONIC SENSOR |
| *3 | REAR CENTER ULTRASONIC SENSOR RETAINER | *4 | REAR CORNER ULTRASONIC SENSOR |
| *5 | REAR CORNER ULTRASONIC SENSOR RETAINER | *6 | REAR SIDE ULTRASONIC SENSOR |
| *7 | REAR SIDE ULTRASONIC SENSOR RETAINER | *8 | REAR ULTRASONIC SENSOR CLIP |
| *9 | ULTRASONIC SENSOR CLIP | - | - |
| • | Non-reusable part | - | - |
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | ULTRASONIC SENSOR CUSHION SET | - | - |
