Components [10/2017 - ]

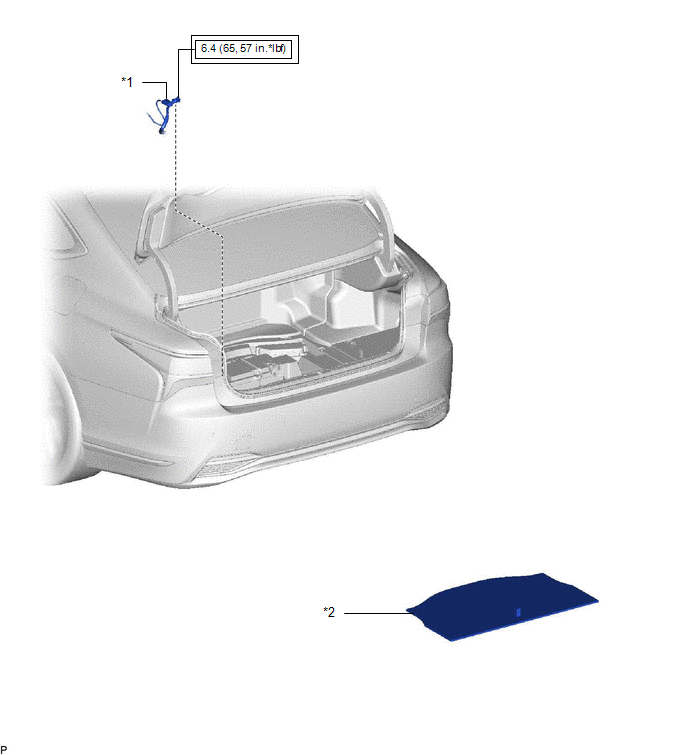

Fig 1: Clearance Warning Buzzer (For Rear Side) Replacement Components With Torque Specifications (1 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | NEGATIVE AUXILIARY BATTERY TERMINAL | *2 | LUGGAGE COMPARTMENT MAT SUB-ASSEMBLY |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |

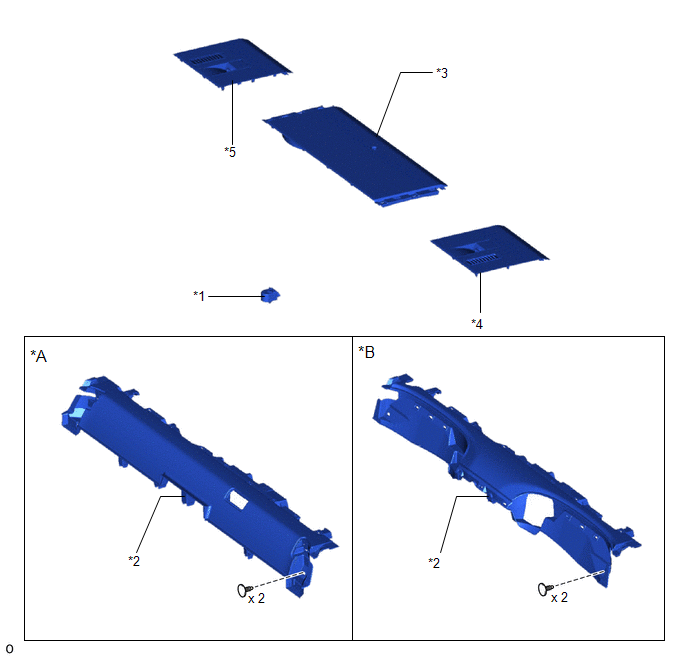

| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for Fixed Seat Type | *B | for Power Seat |
| *1 | NO. 2 CLEARANCE WARNING BUZZER | *2 | PACKAGE TRAY TRIM PANEL ASSEMBLY |
| *3 | CENTER NO. 1 SPEAKER GRILLE SUB-ASSEMBLY | *4 | PACKAGE TRAY TRIM GARNISH LH |
| *5 | PACKAGE TRAY TRIM GARNISH RH | - | - |
