Components [10/2017 - 09/2018]

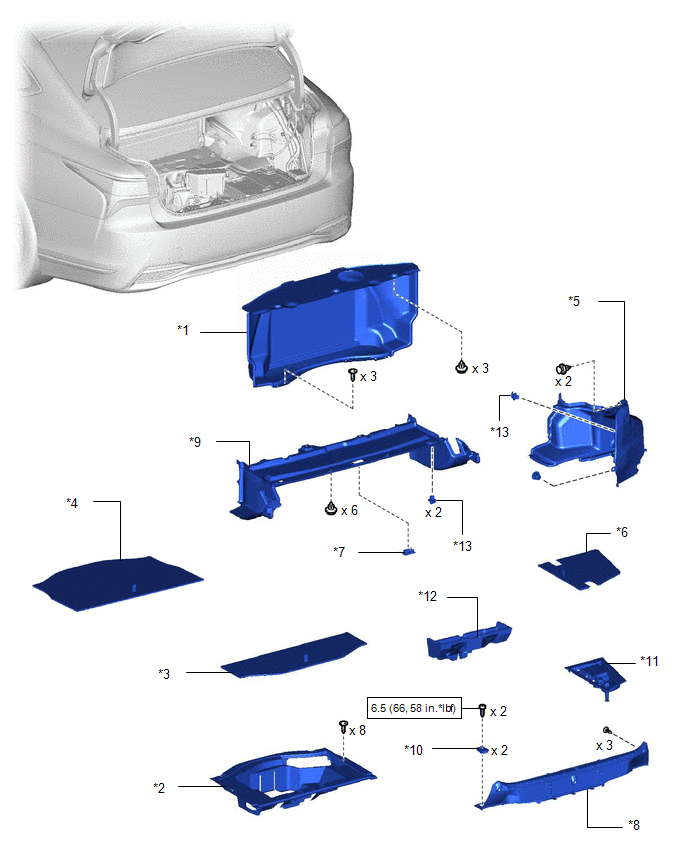

Fig 1: Security Horn Assembly (For Luggage Compartment) Replacement Components With Torque Specifications [10/2017 - 09/2018] (1 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FRONT LUGGAGE COMPARTMENT TRIM COVER | *2 | LOWER INNER LUGGAGE COMPARTMENT TRIM COVER |
| *3 | LUGGAGE COMPARTMENT FLOOR MAT | *4 | LUGGAGE COMPARTMENT MAT SUB-ASSEMBLY |
| *5 | LUGGAGE COMPARTMENT TRIM COVER ASSEMBLY RH | *6 | LUGGAGE COMPARTMENT TRIM COVER RH |
| *7 | NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY | *8 | REAR FLOOR FINISH PLATE |
| *9 | REAR LUGGAGE COMPARTMENT TRIM COVER | *10 | ROPE HOOK ASSEMBLY |
| *11 | SIDE TRIM BOX | *12 | TOOL BOX |
| *13 | ROPE HOOK | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

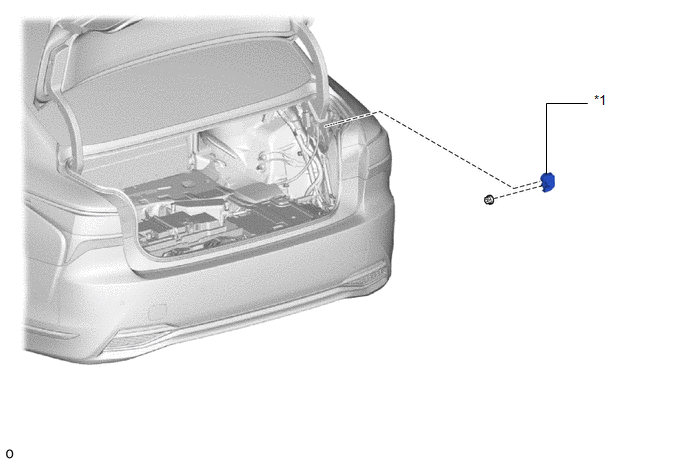

Fig 2: Security Horn Assembly (For Luggage Compartment) Replacement Components [10/2017 - 09/2018] (2 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | THEFT WARNING SIREN ASSEMBLY | - | - |
