Components [10/2023 - ]

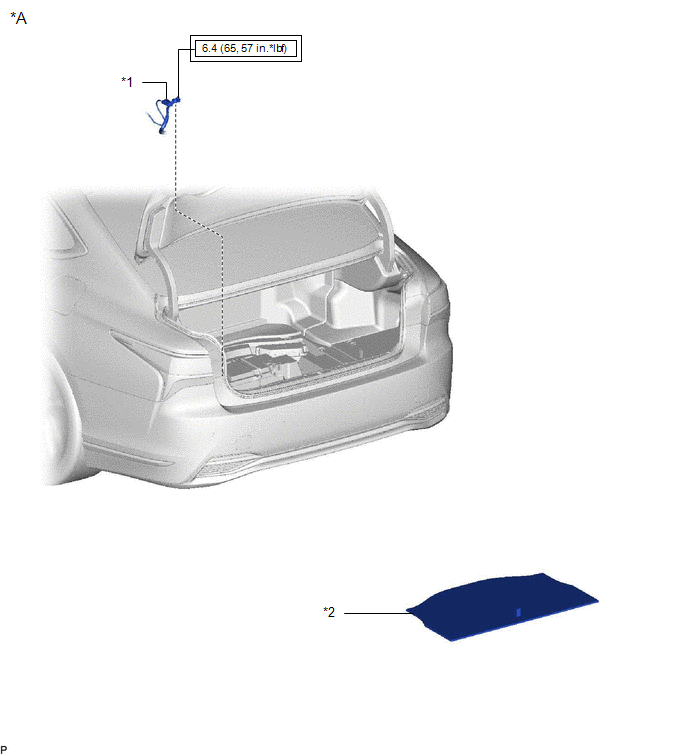

Fig 1: Digital Key Receiver (For Outside Luggage Compartment) Replacement Components With Torque Specifications (1 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | w/ Hands Free Power Trunk Lid | - | - |
| *1 | CABLE FROM NEGATIVE AUXILIARY BATTERY TERMINAL | *2 | LUGGAGE COMPARTMENT MAT SUB-ASSEMBLY |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | - | - |

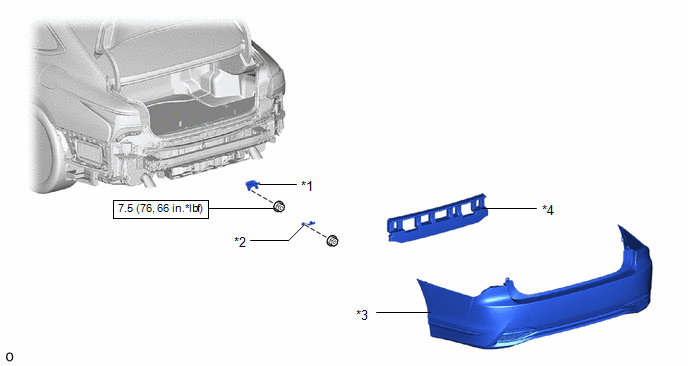

Fig 2: Digital Key Receiver (For Outside Luggage Compartment) Replacement Components With Torque Specifications (2 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | BLE DIGITAL KEY RECEIVER ASSEMBLY | *2 | ELECTRICAL KEY ANTENNA |
| *3 | REAR BUMPER ASSEMBLY | *4 | REAR BUMPER ENERGY ABSORBER |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |
