Parts Location [08/2021 - 09/2022]: Illustration
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2022 Lexus ES 350, 2022 Lexus ES 250, 2021 Lexus ES 350, 2021 Lexus ES 250, and 2020 Lexus ES 350. However, it is still accessible from the selected car via links, so may be relevant.

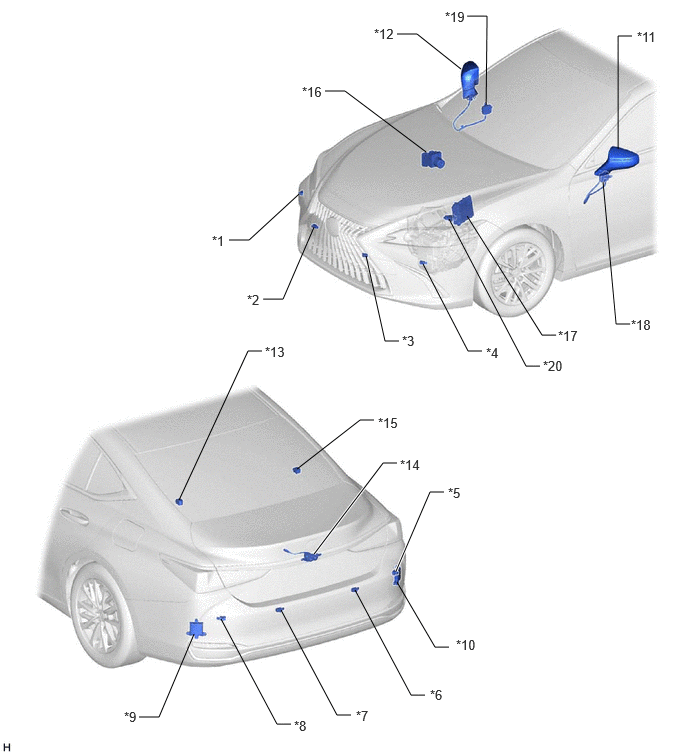

| *1 | FRONT CORNER ULTRASONIC SENSOR RH | *2 | FRONT CENTER ULTRASONIC SENSOR RH |
| *3 | FRONT CENTER ULTRASONIC SENSOR LH | *4 | FRONT CORNER ULTRASONIC SENSOR LH |
| *5 | REAR CORNER ULTRASONIC SENSOR RH | *6 | REAR CENTER ULTRASONIC SENSOR RH |
| *7 | REAR CENTER ULTRASONIC SENSOR LH | *8 | REAR CORNER ULTRASONIC SENSOR LH |
| *9 | BLIND SPOT MONITOR SENSOR LH (SLAVE) | *10 | BLIND SPOT MONITOR SENSOR RH (MASTER) |
| *11 | OUTER REAR VIEW MIRROR ASSEMBLY LH - OUTER REAR VIEW MIRROR INDICATOR LH |
*12 | OUTER REAR VIEW MIRROR ASSEMBLY RH - OUTER REAR VIEW MIRROR INDICATOR RH |
| *13 | RCTA BUZZER (BLIND SPOT MONITOR BUZZER) | *14 | REAR TELEVISION CAMERA ASSEMBLY |
| *15 | NO. 2 CLEARANCE WARNING BUZZER | *16 | BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU |
| *17 | ECM | *18 | OUTER MIRROR CONTROL ECU ASSEMBLY LH |
| *19 | OUTER MIRROR CONTROL ECU ASSEMBLY RH | *20 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY (for 12.3 inch display w/o Panoramic View Monitor System) |

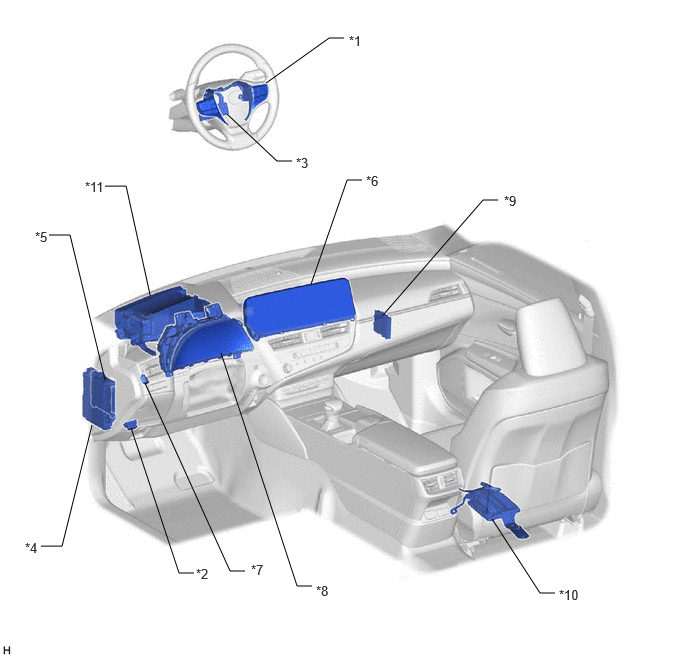

| *1 | STEERING PAD SWITCH ASSEMBLY | *2 | DLC3 |
| *3 | STEERING SENSOR | *4 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-IG1 NO. 4 FUSE - ECU-IG1 NO. 2 FUSE - ECU-DCC NO. 1 FUSE - IG1-NO. 1 RELAY - ECU-IG1 NO. 1 RELAY - ECU-ACC FUSE (w/ Panoramic View Monitor System) - ACC RELAY (w/ Panoramic View Monitor System) |
| *5 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *6 | MULTI-DISPLAY ASSEMBLY |
| *7 | NO. 1 CLEARANCE WARNING BUZZER | *8 | COMBINATION METER ASSEMBLY - MULTI-INFORMATION DISPLAY |
| *9 | CLEARANCE WARNING ECU ASSEMBLY | *10 | PARKING ASSIST ECU (w/ Panoramic View Monitor System) |
| *11 | METER MIRROR SUB-ASSEMBLY (w/ Headup Display System) | - | - |
