Parts Location [08/2021 - 09/2022]: Illustration
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2022 Lexus ES 350, 2022 Lexus ES 250, 2021 Lexus ES 350, 2021 Lexus ES 250, and 2020 Lexus ES 350. However, it is still accessible from the selected car via links, so may be relevant.

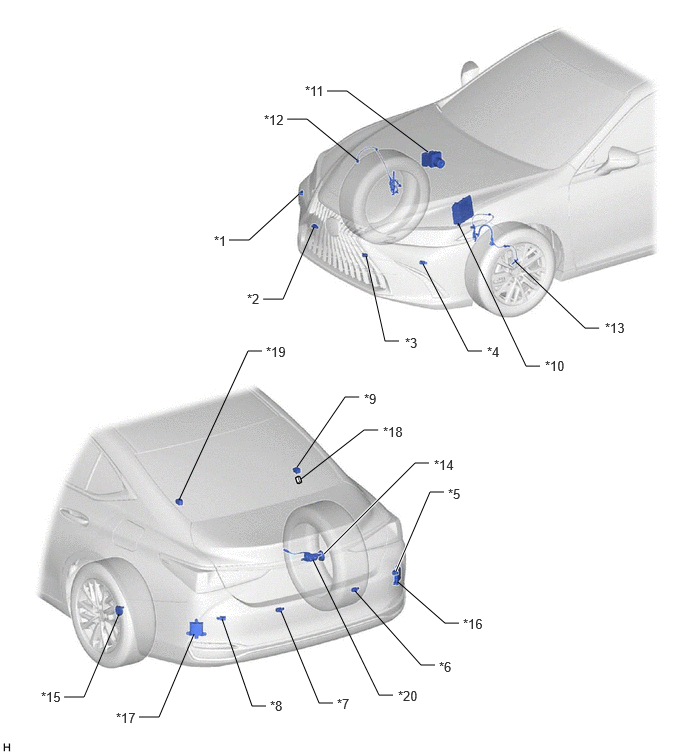

| *1 | FRONT CORNER ULTRASONIC SENSOR RH | *2 | FRONT CENTER ULTRASONIC SENSOR RH |
| *3 | FRONT CENTER ULTRASONIC SENSOR LH | *4 | FRONT CORNER ULTRASONIC SENSOR LH |
| *5 | REAR CORNER ULTRASONIC SENSOR RH | *6 | REAR CENTER ULTRASONIC SENSOR RH |
| *7 | REAR CENTER ULTRASONIC SENSOR LH | *8 | REAR CORNER ULTRASONIC SENSOR LH |
| *9 | NO. 2 CLEARANCE WARNING BUZZER | *10 | ECM |
| *11 | BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU |
*12 | FRONT SPEED SENSOR RH |
| *13 | FRONT SPEED SENSOR LH | *14 | REAR AXLE HUB AND BEARING ASSEMBLY RH - REAR SPEED SENSOR RH |
| *15 | REAR AXLE HUB AND BEARING ASSEMBLY LH - REAR SPEED SENSOR LH |
*16 | BLIND SPOT MONITOR SENSOR RH (MASTER) |
| *17 | BLIND SPOT MONITOR SENSOR LH (SLAVE) | *18 | No. 24 JUNCTION CONNECTOR |
| *19 | RCTA BUZZER (BLIND SPOT MONITOR BUZZER) | *20 | REAR TELEVISION CAMERA ASSEMBLY |

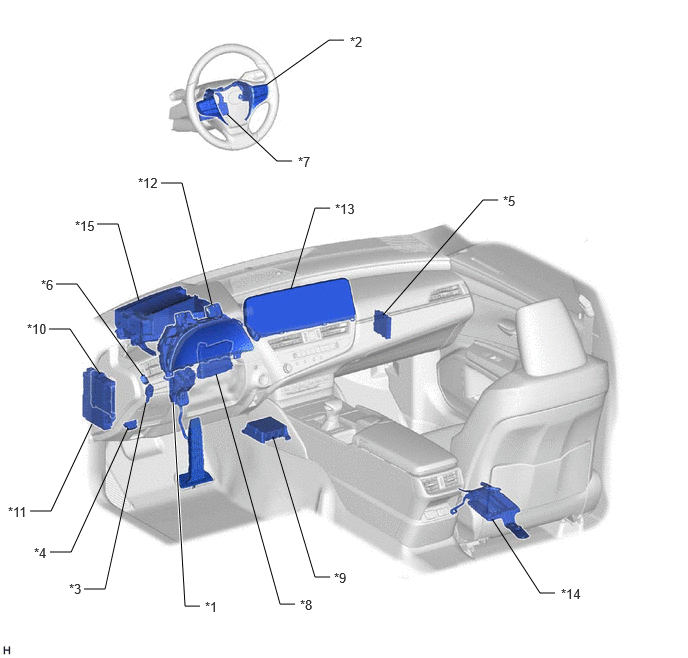

| *1 | ACCELERATOR PEDAL SENSOR | *2 | STEERING PAD SWITCH ASSEMBLY |
| *3 | STOP LIGHT SWITCH ASSEMBLY | *4 | DLC3 |
| *5 | CLEARANCE WARNING ECU ASSEMBLY | *6 | NO. 1 CLEARANCE WARNING BUZZER |
| *7 | STEERING SENSOR | *8 | AIR CONDITIONING AMPLIFIER ASSEMBLY |
| *9 | AIRBAG SENSOR ASSEMBLY - YAW RATE AND ACCELERATION SENSOR |
*10 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *11 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-DCC NO. 1 FUSE - ECU-IG1 NO. 4 FUSE - ECU-IG1 NO. 2 FUSE |
*12 | COMBINATION METER ASSEMBLY |
| *13 | MULTI-INFORMATION DISPLAY | *14 | PARKING ASSIST ECU (w/ Panoramic View Monitor System) |
| *15 | HEADUP DISPLAY (METER MIRROR SUB-ASSEMBLY) (w/ Headup Display System) | - | - |
