Parts Location [06/2018 - 08/2021]: Illustration
WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2024 Lexus ES 350, 2024 Lexus ES 250, 2023 Lexus ES 350, 2023 Lexus ES 250, and 2022 Lexus ES 350. However, it is still accessible from the selected car via links, so may be relevant.

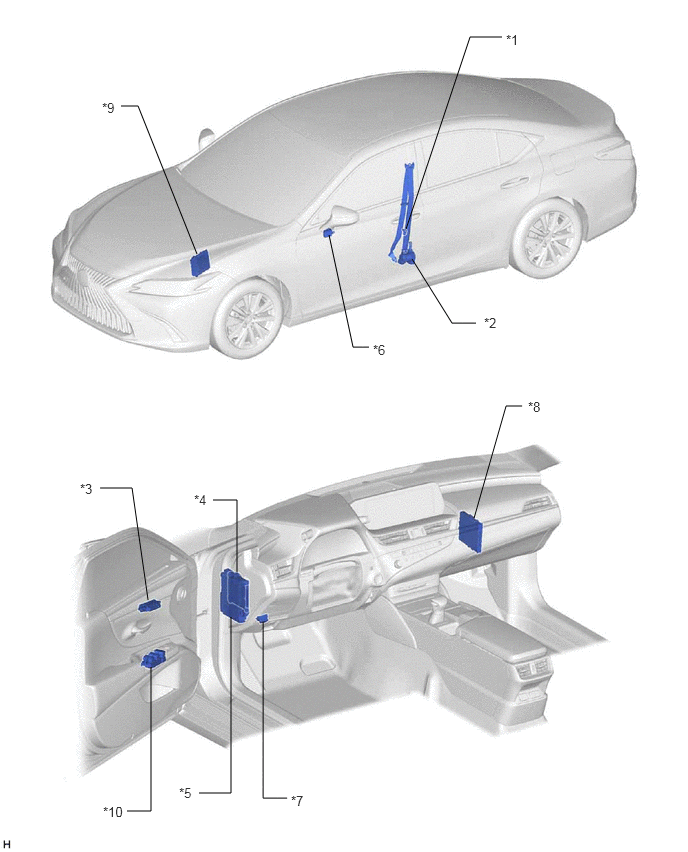

Fig 1: Front Power Seat Control System Component Location (Except Hybrid) (1 of 5) [06/2018 - 08/2021]
| *1 | FRONT DOOR COURTESY LIGHT SWITCH ASSEMBLY LH | *2 | FRONT SEAT OUTER BELT ASSEMBLY LH |
| *3 | SEAT MEMORY SWITCH LH | *4 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *5 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - DOOR F/L FUSE - P/SEAT F/L FUSE - ECU-DCC NO. 2 FUSE - ECU-IG1 NO. 4 FUSE |
*6 | OUTER MIRROR CONTROL ECU ASSEMBLY LH |
| *7 | DLC3 | *8 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
| *9 | ECM | *10 | MULTIPLEX NETWORK MASTER SWITCH ASSEMBLY - DOOR CONTROL SWITCH |

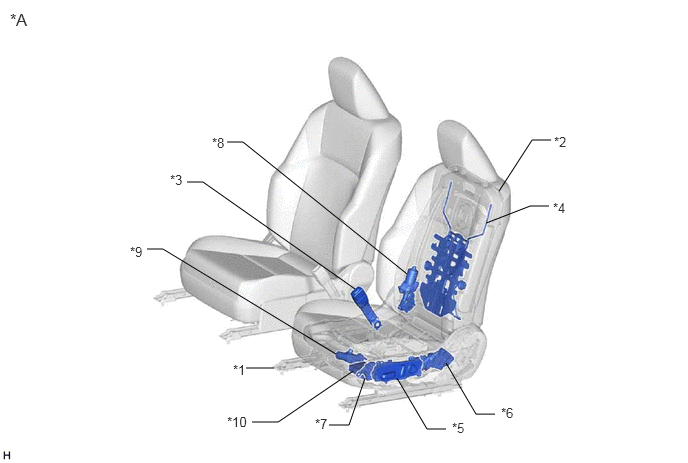

Fig 1: Front Power Seat Control System Component Location (Except Hybrid) (2 of 5) [06/2018 - 08/2021]
| *A | for TMC Made without Cushion Switch | - | - |
| *1 | FRONT SEAT ADJUSTER ASSEMBLY LH | *2 | FRONT SEATBACK FRAME SUB-ASSEMBLY LH |
| *3 | FRONT SEAT INNER BELT ASSEMBLY LH | *4 | LUMBAR SUPPORT ADJUSTER ASSEMBLY LH |
| *5 | FRONT POWER SEAT SWITCH ASSEMBLY LH | *6 | LIFTER MOTOR (POWER SEAT LIFTER MOTOR ASSEMBLY LH) |
| *7 | FRONT VERTICAL MOTOR (POWER SEAT TILT MOTOR ASSEMBLY LH) | *8 | RECLINING MOTOR |
| *9 | SLIDE MOTOR | *10 | POSITION CONTROL ECU ASSEMBLY LH |

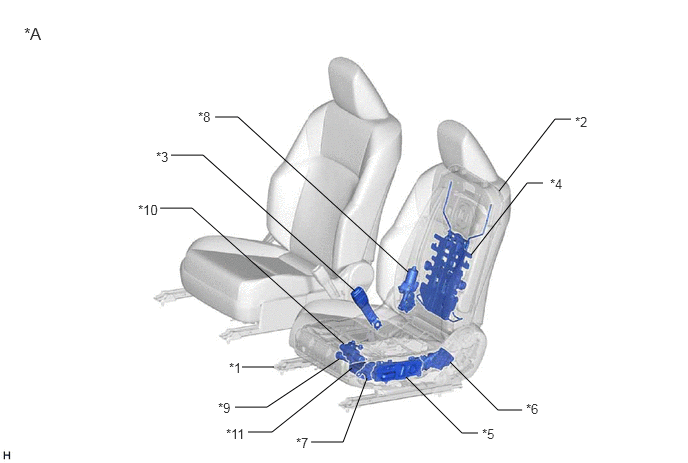

Fig 1: Front Power Seat Control System Component Location (Except Hybrid) (3 of 5) [06/2018 - 08/2021]
| *A | for TMC Made with Cushion Switch | - | - |
| *1 | FRONT SEAT ADJUSTER ASSEMBLY LH | *2 | FRONT SEATBACK FRAME SUB-ASSEMBLY LH |
| *3 | FRONT SEAT INNER BELT ASSEMBLY LH | *4 | LUMBAR SUPPORT ADJUSTER ASSEMBLY LH |
| *5 | FRONT POWER SEAT SWITCH ASSEMBLY LH | *6 | LIFTER MOTOR (POWER SEAT LIFTER MOTOR ASSEMBLY LH) |
| *7 | FRONT VERTICAL MOTOR (POWER SEAT TILT MOTOR ASSEMBLY LH) | *8 | RECLINING MOTOR |
| *9 | SLIDE MOTOR | *10 | SEAT LENGTH MOTOR |
| *11 | POSITION CONTROL ECU ASSEMBLY LH | - | - |
Fig 1: Front Power Seat Control System Component Location (Except Hybrid) (4 of 5) [06/2018 - 08/2021]
| *A | for TMMK Made without Cushion Switch | - | - |
| *1 | SEPARATE TYPE FRONT SEAT CUSHION SPRING ASSEMBLY LH | *2 | FRONT SEATBACK FRAME SUB-ASSEMBLY LH |
| *3 | FRONT SEAT INNER BELT ASSEMBLY LH | *4 | LUMBAR SUPPORT ADJUSTER ASSEMBLY LH |
| *5 | FRONT POWER SEAT SWITCH ASSEMBLY LH | *6 | LIFTER MOTOR |
| *7 | FRONT VERTICAL MOTOR | *8 | RECLINING MOTOR |
| *9 | SLIDE MOTOR | *10 | POSITION CONTROL ECU ASSEMBLY LH |
Fig 1: Front Power Seat Control System Component Location (Except Hybrid) (5 of 5) [06/2018 - 08/2021]
| *A | for TMMK Made with Cushion Switch | - | - |
| *1 | SEPARATE TYPE FRONT SEAT CUSHION SPRING ASSEMBLY LH | *2 | FRONT SEATBACK FRAME SUB-ASSEMBLY LH |
| *3 | FRONT SEAT INNER BELT ASSEMBLY LH | *4 | LUMBAR SUPPORT ADJUSTER ASSEMBLY LH |
| *5 | FRONT POWER SEAT SWITCH ASSEMBLY LH | *6 | LIFTER MOTOR |
| *7 | FRONT VERTICAL MOTOR | *8 | RECLINING MOTOR |
| *9 | SLIDE MOTOR | *10 | SEAT LENGTH MOTOR |
| *11 | POSITION CONTROL ECU ASSEMBLY LH | - | - |
