Parts Location [09/2022 - ]: Illustration
WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2024 Lexus ES 350, 2024 Lexus ES 250, 2023 Lexus ES 350, 2023 Lexus ES 250, and 2022 Lexus ES 350. However, it is still accessible from the selected car via links, so may be relevant.
| *A | for 2WD | *B | for AWD |
| *1 | BRAKE MASTER CYLINDER RESERVOIR ASSEMBLY - BRAKE FLUID LEVEL WARNING SWITCH |
*2 | FORWARD RECOGNITION CAMERA |
| *3 | LEVEL WARNING SWITCH ASSEMBLY | *4 | RACK AND PINION POWER STEERING GEAR ASSEMBLY - POWER STEERING ECU |
| *5 | BRAKE ACTUATOR ASSEMBLY - SKID CONTROL ECU |
*6 | VACUUM WARNING SWITCH |
| *7 | ECM | *8 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY - FUEL SENDER GAUGE ASSEMBLY |
| *9 | FUEL TANK VENT TUBE ASSEMBLY - NO. 2 FUEL SENDER GAUGE ASSEMBLY |
- | - |
| *A | w/ Panoramic View Monitor System | *B | w/ Adaptive Variable Suspension System |
| *C | w/ Power Trunk Lid System | *D | w/ Seat Position Memory |
| *1 | OUTER REAR VIEW MIRROR ASSEMBLY LH - OUTER MIRROR RETRACTOR LH - SIDE TURN SIGNAL LIGHT ASSEMBLY LH |
*2 | OUTER REAR VIEW MIRROR ASSEMBLY RH - OUTER MIRROR RETRACTOR RH - SIDE TURN SIGNAL LIGHT ASSEMBLY RH |
| *3 | HEADLIGHT ASSEMBLY LH - HEADLIGHT ECU SUB-ASSEMBLY LH - HEADLIGHT UNIT ASSEMBLY LH (for LED Type Turn Signal Light) - FRONT TURN SIGNAL LIGHT BULB LH (for Bulb Type Turn Signal Light) |
*4 | HEADLIGHT ASSEMBLY RH - HEADLIGHT ECU SUB-ASSEMBLY RH - HEADLIGHT UNIT ASSEMBLY RH (for LED Type Turn Signal Light) - FRONT TURN SIGNAL LIGHT BULB RH (for Bulb Type Turn Signal Light) |
| *5 | REAR COMBINATION LIGHT ASSEMBLY LH | *6 | REAR COMBINATION LIGHT ASSEMBLY RH |
| *7 | OUTER MIRROR CONTROL ECU ASSEMBLY LH | *8 | OUTER MIRROR CONTROL ECU ASSEMBLY RH |
| *9 | LUGGAGE CLOSER MOTOR ASSEMBLY | *10 | REAR TELEVISION CAMERA ASSEMBLY |
| *11 | BLIND SPOT MONITOR SENSOR RH (B) | *12 | TIRE PRESSURE WARNING ECU AND RECEIVER |
| *13 | ABSORBER CONTROL ECU | - | - |

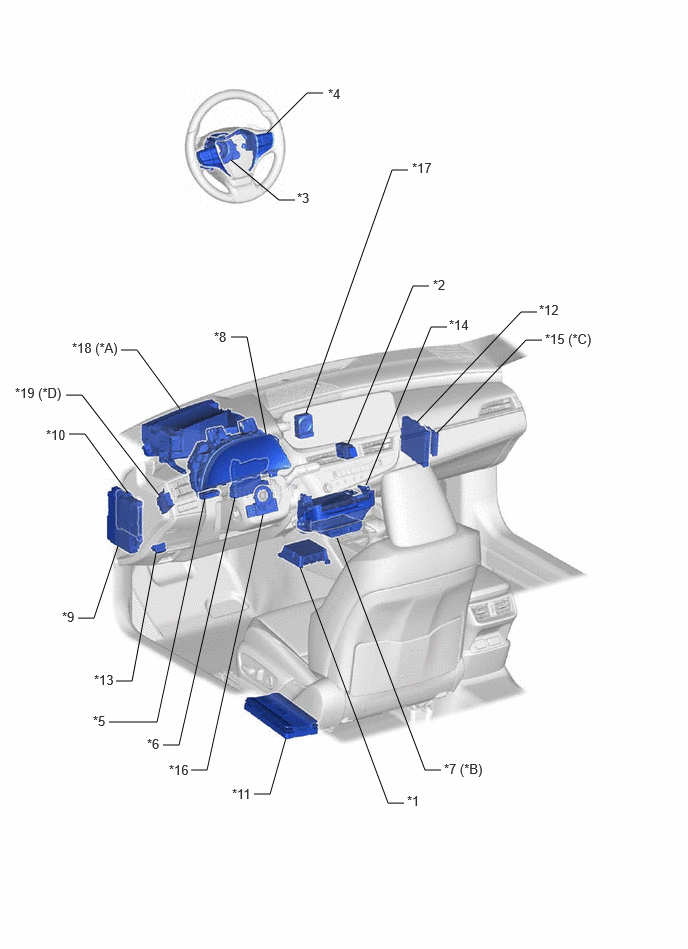

| *A | w/ Headup Display System | *B | w/ Manual (SOS) Switch |
| *C | w/ Parking Support Brake System | *D | for AWD |
| *1 | AIRBAG ECU ASSEMBLY | *2 | HAZARD WARNING SIGNAL SWITCH ASSEMBLY |
| *3 | SPIRAL CABLE SUB-ASSEMBLY | *4 | STEERING PAD SWITCH ASSEMBLY |
| *5 | TRIP SWITCH - ODO/TRIP SWITCH - LIGHT CONTROL RHEOSTAT UP SWITCH - LIGHT CONTROL RHEOSTAT DOWN SWITCH |
*6 | AIR CONDITIONING AMPLIFIER ASSEMBLY |
| *7 | DCM (TELEMATICS TRANSCEIVER) | *8 | COMBINATION METER ASSEMBLY |
| *9 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-DCC NO. 2 FUSE - METER-IG2 FUSE - HAZ FUSE |
*10 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *11 | STEREO COMPONENT AMPLIFIER ASSEMBLY | *12 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
| *13 | DLC3 | *14 | RADIO RECEIVER ASSEMBLY |
| *15 | CLEARANCE WARNING ECU ASSEMBLY | *16 | STEERING SENSOR |
| *17 | CLOCK ASSEMBLY | *18 | METER MIRROR SUB-ASSEMBLY |
| *19 | 4WD ECU ASSEMBLY | - | - |
