Parts Location [06/2018 - 08/2020]: Illustration
WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2024 Lexus ES 350, 2024 Lexus ES 250, 2023 Lexus ES 350, 2023 Lexus ES 250, and 2022 Lexus ES 350. However, it is still accessible from the selected car via links, so may be relevant.

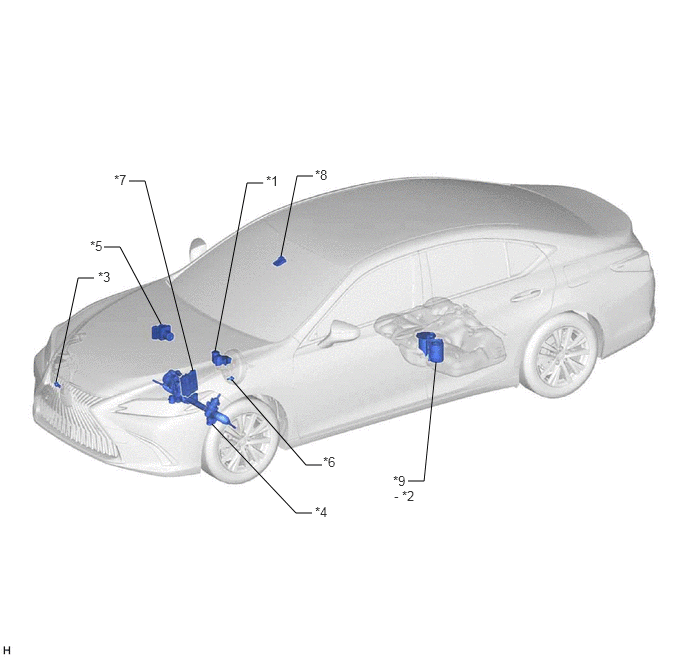

| *1 | BRAKE FLUID LEVEL WARNING SWITCH (BRAKE MASTER CYLINDER RESERVOIR ASSEMBLY) | *2 | FUEL SENDER GAUGE ASSEMBLY |
| *3 | LEVEL WARNING SWITCH ASSEMBLY | *4 | POWER STEERING ECU (RACK AND PINION POWER STEERING GEAR ASSEMBLY) |
| *5 | SKID CONTROL ECU (BRAKE ACTUATOR ASSEMBLY) | *6 | VACUUM WARNING SWITCH |
| *7 | ECM | *8 | FORWARD RECOGNITION CAMERA |
| *9 | FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY | - | - |
| *A | w/ Blind Spot Monitor System | *B | w/ Adaptive Variable Suspension System |
| *C | w/ Power Trunk Lid System | *D | w/ Seat Position Memory |
| *E | w/ Panoramic View Monitor System | - | - |

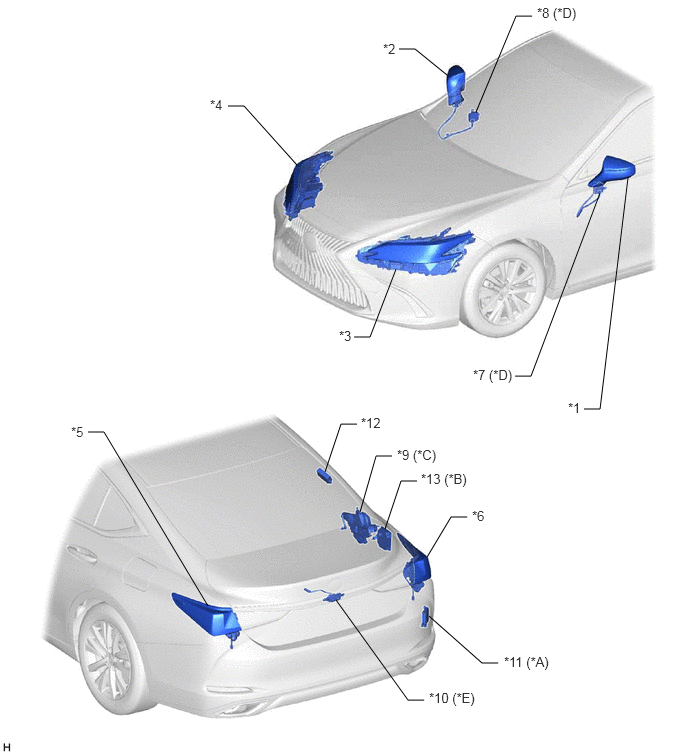

| *1 | OUTER REAR VIEW MIRROR ASSEMBLY LH - OUTER MIRROR RETRACTOR LH - SIDE TURN SIGNAL LIGHT ASSEMBLY LH |
*2 | OUTER REAR VIEW MIRROR ASSEMBLY RH - OUTER MIRROR RETRACTOR RH - SIDE TURN SIGNAL LIGHT ASSEMBLY RH |
| *3 | HEADLIGHT ASSEMBLY LH - HEADLIGHT ECU SUB-ASSEMBLY LH - HEADLIGHT UNIT ASSEMBLY LH (for TMC Made) - HEADLIGHT CORD LH (for Bulb Type Turn Signal Light) (for TMC Made) |
*4 | HEADLIGHT ASSEMBLY RH - HEADLIGHT ECU SUB-ASSEMBLY RH - HEADLIGHT UNIT ASSEMBLY RH (for TMC Made) - HEADLIGHT CORD RH (for Bulb Type Turn Signal Light) (for TMC Made) |
| *5 | REAR COMBINATION LIGHT ASSEMBLY LH - REAR COMBINATION LIGHT LENS AND BODY LH (for TMC Made) |
*6 | REAR COMBINATION LIGHT ASSEMBLY RH - REAR COMBINATION LIGHT LENS AND BODY RH (for TMC Made) |
| *7 | OUTER MIRROR CONTROL ECU ASSEMBLY LH | *8 | OUTER MIRROR CONTROL ECU ASSEMBLY RH |
| *9 | LUGGAGE CLOSER MOTOR ASSEMBLY | *10 | REAR TELEVISION CAMERA ASSEMBLY |
| *11 | BLIND SPOT MONITOR SENSOR RH (B) | *12 | TIRE PRESSURE WARNING ECU AND RECEIVER |
| *13 | ABSORBER CONTROL ECU | - | - |
| *A | w/ Navigation System | *B | w/ Headup Display System |
| *C | w/ Manual (SOS) Switch | *D | w/ Parking Support Brake System |

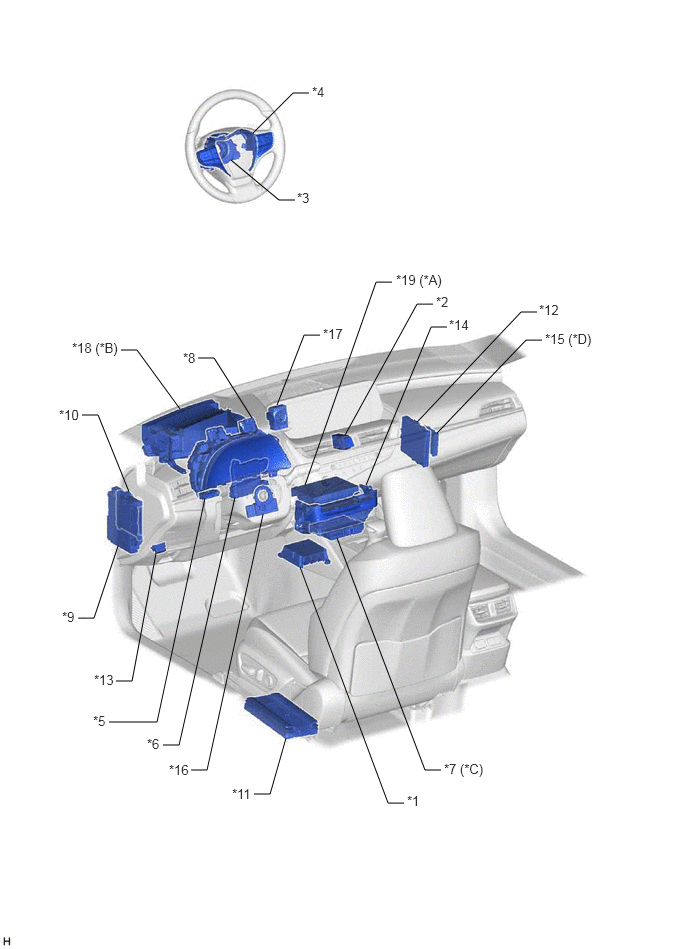

| *1 | AIRBAG ECU ASSEMBLY | *2 | HAZARD WARNING SIGNAL SWITCH ASSEMBLY |
| *3 | SPIRAL CABLE SUB-ASSEMBLY | *4 | STEERING PAD SWITCH ASSEMBLY |
| *5 | TRIP SWITCH - ODO/TRIP SWITCH - LIGHT CONTROL RHEOSTAT SWITCH |
*6 | AIR CONDITIONING AMPLIFIER ASSEMBLY |
| *7 | DCM (TELEMATICS TRANSCEIVER) | *8 | COMBINATION METER ASSEMBLY |
| *9 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-DCC NO. 2 FUSE - METER-IG2 FUSE - HAZ FUSE |
*10 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *11 | STEREO COMPONENT AMPLIFIER ASSEMBLY | *12 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
| *13 | DLC3 | *14 | RADIO RECEIVER ASSEMBLY |
| *15 | CLEARANCE WARNING ECU ASSEMBLY | *16 | STEERING SENSOR |
| *17 | CLOCK ASSEMBLY | *18 | METER MIRROR SUB-ASSEMBLY |
| *19 | NAVIGATION ECU | - | - |
