Parts Location [06/2018 - 07/2019]: Illustration
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2022 Lexus ES 350, 2022 Lexus ES 250, 2021 Lexus ES 350, 2021 Lexus ES 250, and 2020 Lexus ES 350. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | TELEPHONE MICROPHONE ASSEMBLY | *2 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - ECU-ACC FUSE - ECU-IG1 NO. 4 FUSE - ECU-IG2 NO. 3 FUSE (w/ Manual (SOS) Switch) - PANEL FUSE - ECU-DCC NO. 2 FUSE - METER-IG2 FUSE - ECU-B NO. 2 FUSE - DCM FUSE (w/ Manual (SOS) Switch) |
| *3 | NO. 2 ENGINE ROOM RELAY BLOCK AND NO. 2 JUNCTION BLOCK ASSEMBLY - AMP NO. 1 FUSE (for 17 Speakers) - AMP NO. 2 FUSE |
*4 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - TV FUSE |
| *1 | SPIRAL CABLE SUB-ASSEMBLY | *2 | STEERING PAD SWITCH ASSEMBLY |
| *3 | NAVIGATION ANTENNA ASSEMBLY | *4 | REMOTE TOUCH (REMOTE OPERATION CONTROLLER ASSEMBLY) |
| *5 | NO. 1 STEREO JACK ADAPTER ASSEMBLY | *6 | HEADUP DISPLAY (METER MIRROR SUB ASSEMBLY) (w/ Headup Display System) |
| *7 | COMBINATION METER ASSEMBLY | *8 | DLC3 |
| *9 | MULTI-DISPLAY ASSEMBLY | *10 | DCM (TELEMATICS TRANSCEIVER) (w/ Manual (SOS) Switch) |
| *11 | NAVIGATION ECU | *12 | NO. 1 NAVIGATION WIRE |
| *13 | RADIO RECEIVER ASSEMBLY | *14 | ANTENNA CORD SUB-ASSEMBLY |
| *15 | CLOCK ASSEMBLY | *16 | AIR CONDITIONING CONTROL ASSEMBLY |
| *17 | - GPS | - | - |
| *1 | FRONT NO. 1 SPEAKER ASSEMBLY LH | *2 | FRONT NO. 1 SPEAKER ASSEMBLY RH |
| *3 | FRONT NO. 4 SPEAKER ASSEMBLY LH (for 17 Speakers) | *4 | FRONT NO. 4 SPEAKER ASSEMBLY RH (for 17 Speakers) |
| *5 | FRONT NO. 2 SPEAKER ASSEMBLY LH | *6 | FRONT NO. 2 SPEAKER ASSEMBLY RH |
| *7 | FRONT NO. 3 SPEAKER ASSEMBLY | *8 | REAR SPEAKER ASSEMBLY LH |
| *9 | REAR SPEAKER ASSEMBLY RH | *10 | SPEAKER ASSEMBLY WITH BRACKET |
| *11 | STEREO COMPONENT AMPLIFIER ASSEMBLY | *12 | Rear Television Camera Assembly (w/ Parking Assist Monitor System) |
| *13 | Parking Assist ECU (w/ Panoramic View Monitor System) |
- | - |

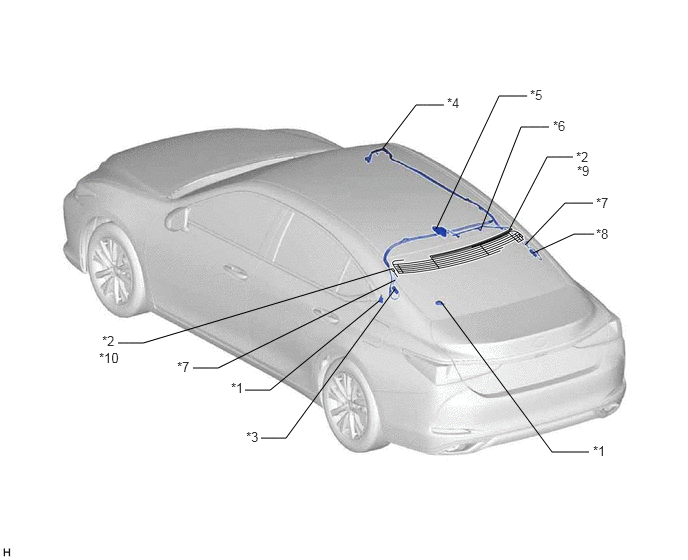

| *1 | RADIO SETTING CONDENSER | *2 | WINDOW GLASS ANTENNA WIRE |
| *3 | NO. 2 AMPLIFIER ANTENNA ASSEMBLY | *4 | NO. 2 ANTENNA CORD SUB-ASSEMBLY |
| *5 | TELEPHONE ANTENNA ASSEMBLY - SiriusXM (w/ SXM Function) |
*6 | NO. 3 ANTENNA CORD SUB-ASSEMBLY (w/ SXM Function) |
| *7 | NO. 4 ANTENNA CORD SUB-ASSEMBLY | *8 | NO. 1 AMPLIFIER ANTENNA ASSEMBLY |
| *9 | - FM Main - AM |
*10 | - FM Sub |
