Components [06/2018 - ]
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2024 Lexus ES 350, 2023 Lexus ES 350, 2022 Lexus ES 350, 2021 Lexus ES 350, and 2020 Lexus ES 350. However, it is still accessible from the selected car via links, so may be relevant.

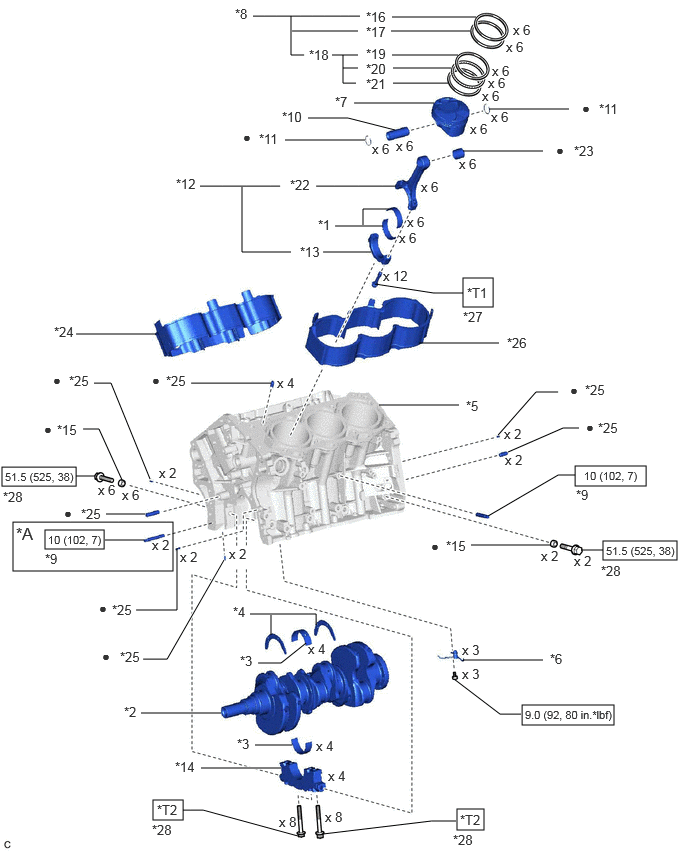

| *A | w/ Stud Bolt | - | - |
| *1 | CONNECTING ROD BEARING | *2 | CRANKSHAFT |
| *3 | CRANKSHAFT BEARING | *4 | CRANKSHAFT THRUST WASHER SET |
| *5 | CYLINDER BLOCK SUB-ASSEMBLY | *6 | NO. 1 OIL NOZZLE SUB-ASSEMBLY |
| *7 | PISTON | *8 | PISTON RING SET |
| *9 | STUD BOLT | *10 | PISTON PIN |
| *11 | PISTON PIN HOLE SNAP RING | *12 | CONNECTING ROD SUB-ASSEMBLY |
| *13 | CONNECTING ROD CAP | *14 | CRANKSHAFT BEARING CAP |
| *15 | SEAL WASHER | *16 | NO. 1 COMPRESSION RING |
| *17 | NO. 2 COMPRESSION RING | *18 | OIL RING |
| *19 | UPPER SIDE RAIL | *20 | OIL RING EXPANDER |
| *21 | LOWER SIDE RAIL | *22 | CONNECTING ROD |
| *23 | CONNECTING ROD SMALL END BUSH | *24 | CYLINDER BLOCK WATER JACKET SPACER |
| *25 | STRAIGHT PIN | *26 | CYLINDER BLOCK WATER JACKET SPACER LH |
| *27 | CONNECTING ROD BOLT | *28 | CRANKSHAFT BEARING CAP SET BOLT |
| N*m (kgf*cm, ft.*lbf): Specified torque | • | Non-reusable part | |
| *T1 | 1st: 24.5 (250, 18) 2nd: Turn 90° |
*T2 | 1st: 61 (622, 45) 2nd: Turn 90° |
