Parts Location [06/2018 - 08/2020]: Illustration
WARNING: This page does not describe the selected car, but rather 10 other vehicles, including the 2024 Lexus ES 350, 2024 Lexus ES 250, 2023 Lexus ES 350, 2023 Lexus ES 250, and 2022 Lexus ES 350. However, it is still accessible from the selected car via links, so may be relevant.
Fig 1: Can Communication System (For Gasoline Model) Replacement Components (1 Of 3) [06/2018 - 08/2020]
| *1 | HEADLIGHT ECU SUB-ASSEMBLY RH | *2 | BRAKE ACTUATOR ASSEMBLY |
| *3 | FORWARD RECOGNITION CAMERA | *4 | ECM |
| *5 | RACK AND PINION POWER STEERING GEAR ASSEMBLY | *6 | HEADLIGHT ECU SUB-ASSEMBLY LH |
| *7 | MILLIMETER WAVE RADAR SENSOR ASSEMBLY | *8 | BLIND SPOT MONITOR SENSOR RH (w/ Blind Spot Monitor System) |
| *9 | TIRE PRESSURE WARNING ECU AND RECEIVER | *10 | OUTER MIRROR CONTROL ECU ASSEMBLY RH (w/ Seat Position Memory System) |
| *11 | REAR TELEVISION CAMERA ASSEMBLY | *12 | ABSORBER CONTROL ECU (w/ AVS System) |
| *13 | OUTER MIRROR CONTROL ECU ASSEMBLY LH (w/ Seat Position Memory System) |
*14 | LUGGAGE CLOSER MOTOR ASSEMBLY (w/ Power Trunk Lid System) |
| *15 | NO. 6 CAN JUNCTION CONNECTOR | *16 | NO. 7 CAN JUNCTION CONNECTOR |
| *17 | NO. 8 CAN JUNCTION CONNECTOR | *18 | NO. 1 CAN JUNCTION TERMINAL |

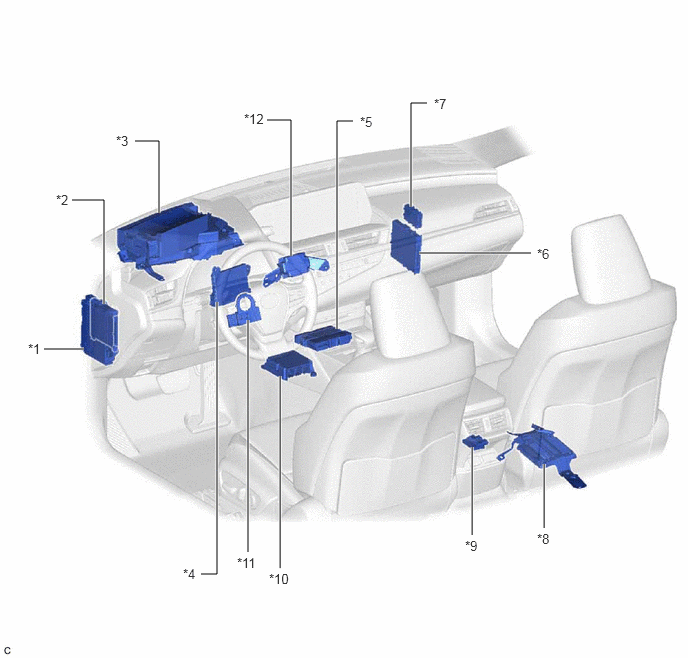

Fig 1: Can Communication System (For Gasoline Model) Replacement Components (2 Of 3) [06/2018 - 08/2020]
| *1 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY | *2 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) |
| *3 | METER MIRROR SUB-ASSEMBLY (w/ Headup Display System) |
*4 | AIR CONDITIONING AMPLIFIER ASSEMBLY |
| *5 | DCM (TELEMATICS TRANSCEIVER) (w/ Telematics Transceiver) |
*6 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) |
| *7 | CENTRAL GATEWAY ECU (NETWORK GATEWAY ECU) | *8 | PARKING ASSIST ECU (w/ Panoramic View Monitor System) |
| *9 | OCCUPANT DETECTION ECU | *10 | AIRBAG ECU ASSEMBLY |
| *11 | STEERING SENSOR | *12 | STEREO COMPONENT EQUALIZER ASSEMBLY (w/ Active Noise Control System) |

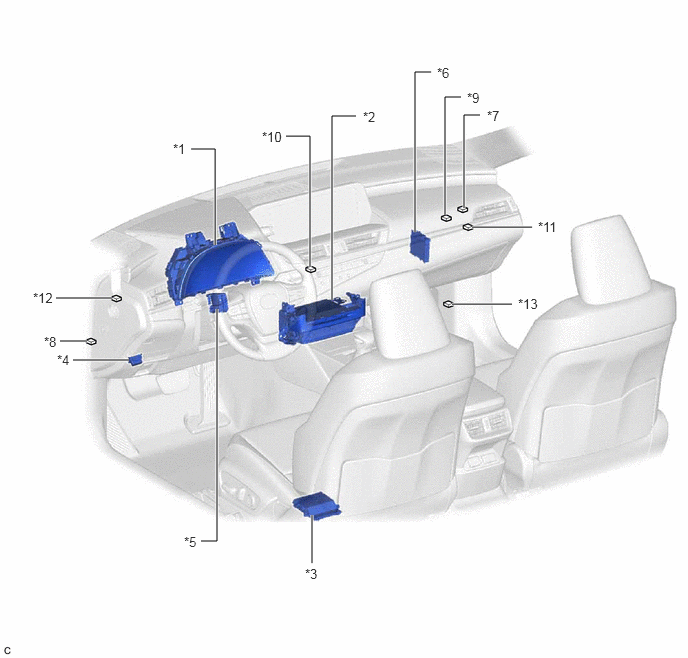

Fig 1: Can Communication System (For Gasoline Model) Replacement Components (3 Of 3) [06/2018 - 08/2020]
| *1 | COMBINATION METER ASSEMBLY | *2 | RADIO RECEIVER ASSEMBLY |
| *3 | POSITION CONTROL ECU ASSEMBLY LH (w/ Seat Position Memory System) |
*4 | DLC3 |
| *5 | MULTIPLEX TILT AND TELESCOPIC ECU (w/ Power Tilt and Power Telescopic System) |
*6 | CLEARANCE WARNING ECU ASSEMBLY (w/ Parking Support Brake System) |
| *7 | NO. 1 CAN JUNCTION CONNECTOR | *8 | NO. 2 CAN JUNCTION CONNECTOR |
| *9 | NO. 4 CAN JUNCTION CONNECTOR | *10 | NO. 5 CAN JUNCTION CONNECTOR |
| *11 | NO. 1 JUNCTION CONNECTOR | *12 | NO. 2 JUNCTION CONNECTOR |
| *13 | OPTION CONNECTOR (BUS BUFFER ECU) (w/ CAN Compatible Optional Devices) |
- | - |
