Components [06/2018 - ]
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2024 Lexus ES 350, 2023 Lexus ES 350, 2022 Lexus ES 350, 2021 Lexus ES 350, and 2020 Lexus ES 350. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| *1 |
REAR SEAT INNER BELT ASSEMBLY LH |
*2 |
REAR CENTER SEAT LAP TYPE BELT ASSEMBLY |
| *3 |
WASHER |
*4 |
REAR SEAT CUSHION ASSEMBLY |
| *5 |
REAR SEAT CUSHION LOCK HOOK |
- |
- |
 |
Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) |
• |
Non-reusable part |

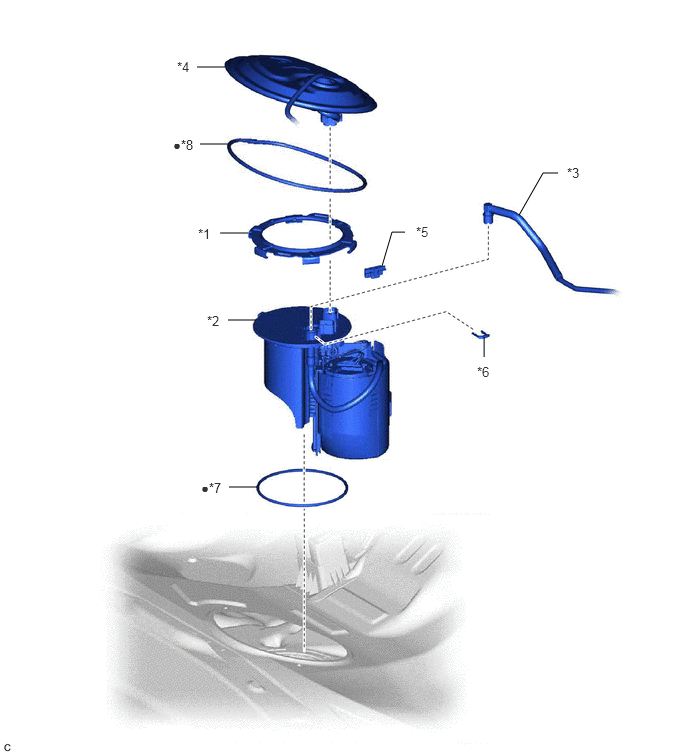

Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| *1 |
FUEL PUMP GAUGE RETAINER |
*2 |
FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY |
| *3 |
FUEL TANK MAIN TUBE SUB-ASSEMBLY |
*4 |
REAR FLOOR SERVICE HOLE COVER |
| *5 |
NO. 1 FUEL TUBE CLAMP |
*6 |
TUBE JOINT CLIP |
| *7 |
FUEL SUCTION TUBE SET GASKET |
*8 |
BUTYL TAPE |
| • |
Non-reusable part |
- |
- |

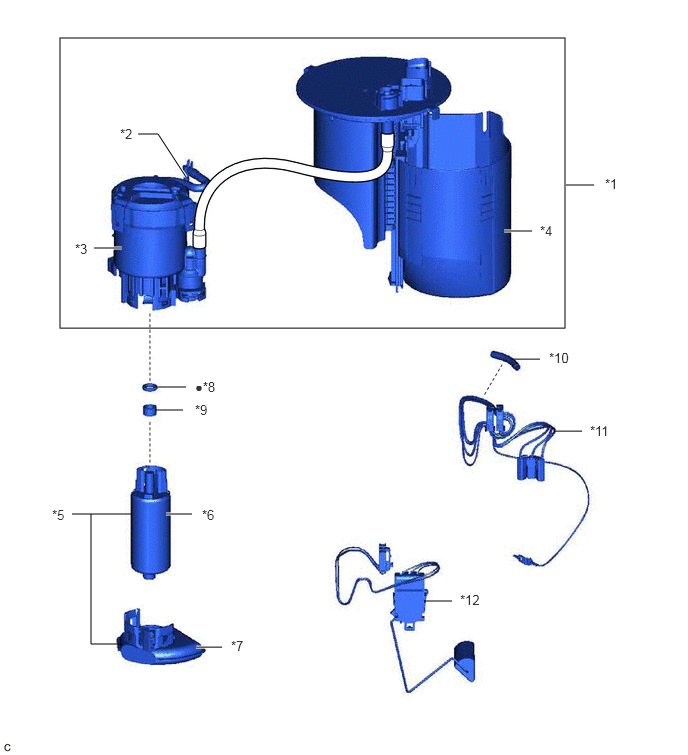

Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| *1 |
FUEL SUCTION PLATE SUB-ASSEMBLY |
*2 |
FUEL PUMP FILTER HOSE |
| *3 |
FUEL FILTER |
*4 |
FUEL SUB-TANK |
| *5 |
FUEL PUMP WITH FILTER ASSEMBLY |
*6 |
FUEL PUMP |
| *7 |
SUCTION FILTER |
*8 |
O-RING |
| *9 |
FUEL PUMP SPACER |
*10 |
HARNESS PROTECTOR |
| *11 |
FUEL PUMP HARNESS |
*12 |
FUEL SENDER GAUGE ASSEMBLY |
| • |
Non-reusable part |
- |
- |
