Components [10/2014 - 09/2017]

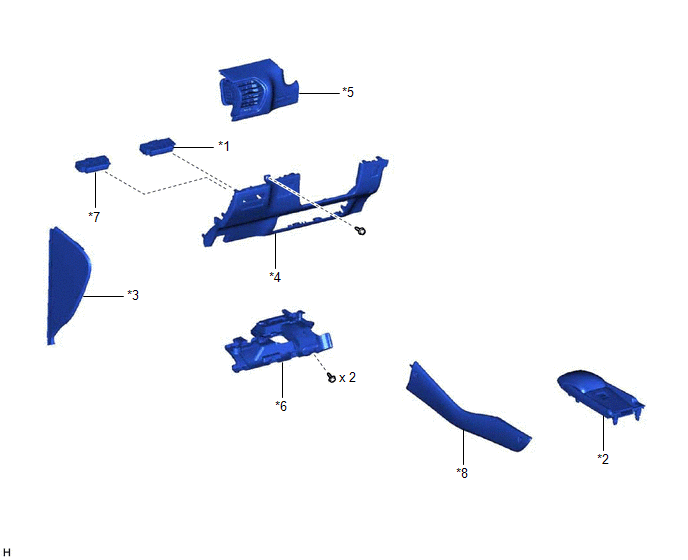

Fig 1: Identifying Combination Switch Replacement Components
GTY500353Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
*1 COMBINATION SWITCH ASSEMBLY *2 CONSOLE ARMREST ASSEMBLY
*3 INSTRUMENT SIDE PANEL LH *4 LOWER NO. 1 INSTRUMENT PANEL FINISH PANEL
*5 NO. 1 INSTRUMENT PANEL SAFETY PAD SUB-ASSEMBLY *6 NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY
*7 NO. 2 COMBINATION SWITCH ASSEMBLY *8 UPPER NO. 2 CONSOLE PANEL GARNISH
