Components [10/2014 - ]
WARNING: This page is about a different variant/trim than selected.

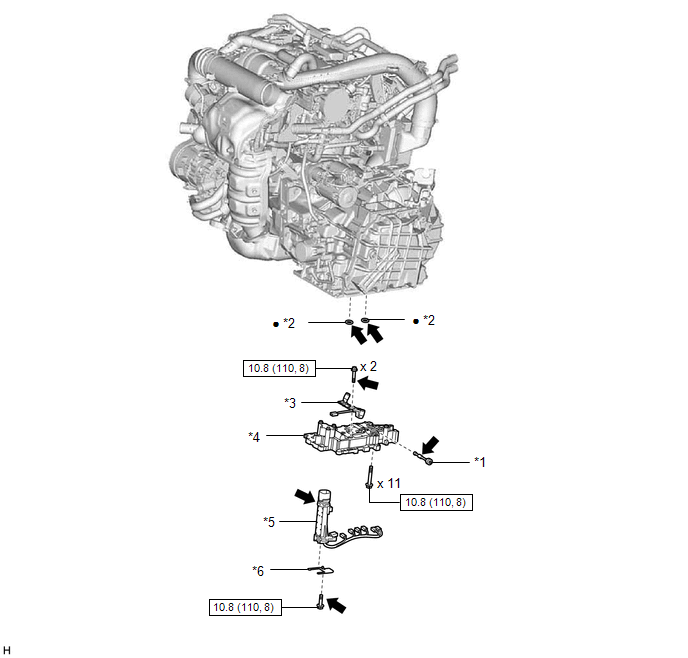

| Callout | Description | Callout | Description |
| *1 | MANUAL VALVE | *2 | TRANSAXLE CASE GASKET |
| *3 | TRANSMISSION REVOLUTION SENSOR | *4 | TRANSMISSION VALVE BODY ASSEMBLY |
| *5 | TRANSMISSION WIRE | *6 | LOCK PLATE |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Toyota Genuine ATF WS | - | - |

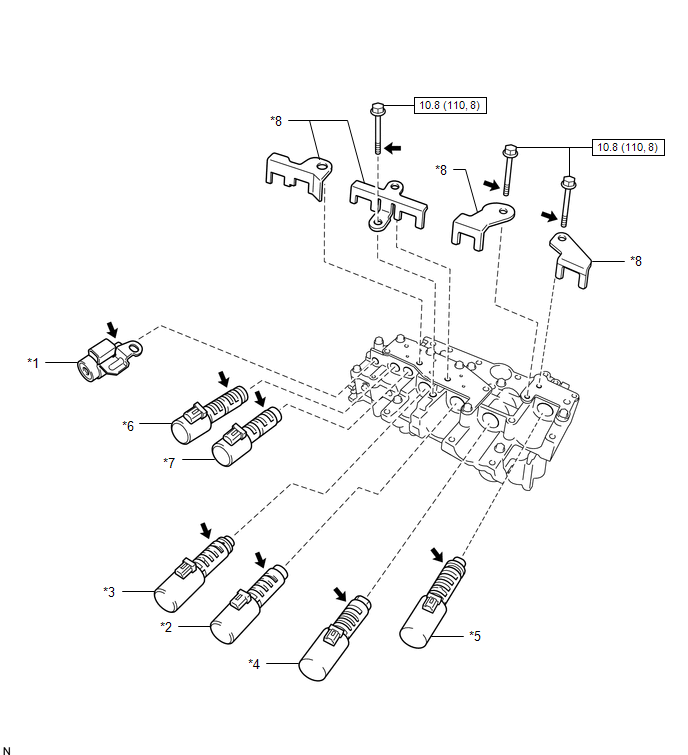

| Callout | Description | Callout | Description |
| *1 | SHIFT SOLENOID VALVE SL | *2 | SHIFT SOLENOID VALVE SL1 |
| *3 | SHIFT SOLENOID VALVE SL2 | *4 | SHIFT SOLENOID VALVE SL3 |
| *5 | SHIFT SOLENOID VALVE SL4 | *6 | SHIFT SOLENOID VALVE SLT |
| *7 | SHIFT SOLENOID VALVE SLU | *8 | SOLENOID LOCK PLATE |
| N.m (kgf/cm, ft.lbf): Specified torque | Toyota Genuine ATF WS |
