Components [09/2017 - ]
WARNING: This page is about a different variant/trim than selected.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

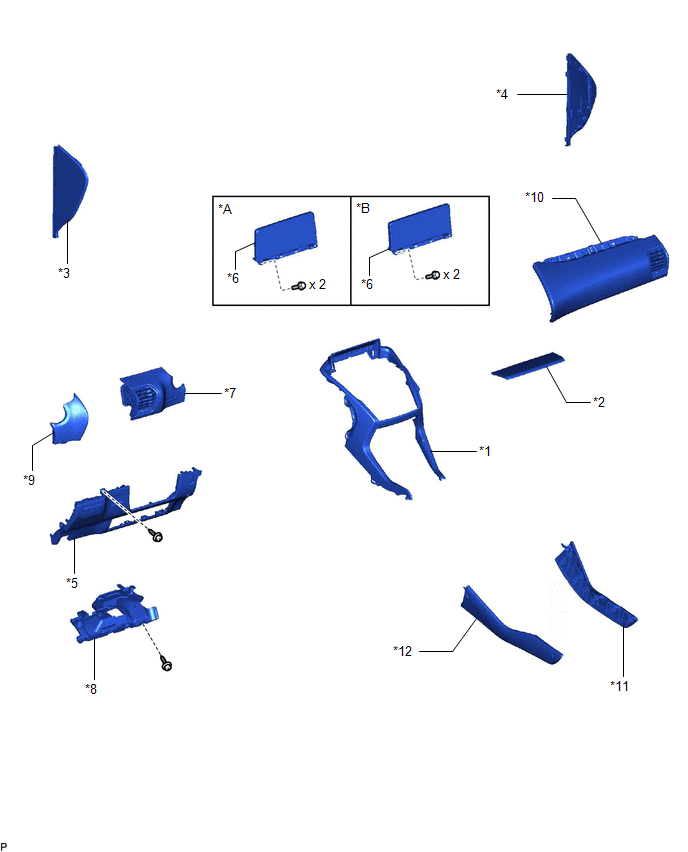

| *A |
for 8 Inch |
*B |
for 10.3 Inch |
| *1 |
CENTER INSTRUMENT CLUSTER FINISH PANEL ASSEMBLY |
*2 |
INSTRUMENT PANEL FINISH PLATE |
| *3 |
INSTRUMENT SIDE PANEL LH |
*4 |
INSTRUMENT SIDE PANEL RH |
| *5 |
LOWER NO. 1 INSTRUMENT PANEL FINISH PANEL |
*6 |
MULTI-DISPLAY ASSEMBLY WITH BRACKET |
| *7 |
NO. 1 INSTRUMENT PANEL SAFETY PAD SUB-ASSEMBLY |
*8 |
NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY |
| *9 |
NO. 1 SWITCH HOLE BASE |
*10 |
NO. 2 INSTRUMENT PANEL SAFETY PAD SUB-ASSEMBLY |
| *11 |
UPPER NO. 1 CONSOLE PANEL GARNISH |
*12 |
UPPER NO. 2 CONSOLE PANEL GARNISH |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

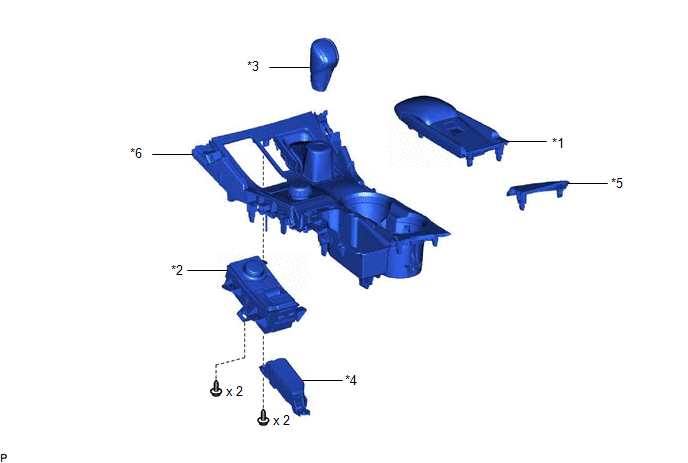

| *1 |
CONSOLE ARMREST ASSEMBLY |
*2 |
INTEGRATION CONTROL AND PANEL ASSEMBLY (PATTERN SELECT SWITCH) |
| *3 |
SHIFT LEVER KNOB SUB-ASSEMBLY |
*4 |
SHIFT POSITION INDICATOR |
| *5 |
UPPER REAR CONSOLE PANEL |
*6 |
UPPER REAR CONSOLE PANEL SUB-ASSEMBLY |
