Components [05/2019 - ]
WARNING: This page is about a different variant/trim than selected.

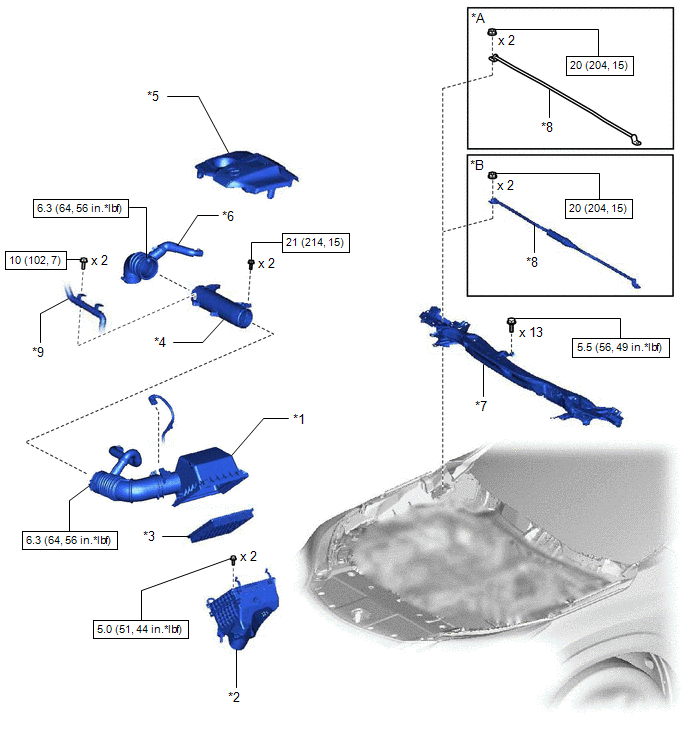

Fig 1: Automatic Transaxle Assembly Replacement Components With Torque Specifications [05/2019 - ] (1 Of 3)
| Callout | Description | Callout | Description |
| *A | w/o Performance Damper | *B | w/ Performance Damper |
| *1 | AIR CLEANER CAP WITH AIR CLEANER HOSE | *2 | AIR CLEANER CASE SUB-ASSEMBLY |
| *3 | AIR CLEANER FILTER ELEMENT SUB-ASSEMBLY | *4 | INTAKE AIR CONNECTOR |
| *5 | NO. 1 ENGINE COVER SUB-ASSEMBLY | *6 | NO. 2 AIR CLEANER HOSE |
| *7 | OUTER COWL TOP PANEL | *8 | SUSPENSION TOWER DAMPER |
| *9 | NO. 1 SUB RADIATOR HOSE | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

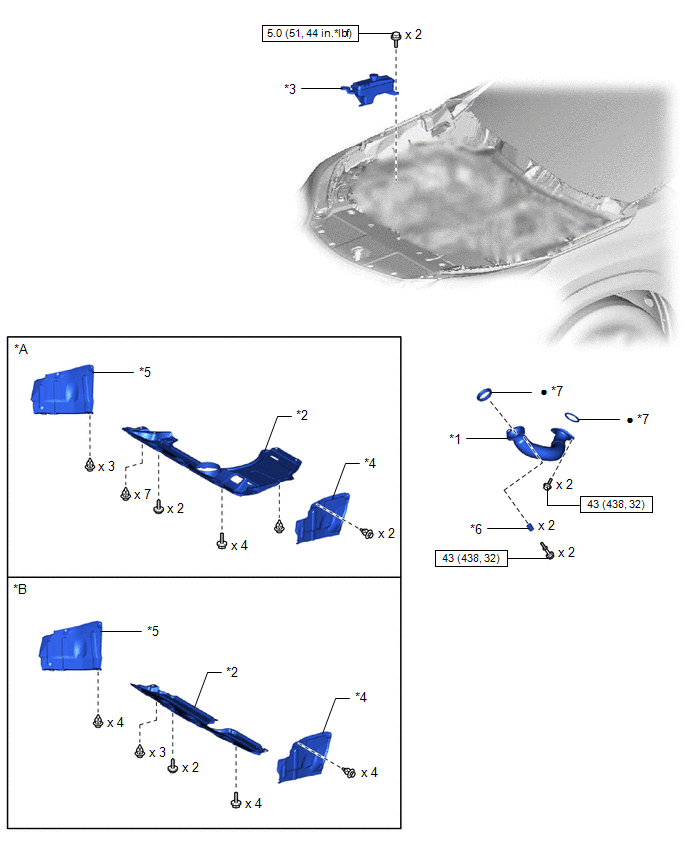

Fig 2: Automatic Transaxle Assembly Replacement Components With Torque Specifications [05/2019 - ] (2 Of 3)
| Callout | Description | Callout | Description |
| *A | for Sport Package | *B | except Sport Package |
| *1 | FRONT EXHAUST PIPE SUB-ASSEMBLY | *2 | NO. 1 ENGINE UNDER COVER |
| *3 | RADIATOR RESERVOIR ASSEMBLY | *4 | REAR ENGINE UNDER COVER LH |
| *5 | REAR ENGINE UNDER COVER RH | *6 | COMPRESSION SPRING |
| *7 | GASKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

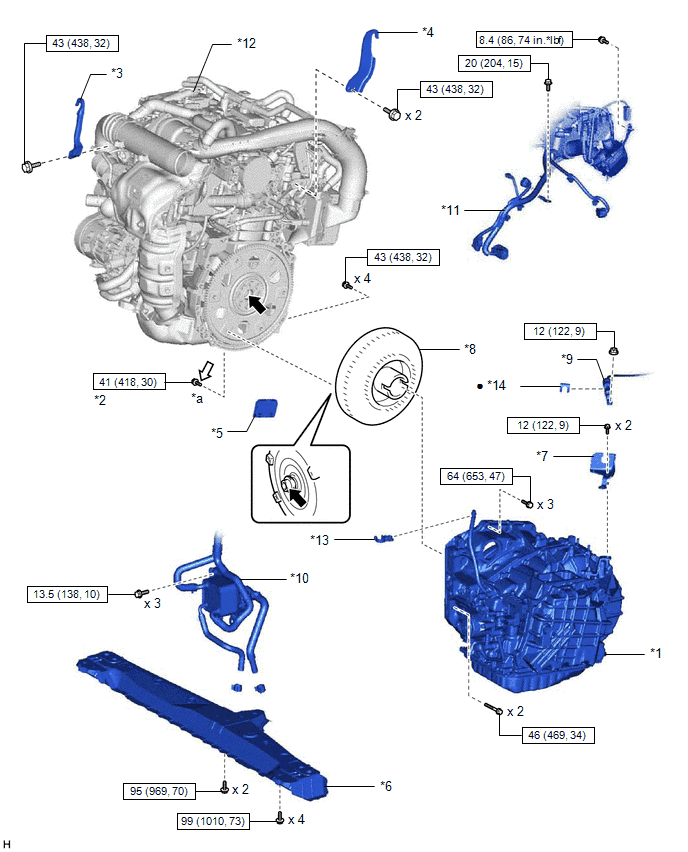

Fig 3: Automatic Transaxle Assembly Replacement Components With Torque Specifications [05/2019 - ] (3 Of 3)
| Callout | Description | Callout | Description |
| *1 | AUTOMATIC TRANSAXLE ASSEMBLY | *2 | DRIVE PLATE AND TORQUE CONVERTER ASSEMBLY SETTING BOLT |
| *3 | NO. 1 ENGINE HANGER | *4 | NO. 2 ENGINE HANGER |
| *5 | FLYWHEEL HOUSING UNDER COVER | *6 | FRONT CROSSMEMBER SUB-ASSEMBLY |
| *7 | NO. 1 TRANSMISSION CONTROL CABLE BRACKET | *8 | TORQUE CONVERTER ASSEMBLY |
| *9 | TRANSMISSION CONTROL CABLE ASSEMBLY | *10 | TRANSMISSION OIL COOLER |
| *11 | WIRE HARNESS | *12 | ENGINE ASSEMBLY |
| *13 | CLAMP | *14 | CLIP |
| *a | BLACK: x 1 SILVER: x 5 |
- | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Clutch spline grease | Toyota Genuine Adhesive 1324 | ||
| * | Precoated part | - | - |

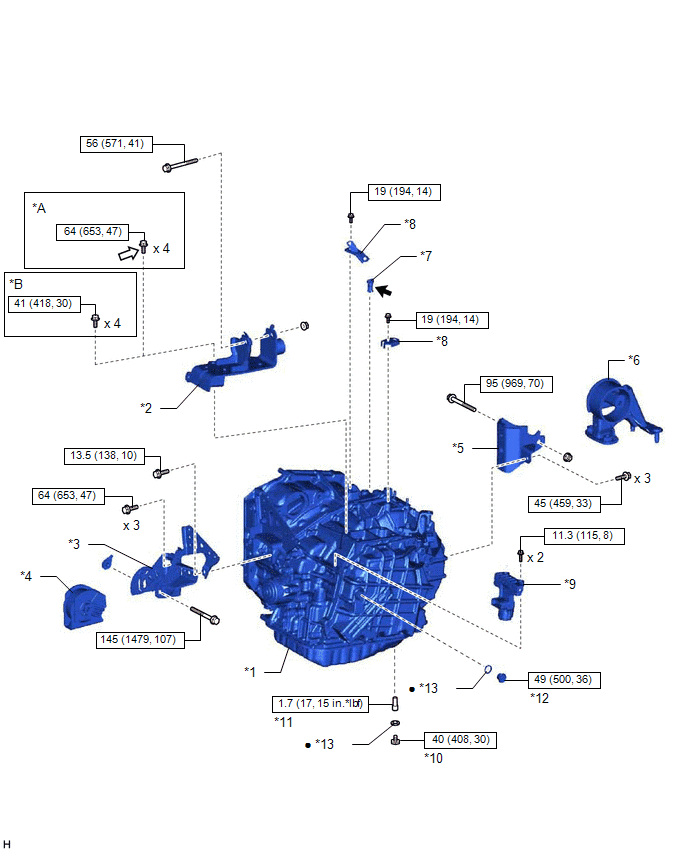

| *A | for Type A | *B | for Type B |
| *1 | AUTOMATIC TRANSAXLE ASSEMBLY | *2 | ENGINE MOUNTING BRACKET LH |
| *3 | FRONT ENGINE MOUNTING BRACKET | *4 | FRONT ENGINE MOUNTING INSULATOR |
| *5 | REAR ENGINE MOUNTING BRACKET | *6 | REAR ENGINE MOUNTING INSULATOR |
| *7 | TRANSMISSION CASE PLUG ASSEMBLY | *8 | WIRE HARNESS CLAMP BRACKET |
| *9 | WIRING HARNESS CONNECTOR | *10 | OVERFLOW PLUG |
| *11 | NO. 1 TRANSMISSION OIL FILLER TUBE | *12 | REFILL PLUG |
| *13 | GASKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part | |
| Toyota Genuine ATF WS | Toyota Genuine Adhesive 1324 | ||
| * | Precoated part | - | - |
