Parts Location [10/2014 - 09/2017]: Illustration
WARNING: This page is about a different variant/trim than selected.
| *1 | ATF TEMPERATURE SENSOR ASSEMBLY | *2 | PARK/NEUTRAL POSITION SWITCH ASSEMBLY |
| *3 | SHIFT SOLENOID VALVE SL | *4 | SHIFT SOLENOID VALVE SLT |
| *5 | SHIFT SOLENOID VALVE SLU | *6 | SHIFT SOLENOID VALVE SL2 |
| *7 | SHIFT SOLENOID VALVE SL1 | *8 | SHIFT SOLENOID VALVE SL3 |
| *9 | SHIFT SOLENOID VALVE SL4 | *10 | WIRING HARNESS CONNECTOR |
| *11 | TRANSMISSION WIRE | *12 | ATF TEMPERATURE SENSOR |
| *13 | NO. 3 ATF PRESSURE SWITCH | *14 | TRANSMISSION REVOLUTION SENSOR |
| *15 | SPEED SENSOR NT | *16 | SPEED SENSOR NC |

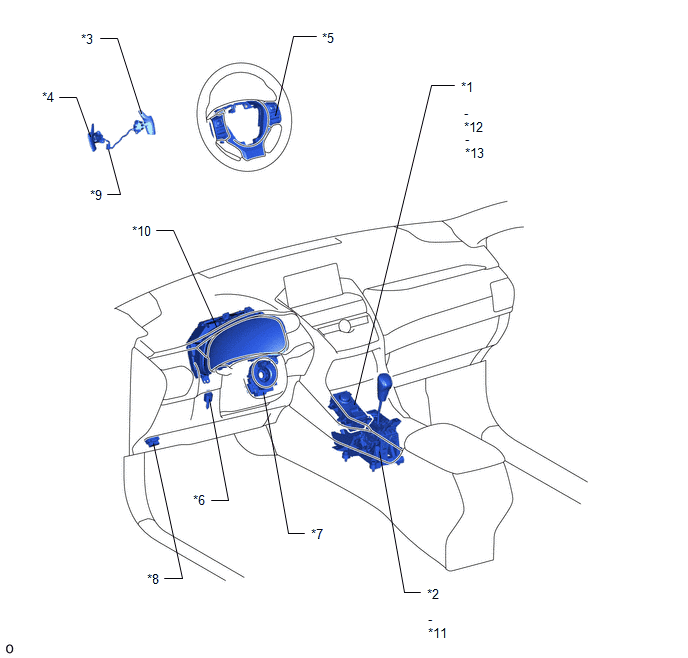

| *1 | INTEGRATION CONTROL & PANEL ASSEMBLY (PATTERN SELECT SWITCH) | *2 | SHIFT LEVER ASSEMBLY |
| *3 | SHIFT PADDLE SWITCH RH (TRANSMISSION SHIFT SWITCH ASSEMBLY) (w/ Shift Paddle Switch) | *4 | SHIFT PADDLE SWITCH LH (TRANSMISSION SHIFT SWITCH ASSEMBLY) (w/ Shift Paddle Switch) |
| *5 | STEERING PAD SWITCH ASSEMBLY | *6 | STOP LIGHT SWITCH ASSEMBLY |
| *7 | SPIRAL CABLE SUB-ASSEMBLY | *8 | DLC3 |
| *9 | NO. 1 SWITCH WIRE (w/ Shift Paddle Switch) | *10 | COMBINATION METER ASSEMBLY |
| *11 | TRANSMISSION CONTROL SWITCH | *12 | SPORT MODE SWITCH |
| *13 | NORMAL MODE SWITCH | - | - |
