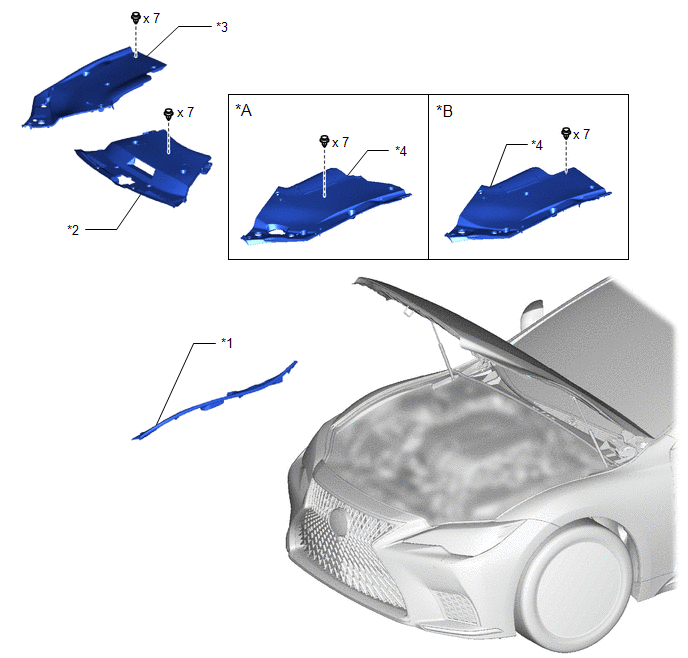

Components [11/2021 - ]
| Callout | Description | Callout | Description |
|---|---|---|---|
| *A | for Type B | *B | for Type A |
| *1 | FRONT FENDER REINFORCEMENT SUB-ASSEMBLY TOP LH | *2 | LOWER RADIATOR AIR DEFLECTOR |
| *3 | RADIATOR COVER PLATE | *4 | UPPER RADIATOR SUPPORT SEAL |

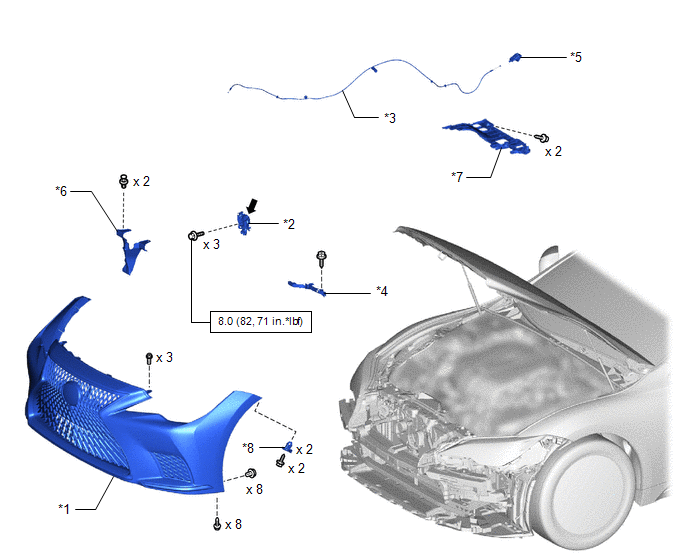

Fig 2: Hood Lock Control Cable Assembly Replacement Components With Torque Specifications [11/2021 - ] (2 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FRONT BUMPER ASSEMBLY | *2 | HOOD LOCK ASSEMBLY |
| *3 | HOOD LOCK CONTROL CABLE ASSEMBLY | *4 | HOOD LOCK CONTROL CABLE COVER LH |
| *5 | HOOD LOCK CONTROL LEVER SUB-ASSEMBLY | *6 | HOOD LOCK RELEASE LEVER PROTECTOR |
| *7 | NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY | *8 | FRONT BUMPER SEAL BRACKET |
| N.m (kgf/cm, ft.lbf): Specified torque | MP grease |
