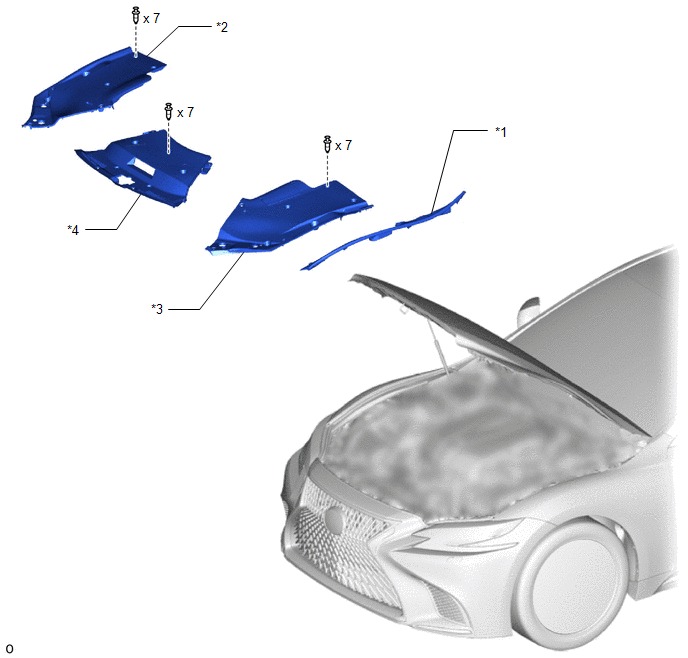

Components [10/2017 - 10/2020]
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FRONT FENDER REINFORCEMENT SUB-ASSEMBLY TOP LH | *2 | RADIATOR COVER PLATE |
| *3 | RADIATOR LOWER AIR DEFLECTOR | *4 | UPPER RADIATOR SUPPORT SEAL |

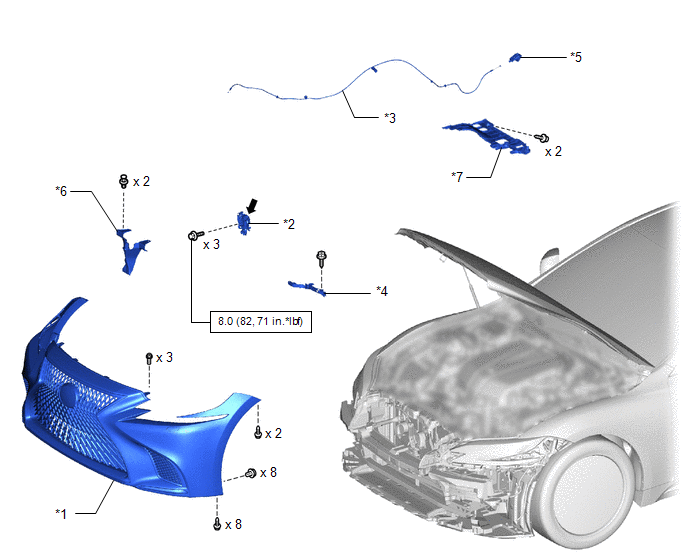

Fig 2: Hood Lock Control Cable Assembly Replacement Components With Torque Specifications [10/2017 - 10/2020] (2 Of 2)
| Callout | Description | Callout | Description |
|---|---|---|---|
| *1 | FRONT BUMPER COVER | *2 | HOOD LOCK ASSEMBLY |
| *3 | HOOD LOCK CONTROL CABLE ASSEMBLY | *4 | HOOD LOCK CONTROL CABLE COVER LH |
| *5 | HOOD LOCK CONTROL LEVER SUB-ASSEMBLY | *6 | HOOD LOCK RELEASE LEVER PROTECTOR |
| *7 | NO. 1 INSTRUMENT PANEL UNDER COVER SUB-ASSEMBLY | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | MP grease |
