Luggage Compartment Door Opener System - Diagnostics & Symptom Tests (Coupe)
>>
Luggage Compartment Door Opener System
>>

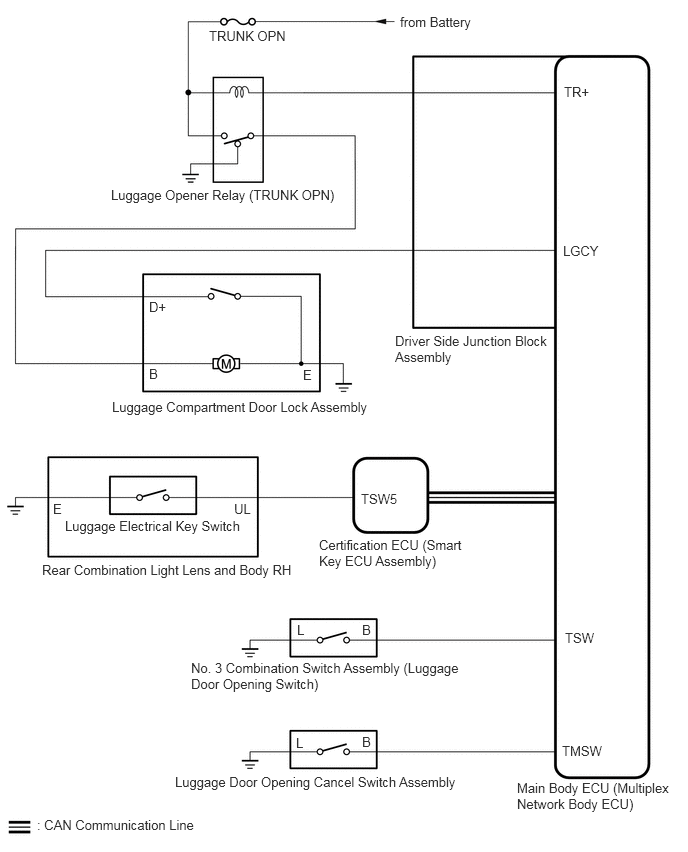

System Diagram [03/2017 - 05/2023]
>>
System Diagram [03/2017 - 05/2023]
System Diagram [03/2017 - 05/2023]
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
COMMUNICATION TABLE
Transmitting ECU
Receiving ECU
Signal
Communication Method
Certification ECU (smart key ECU assembly)
Main body ECU (multiplex network body ECU)
Luggage electrical key switch signal
CAN
