Components [03/2017 - ]
Fig 1: Luggage Compartment Door Weatherstrip Replacement Components With Torque Specifications (1 Of 3)
| *1 | FRONT LUGGAGE COMPARTMENT TRIM COVER | *2 | INNER LUGGAGE COMPARTMENT TRIM COVER LH |
| *3 | INNER LUGGAGE COMPARTMENT TRIM COVER RH | *4 | LUGGAGE COMPARTMENT TRIM BOX |
| *5 | LUGGAGE COMPARTMENT TRIM COVER LH | *6 | LUGGAGE COMPARTMENT TRIM COVER RH |
| *7 | NO. 1 DECK BOARD | *8 | NO. 1 LUGGAGE COMPARTMENT LIGHT ASSEMBLY |
| *9 | NO. 2 DECK BOARD | *10 | REAR FLOOR FINISH PLATE |
| *11 | SIDE TRIM BOX | *12 | ROPE HOOK |
| *13 | ROPE HOOK ASSEMBLY | - | - |
| N*m (kgf*cm, ft.*lbf): Specified torque | - | - |

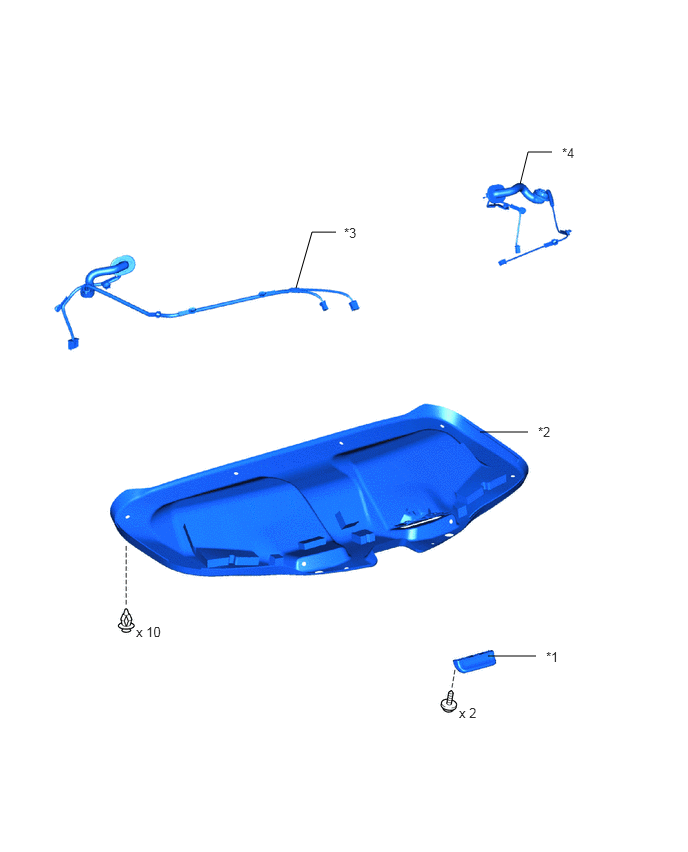

| *1 | LUGGAGE COMPARTMENT DOOR ASSIST GRIP | *2 | LUGGAGE COMPARTMENT DOOR COVER |
| *3 | NO. 4 LUGGAGE ROOM WIRE | *4 | NO. 6 ANTENNA CORD SUB-ASSEMBLY |

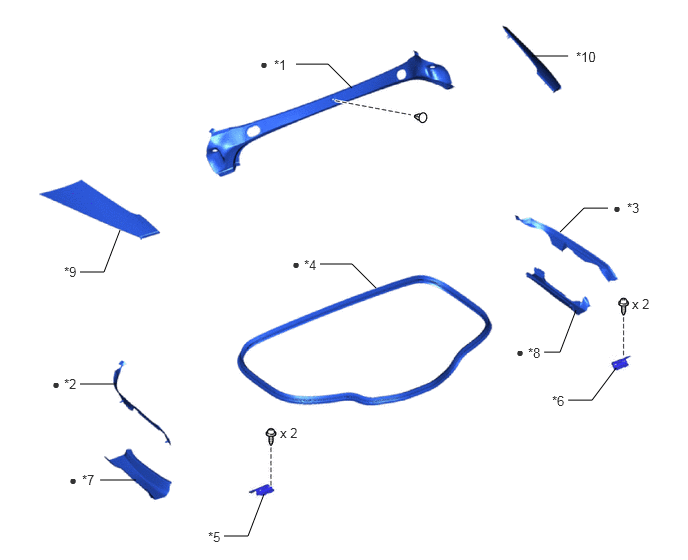

| *1 | LOWER OUTSIDE BACK WINDOW MOULDING | *2 | LUGGAGE COMPARTMENT DOOR HINGE COVER LH |
| *3 | LUGGAGE COMPARTMENT DOOR HINGE COVER RH | *4 | LUGGAGE COMPARTMENT DOOR WEATHERSTRIP |
| *5 | REAR COMBINATION LIGHT BODY BRACKET LH | *6 | REAR COMBINATION LIGHT BODY BRACKET RH |
| *7 | UPPER NO. 1 LUGGAGE COMPARTMENT COVER LH | *8 | UPPER NO. 1 LUGGAGE COMPARTMENT COVER RH |
| *9 | UPPER QUARTER WINDOW MOULDING LH | *10 | UPPER QUARTER WINDOW MOULDING RH |
| • | Non-reusable part | - | - |
