System Description [10/2015 - 09/2016]
- OUTLINE OF COMBINATION METER ASSEMBLY
- for NORMAL, ECO Mode
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

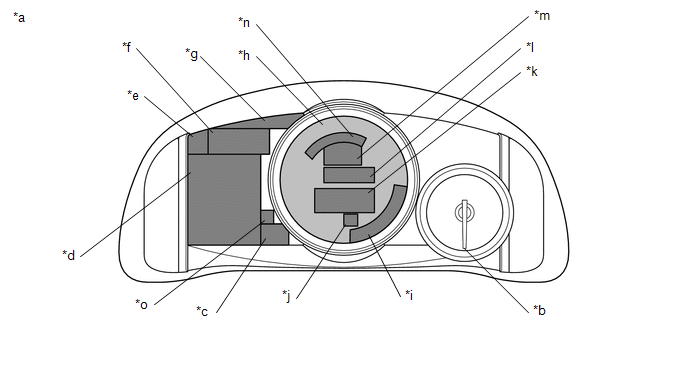

*a Indication Example *b Speedometer *c Display Area A *d Display Area B *e Display Area C *f Display Area D *g Display Area E *h Display Area F *i Display Area G *j Display Area H *k Display Area I *l Display Area J *m Display Area K *n Display Area L *o Display Area O - - - for SPORT S Mode
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

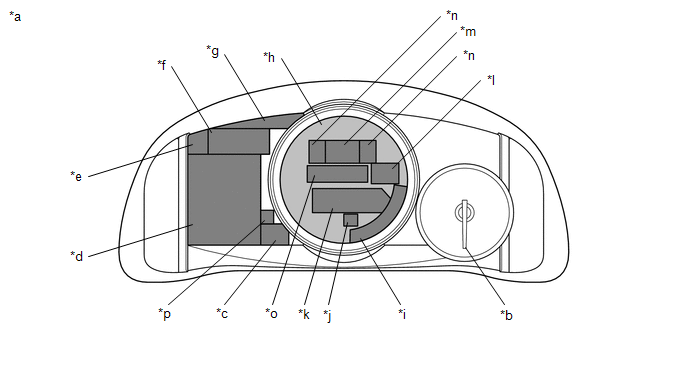

*a Indication Example *b Speedometer *c Display Area A *d Display Area B *e Display Area C *f Display Area D *g Display Area E *h Display Area F *i Display Area G *j Display Area H *k Display Area I *l Display Area J *m Display Area K *n Display Area M *o Display Area O - - - for SPORT S+ Mode
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

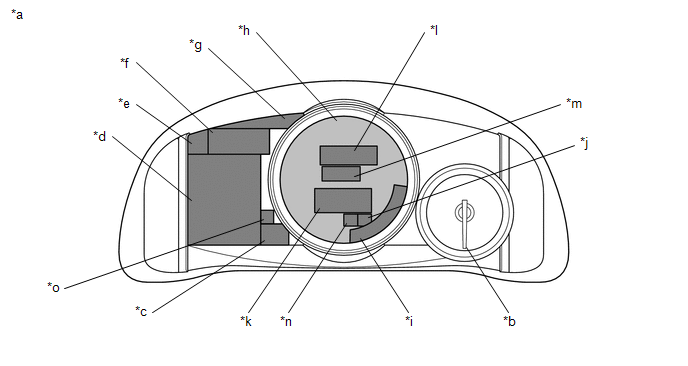

*a Indication Example *b Speedometer *c Display Area A *d Display Area B *e Display Area C *f Display Area D *g Display Area E *h Display Area F *i Display Area G *j Display Area H *k Display Area I *l Display Area J *m Display Area K *n Display Area M *o Display Area N *p Display Area O
- for NORMAL, ECO Mode
- INPUT AND OUTPUT SIGNALS OF COMBINATION METER ASSEMBLY
- Meter or Gauge
Item Condition Input/Output Communication line Signal Component Display Area Speedometer Gauge Input CAN Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) J*2 Displayed - Input Direct line Vehicle speed pulse input signal Output CAN Vehicle speed signal (meter to other) Related ECUs Speed tolerance A signal - Driving support ECU assembly*1
- Forward recognition camera*1
Speed tolerance B signal Direct line Vehicle speed pulse output signal Related ECUs Tachometer Displayed Input CAN Engine RPM data signal ECM F Red zone RPM signal Fuel receiver gauge Displayed Input CAN Fuel consumption signal ECM D Engine RPM data signal Starter signal Shift position P signal Shift position R signal Shift position N signal Shift position D signal Mode indicator signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Direct line Fuel level signal - Fuel sender gauge assembly
- No. 2 fuel sender gauge assembly
Output CAN Fuel gauge state signal - DCM (Telematics transceiver) *3
- Radio receiver assembly
Fuel level in main tank signal ECM Engine coolant temperature receiver gauge Displayed Input CAN Engine coolant temperature signal ECM D, N Engine oil temperature receiver gauge Displayed Input CAN Starter signal ECM D, N Direct line Engine oil temperature signal Oil temperature sensor - *1: w/ Pre-collision System
- *2: for Digital Speedometer
- *3: w/ Telematics Transceiver
- Warning or Indicator
Item Condition Input/Output Communication line Signal Component Master warning light Comes on/Blinks Input CAN/Direct line Each warning signal Related ECUs Door open warning light Comes on Input CAN Driver door courtesy switch signal Main body ECU (Multiplex network body ECU) Front passenger door courtesy switch signal Rear right side courtesy switch signal Rear left side courtesy switch signal Hood courtesy switch signal Luggage courtesy switch signal Brake warning light Comes on Input CAN Brake warning light control flag signal Brake actuator assembly (Skid control ECU) Direct line Brake fluid level warning switch signal Brake master cylinder reservoir assembly (Brake fluid level warning switch) Driver or front passenger seat belt warning light Comes on/Blinks Input CAN Driver seat belt buckle switch signal Main body ECU (Multiplex network body ECU) Parking brake switch signal Shift position P signal ECM Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) CAN Front passenger seat occupant detection status signal Airbag sensor assembly Front passenger seat belt buckle switch detection status signal SRS warning light Comes on Input CAN Airbag warning light control request signal Airbag sensor assembly Test mode signal ECM Charge warning light Comes on Input CAN Charge light indicator signal ECM EPS warning light Comes on/Blinks Input CAN EPS warning light request signal Power steering ECU assembly EPB* indicator light Comes on Input Direct line EPB indicator light signal Parking brake ECU assembly MIL (Check engine warning light) Comes on/Blinks Input CAN MIL request signal ECM PCS OFF indicator light*1 Displayed (Comes on/Blinks) Input CAN PCS OFF status for soft switch signal Driving support ECU assembly Slip indicator light Comes on/Blinks Input CAN Slip indicator light signal Brake actuator assembly (Skid control ECU) VSC Expert mode indicator signal VSC OFF indicator light Comes on Input CAN VSC OFF light signal Brake actuator assembly (Skid control ECU) TRAC OFF indicator light Comes on Input CAN TRAC OFF light signal Brake actuator assembly (Skid control ECU) ABS warning light Comes on/Blinks Input CAN ABS warning light control flag signal Brake actuator assembly (Skid control ECU) EPB* warning light Comes on Input Direct line EPB warning light signal Parking brake ECU assembly Tire pressure warning light Comes on/Blinks Input CAN TPMS warning indicator condition 1 signal Main body ECU (Multiplex network body ECU) Fuel level warning light Comes on Input Direct line Fuel level signal Fuel sender gauge assembly No. 2 fuel sender gauge assembly ECT SNOW indicator light Comes on Input CAN ECT SNOW indicator signal ECM Automatic high beam indicator light*2 Comes on Input CAN Smart Beam indicator signal Main body ECU (Multiplex network body ECU)*2 Automatic high beam*2 indicator light Comes on Input CAN AZB indicator Headlight ECU sub-assembly LH*5 Lane departure alert indicator light*3 Displayed (Comes on/Blinks) Input CAN Indicator display signal Forward recognition camera Cruise control indicator light*4 Comes on Input CAN Cruise main indicator signal ECM Cruise control warning signal Rader cruise control indicator light*5 Comes on Input CAN Following distance time (except normal cruise) Driving support ECU assembly FSRA mode flag signal Radar cruise warning signal CRUISE operation indicator signal High beam indicator light Comes on Input CAN High beam headlight request signal Main body ECU (Multiplex network body ECU) Tail indicator light*8 Comes on Input CAN Taillight request signal Main body ECU (Multiplex network body ECU) Head indicator light*9 Comes on Input CAN Low beam headlight request signal Main body ECU (Multiplex network body ECU) Turn indicator light Blinks Input Direct line LH turn signal switch signal Windshield wiper switch assembly RH turn signal switch signal Hazard warning switch signal Radio receiver assembly (Hazard warning signal switch) CAN Flasher request signal Main body ECU (Multiplex network body ECU) - Output CAN Turn light state signal Blind spot monitor sensor RH Driving support ECU assembly Forward recognition camera Hazard switch state signal Radio receiver assembly DCM (Telematics transceiver)*7 Brake actuator assembly (Skid control ECU) Direct line LH turn signal switch signal Each turn signal light RH turn signal switch signal Hazard warning switch signal Cruise SET indicator light*4 Comes on Input CAN Cruise set indicator signal ECM Cruise SET indicator light*5 Comes on Input CAN Cruise set indicator signal Driving support ECU assembly Clearance sonar indicator light*6 Comes on Input CAN CLSO main switch indicator turn ON signal Clearance warning ECU assembly BSM indicator light*11 Displayed (Comes on) Input CAN BSD module status signal Blind spot monitor sensor RH BSD main switch signal EPB*: Electro-mechanical Parking Brake
- *1: w/ Pre-collision System
- *2: w/ Automatic High Beam System
- *3: w/ Lane Departure Alert System
- *4: w/o Dynamic Radar Cruise Control System
- *5: w/ Dynamic Radar Cruise Control System
- *6: w/ Intuitive Parking Assist System
- *7: w/ Telematics Transceiver
- *8: for Speedometer with Metric Units for Main Scale
- *9: for Speedometer with Imperial Units for Main Scale
- *10: w/ Adaptive High Beam System
- *11: w/ Blind Spot Monitor System
- Multi-information Display
Item Condition Input/Output Communication line Signal Component Display Area Opening - - - - - B ODO meter Displayed Input CAN Vehicle speed pulse signal integrated value signal Brake actuator assembly (Skid control ECU) A Vehicle speed (SP1) signal Direct line ODO/TRIP change switch signal Trip switch - Output CAN Odo meter unit signal Related ECUs Odo meter signal TRIP meter Displayed Input CAN Vehicle speed pulse signal integrated value signal Brake actuator assembly (Skid control ECU) A Vehicle speed (SP1) signal Direct line ODO/TRIP change switch signal Trip switch - Output CAN TRIP A signal DCM (Telematics transceiver)*10 TRIP B signal Current fuel consumption (Bar type) Displayed Input CAN ACC switch signal Main body ECU (Multiplex network body ECU) B Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Vehicle speed pulse signal integrated value signal Fuel consumption signal ECM Engine RPM data signal - Output Drive monitor unit signal 0 Radio receiver assembly Drive monitor display signal (Current fuel consumption) Average fuel consumption (After reset) Displayed Input CAN Engine RPM data signal ECM B Fuel consumption signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Vehicle speed pulse signal integrated value Total average fuel consumption reset request signal Radio receiver assembly Direct line Reset signal Steering pad switch assembly - Output CAN Drive monitor unit signal 6 - Drive monitor display signal (Total average fuel consumption) Average fuel consumption (After start) Displayed Input CAN Engine RPM data signal ECM B Fuel consumption signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Vehicle speed pulse signal integrated value signal Average fuel consumption (After refuel) Displayed Input CAN Engine RPM data signal ECM B Fuel consumption signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Vehicle speed pulse signal integrated value signal - Output Drive monitor display signal (Average fuel consumption after refuel) - Average speed (After reset) Displayed Input CAN Engine RPM data signal ECM B Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Vehicle speed pulse signal integrated value signal Direct line Reset signal Steering pad switch assembly Average speed (After start) Displayed Input CAN Engine RPM data signal ECM B Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Vehicle speed pulse signal integrated value signal - Output Drive monitor unit signal 1 - Drive monitor display signal (After start average speed) Elapsed time (After reset) Displayed Input CAN Engine RPM data signal ECM B Direct line Reset signal Steering pad switch assembly Elapsed time (After start) Displayed Input CAN Engine RPM data signal ECM B - Output Drive monitor display signal (After start driving time) - Distance (Range) Displayed Input CAN Engine type information 1 signal ECM B Engine type information 2 signal Engine type information 3 signal Engine type information 4 signal Engine RPM data signal Drive train information signal Fuel consumption signal Vehicle speed pulse signal integrated value signal Brake actuator assembly (Skid control ECU) Direct line Fuel level signal Fuel sender gauge assembly No. 2 fuel sender gauge assembly - Output CAN Drive monitor unit signal 4 - Drive monitor display signal (Drivable distance) Distance (After start) Displayed Input CAN Engine RPM data signal ECM B Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Vehicle speed pulse signal integrated value signal Tire pressure Displayed Input CAN TPMS FL (ID1) tire pressure information signal Main body ECU (Multiplex network body ECU) B TPMS FR (ID2) tire pressure information signal TPMS RL (ID3) tire pressure information signal TPMS RR (ID4) tire pressure information signal TPMS SP (ID5) tire pressure information signal TPMS FL (ID1) tire indicator information 0 signal TPMS FR (ID2) tire indicator information 0 signal TPMS RL (ID3) tire indicator information 0 signal TPMS RR (ID4) tire indicator information 0 signal TPMS SP (ID5) tire indicator information 0 signal TPMS indicator number information 0 signal TPMS unit information 0 signal TPMS display request bit 0 signal TPMS variation signal Gear position Displayed Input CAN Transmission information signal ECM K Actual shift gear indicator signal Gear information signal Shift position P signal Shift position R signal Shift position N signal Shift position D signal Shift gear signal Mode indicator signal Sport mode enable signal Transmission oil temperature range signal Sway warning*4 Displayed Input CAN SWS fatigue level disp signal Forward recognition camera B SWS rest advisory disp signal Output CAN Sway Advisory Disp Off Operation SW Forward recognition camera Units change Displayed Input Direct line Change switch signal Steering pad switch assembly B Other (Blank) - - - - - - Lap timer Displayed Input Direct line Change switch signal Steering pad switch assembly B, I Lap timer history Displayed Input Direct line Change switch signal Steering pad switch assembly B Torque distribution Displayed Input CAN TVD vectoring torque for meter display signal Torque vectoring differential ECU assembly B, I Braking and driving force of left wheel for meter display signal Braking and driving force of right wheel for meter display signal Shift position P signal ECM Shift position R signal Shift position N signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Direct line Change switch signal Steering pad switch assembly G-force Displayed Input CAN GL1, GX error signal Yaw rate sensor B, I GL2, GY error signal GL1, GX invalidation/validation signal GL2, GY invalidation/validation signal GL1, GX sensor signal GL2, GY sensor signal G sensor zero point un-corrected status signal Brake actuator assembly (Skid control ECU) GL1 zero point value signal GL2 zero point value signal Brake oil pressure error flag signal Brake oil pressure invalid flag signal Brake oil pressure signal Data continuity (valid/invalid) flag signal Steering sensor Sensor error signal Steering signal Memorized zero point value inside steering angle sensor signal Zero point memory invalid/valid inside sensor signal Event-data-recorder ENG03 signal ECM Red zone RPM signal Direct line Change switch signal Steering pad switch assembly Drive information tab Displayed Input - - - B "F" tab Displayed Input - - - B Navigation tab*7 Displayed Input CAN/Local bus/GVIF Navigation signal Radio receiver assembly B Audio tab Displayed Input CAN/Local bus/GVIF*7 Audio signal Radio receiver assembly B Driving support tab (Cruise control tab*2) Displayed Input CAN Indicator display signal Driving support ECU assembly B Driving support tab (Lane departure alert tab*4) Displayed Input CAN Indicator display signal Forward recognition camera B Message tab Displayed - - - - B Setting tab Displayed - - - - B Shift position Displayed Input CAN Shift position P signal ECM K Shift position R signal Shift position N signal Shift position D signal Shift gear signal Mode indicator signal Sport mode enable signal Transmission oil temperature range signal GEAR shift indicator Displayed Input CAN Shift up signal ECM K Shift down signal STANDARD (TVD mode) Displayed Input CAN TVD mode signal for meter display signal Torque vectoring differential ECU assembly G, I SLALOM (TVD mode) Displayed Input CAN TVD mode signal for meter display signal Torque vectoring differential ECU assembly G, I TRACK (TVD mode) Displayed Input CAN TVD mode signal for meter display signal Torque vectoring differential ECU assembly G, I EXPERT mode (for Sport S+ mode) Displayed Input CAN VSC Expert mode indicator Brake actuator assembly (Skid control ECU) G Drive Mode Select Signal ECM Push start SW signal Certification ECU (Smart key ECU assembly) NORMAL (Driving mode) Displayed Input CAN Driver mode Select (Normal) signal ECM G Starter signal ECO (Driving mode) Displayed Input CAN Drive mode Select (Eco) signal ECM G SPORT S (Driving mode) Displayed Input CAN Integrated sport mode indicator signal ECM G SPORT S+ (Driving mode) Displayed Input CAN Integrated sport mode indicator signal ECM G Eco driving meter Displayed Input CAN Shift position D signal ECM F Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Eco driving indicator light Displayed Input CAN Ecology light indicator signal ECM H Outside temperature Displayed Input CAN Ambient temperature display signal Air conditioning amplifier assembly E Switch signal of 0 or 0.5 below decimal point of ambient temperature display signal Phone (Received Call) Displayed Input CAN/Local bus/GVIF*7 Phone (Received call) signal Radio receiver assembly B Turn-by-turn Navigation*7 Displayed Input CAN/Local bus/GVIF Turn-by-turn signal Radio receiver assembly B Vehicle speed indicator Displayed Input CAN Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) J REV indicator Displayed Input CAN Engine RPM data for meter signal ECM M Shift gear signal Mode indicator signal Transmission oil temperature range signal Red zone RPM signal Drive Mode Select Signal Push start switch signal Certification ECU (Smart key ECU assembly) REV peak Displayed Input CAN Engine RPM data signal ECM F Icy warning light Displayed Input CAN Ambient temperature display signal Air conditioning amplifier assembly E Switch signal of 0 or 0.5 below decimal point of ambient temperature display signal Engine RPM data signal ECM Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) TVD Test Mode Displayed Input CAN TVD information signal for MID signal Torque vectoring differential ECU assembly B CDY-2 Displayed Input CAN CDY mode signal ECM B ADJUSTING LDA CAMERA*4 Displayed Input CAN Camera adjustment mode text display signal Forward recognition camera B ADJUSTING FRONT RADAR BEAM*2, *3 Displayed Input CAN Inspection mode for ACC signal Driving support ECU assembly B ERROR ADJUSTING FRONT RADAR BEAM*3 Displayed Input CAN FRD Adjustment (error) signal Driving support ECU assembly B ADJUSTING FRONT RADAR BEAM VERTICAL*3 Displayed Input CAN FRD Adjustment (vertical) signal Driving support ECU assembly B ADJUSTING FRONT RADAR BEAM HORIZONTAL*3 Displayed Input CAN FRD Adjustment (horizontal) signal Driving support ECU assembly B CHECKING PRE-CRASH BRAKE*3 Displayed Input CAN Inspection mode signal Driving support ECU assembly B CHECKING CRUISE CONTROL C/D*2 Displayed Input CAN Inspection Mode for ACC (C/D) signal Driving support ECU assembly B CHECKING CRUISE CONTROL BRAKE*2 Displayed Input CAN Inspection Mode for ACC (brake) signal Driving support ECU assembly B Headlight System Uninitialized Visit Your Dealer Displayed Input CAN LED Headlight Indicator signal Headlight ECU sub-assembly LH B BRAKE!*3 Displayed Input CAN PCS warning message signal Driving support ECU assembly B Dynamic radar cruise control*2 or Lane departure alert warning*4 reminder indicator Displayed Input CAN ACC display ID 1 signal Driving support ECU assembly B ACC display ID 2 signal Control vehicle speed signal Control vehicle speed unit signal White line symbol left side signal Forward recognition camera White line symbol right side signal Braking Power Low Stop in a Safe Place See Owner's Manual Displayed Input CAN Brake warning light control flag signal Brake actuator assembly (Skid control ECU) B Accelerator Stuck Depress Brake to Stop Displayed Input CAN BOS multi-information request signal ECM B Each door ajar Displayed Input CAN Driver door courtesy switch signal Main body ECU (Multiplex network body ECU) B Front passenger door courtesy switch signal Rear right door courtesy switch signal Rear left door courtesy switch signal Luggage courtesy switch signal Hood courtesy switch signal Steering wheel signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Clearance sonar detection (image display)*6 Displayed Input CAN Clearance sonar main switch indicator turn ON signal Clearance warning ECU assembly B Cluster indicator turn ON request signal Front center area information signal Front left area information signal Front right area information signal Rear center area information signal Rear left area information signal Rear right area information signal Sensor diag request signal Parking Assist Malfunction*6 Displayed Input CAN Sensor diag request signal Clearance warning ECU assembly B Clean Parking Assist Sensor*6 Power Turned Off to Save Battery Displayed Input CAN Message request for push start signal Certification ECU (Smart key ECU assembly) B EPB can't be Released Close Door and Fasten Your Seatbelt Displayed Input Direct line EPB warning 11 signal Parking brake ECU assembly B Shift to P Before Exiting Vehicle Displayed Input CAN Smart system warning 2 signal Certification ECU (Smart key ECU assembly) B Check Power Steering System Displayed Input CAN Demand signal to Meter signal Power steering ECU assembly B Release Parking Brake Displayed Input Direct line EPB warning 7 signal Parking brake ECU assembly B Vehicle May Roll Shift to P Displayed Input Direct line EPB warning 4 signal Parking brake ECU assembly B EPB Activation Stopped Incompletely Displayed Input Direct line EPB warning 10 signal Parking brake ECU assembly B Key Not Detected Check Key Location Displayed Input CAN Smart system warning 1 signal Certification ECU (Smart key ECU assembly) B Release Parking Brake while Depressing Brake Displayed Input Direct line EPB warning 5 signal Parking brake ECU assembly B Release Accelerator Displayed Input CAN Drive-Start Control Multi Information Request signal ECM B Slippery Road Cannot Shift to Lower Gear Displayed Input CAN Reject flag of range for low friction signal ECM B Lane Departure Alert Driver Attention Required*4 Displayed Input CAN Request for Driver Action disp signal Forward recognition camera B LDA Hold Steering Wheel*4 Displayed Input CAN Hands Free Caution Text display signal Forward recognition camera B LDA Steering Assist Unavailable Hold Steering Wheel*4 Displayed Input CAN Hands Free Caution Text display signal Forward recognition camera B LDA Hold Steering Wheel*4 Displayed Input CAN Hands Free Caution Text display signal Forward recognition camera B Parking Brake Overheated Parking Brake Unavailable Displayed Input Direct line EPB warning 3 signal Brake actuator assembly (Skid control ECU) B Check Engine Visit Your Dealer Displayed Input CAN MIL request signal ECM B ENG Display ID1 signal Check Engine Reduced Engine Power Visit Your Dealer Displayed Input CAN MIL request signal ECM B ENG Display ID1 signal Reduced Engine Power Visit Your Dealer Displayed Input CAN MIL request signal ECM B ENG Display ID1 signal SRS Airbag System Malfunction Visit Your Dealer Displayed Input CAN SRS warning light control request signal Airbag sensor assembly B Antilock Brake System Malfunction Visit Your Dealer Displayed Input CAN ABS warning light control flag signal Brake actuator assembly (Skid control ECU) B Engine Coolant Temp High Stop in a Safe Place See Owner's Manual Displayed Input CAN Engine coolant temperature signal ECM B Radar Cruise Control Unavailable Clean Sensor*2 Displayed Input CAN Radar cruise warning signal Driving support ECU assembly B Detection of dirt adhesion on sensor Radar Cruise Control Unavailable*2 Displayed Input CAN Radar cruise warning signal Driving support ECU assembly B Bad weather detection signal Radar Cruise Control Unavailable Depress Brake to Resume Driving Displayed Input CAN Brake operation request notice signal Forward recognition camera B Check Access System with Elec. Key Displayed Input CAN Smart system warning 1 signal Certification ECU (Smart key ECU assembly) B Blind Spot Monitor Unavailable*8 Displayed Input CAN BSD Module Status signal Blind spot monitor sensor RH B Cruise Control Malfunction Visit Your Dealer*2 Displayed Input CAN Radar cruise warning signal Driving support ECU assembly B Cruise control warning signal ECM Cruise Control Fault Press Brake to Deactivate Visit Your Dealer*2 Displayed Input CAN Radar cruise warning signal Driving support ECU assembly B Stop holding signal Cruise control warning ECM Lane Departure Alert Malfunction Visit Your Dealer*4 Displayed Input CAN Fault condition text display signal Forward recognition camera B Forward Camera System Unavailable*2, *3, *4, *5 Displayed Input CAN Temporary unusable condition text display signal Forward recognition camera B Lane Departure Alert Unavailable*4 Displayed Input CAN Steering Assist Unusable Text display signal Forward recognition camera B Lane Departure Alert Turned On Steering Assist Active*4 Displayed Input CAN LKA MODE Text display signal Forward recognition camera B Lane Departure Alert Turned On Steering Assist Inactive*4 Displayed Input CAN LKA MODE Text display signal Forward recognition camera B Forward Camera System Unavailable Clean Windshield*2, *3, *4, *5 Displayed Input CAN PCS DUST Message (Camera) signal Driving support ECU assembly B Pre-Collision System Malfunction Visit Your Dealer*3 Displayed Input CAN PCS fault condition text display signal Driving support ECU assembly B Blind Spot Monitor System Malfunction Visit Your Dealer*8 Displayed Input CAN BSD module status signal Blind spot monitor sensor RH B Oil Pressure Low Stop in a Safe Place See Owner's Manual Displayed Input Direct line Engine oil pressure signal Engine oil pressure switch assembly B Transmission Fluid Temp High See Owner's Manual Displayed Input CAN AT oil temperature warning signal ECM B Engine RPM data signal Parking Brake Unavailable Displayed Input Direct line EPB warning 1 signal Parking brake ECU assembly B Electronic Parking Brake Malfunction Visit Your Dealer Displayed Input Direct line EPB warning 2 signal Parking brake ECU assembly B Radar Cruise Active Please Pay Attention to Other Vehicles*2 Displayed Input CAN Road notification that can be used signal Driving support ECU assembly B Lane Departure Alert Unavailable Below Approx 32MPH*4 Displayed Input CAN Speed condition failure text display signal Forward recognition camera B Lane Departure Alert Unavailable at Current Speed *4 Displayed Input CAN Speed condition failure text display signal Forward recognition camera B Dynamic radar cruise control*2 or Lane Departure Alert*4 indicator Displayed Input CAN ACC display ID 1 signal Driving support ECU assembly B ACC display ID 2 signal Control vehicle speed signal Control vehicle speed unit signal White line symbol left side signal Forward recognition camera White line symbol left side signal Turn Off Vehicle Displayed Input CAN Smart system warning 2 signal Certification ECU (Smart key ECU assembly) B Would You Like to Take Rest?*4 Displayed Input CAN SWS rest advisory disp signal Forward recognition camera B Please Take Rest*4 Displayed Input CAN Key Left inside Vehicle Displayed Input CAN Smart system warning 3 signal Certification ECU (Smart key ECU assembly) B Turn Light Off Displayed Input CAN Driver door courtesy switch signal Main body ECU (Multiplex network body ECU) B Lighting system state signal Moon Roof opened*9 Displayed Input CAN Sliding roof open warning request signal Main body ECU (Multiplex network body ECU) B Window opened Displayed Input CAN Power window open warning request signal Main body ECU (Multiplex network body ECU) B Window / Moon Roof opened*9 Displayed Input CAN Power window open warning request signal Main body ECU (Multiplex network body ECU) B Sliding roof open warning request signal Depress Brake and Then Touch Key to Engine Switch Displayed Input CAN Smart system warning 1 signal Certification ECU (Smart key ECU assembly) B Depress Brake and Then Start Engine Displayed Input CAN Smart system warning 3 signal Certification ECU (Smart key ECU assembly) B Message request for push start signal Shift to P position to Start Displayed Input CAN Message request for push start signal Certification ECU (Smart key ECU assembly) B Steering Lock active Displayed Input CAN Smart system warning 1 signal Certification ECU (Smart key ECU assembly) B Parking Brake Activated Release before Driving Displayed Input Direct line EPB warning 6 signal Parking brake ECU assembly B TVD System Malfunction. Visit Your Dealer. Displayed Input CAN TVD information signal for MID signal Torque vectoring differential ECU assembly B TVD System Overheated. Reduce Engine Speed and Load. Displayed Input CAN TVD information signal for MID signal Torque vectoring differential ECU assembly B Drive-Start Control Malfunction Visit Your Dealer Displayed Input CAN DSC multi-information request signal ECM B Brake Override Malfunction Visit Your Dealer Key Battery Low Displayed Input CAN Smart system warning 1 signal Certification ECU (Smart key ECU assembly) B Engine Oil Level Low Add or Replace Displayed Input CAN Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) B Engine RPM data signal ECM Direct line Engine oil level signal Engine oil level sensor Engine oil temperature signal Oil temperature sensor Headlight System Malfunction Visit Your Dealer Displayed Input CAN Smart beam indicator signal*5 Main body ECU (Multiplex network body ECU) B LED headlight indicator signal Headlight ECU sub-assembly LH Headlight leveling indicator signal Headlight ECU sub-assembly LH Brake Pad Wear. Visit Your Dealer Displayed Input Direct line Brake pad sensor signal Front pad wear indicator wire assembly LH B Front pad wear indicator wire assembly RH Pad wear indicator wire assembly LH Pad wear indicator wire assembly RH Accelerator and Brake Pedals Depressed Simultaneously Displayed Input CAN Drive-Start Control multi-information request signal ECM B Tire pressure indicator Displayed Input CAN TPMS display request bit 0 signal Main body ECU (Multiplex network body ECU) B Windshield Washer Fluid Low Displayed Input Direct line Washer fluid level signal Level warning switch assembly B Fuel Low Displayed Input Direct line Fuel level signal Fuel sender gauge assembly B No. 2 fuel sender gauge assembly Roads May Be Icy Drive with Care Displayed Input CAN Ambient temperature display signal Air conditioning amplifier assembly B Switch signal of 0 or 0.5 below decimal point of ambient temperature display signal Engine RPM data signal ECM B Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) B Maintenance required soon*11 Displayed Input CAN Starter signal ECM B Maintenance Required Visit Your Dealer*11 Displayed Input CAN Starter signal ECM B To Activate Auto High Beam, Switch Headlights to High Beam*5 Displayed Input CAN Smart beam advice signal Main body ECU (Multiplex network body ECU) B POWER ON Displayed Input CAN Smart system warning 1 signal Certification ECU (Smart key ECU assembly) B Depress Brake and Then Start Engine VSC Turned Off Pre-Collision Brake System Unavailable*3 Displayed Input CAN PB temporarily unusable condition text display signal Driving support ECU assembly B VSC OFF light signal Brake actuator assembly (Skid control ECU) Pre-Collision System Unavailable*3 Displayed Input CAN PCS temporarily unusable condition text display signal Driving support ECU assembly B High Power Consumption Partial Limit On AC/Heater Operation Displayed Input CAN A/C load limitation warning signal Air conditioning amplifier assembly B Pre-Collision System Unavailable*3 Displayed Input CAN PCS TEMP message (radar) signal Driving support ECU assembly B Pre-Collision System Unavailable Clean Sensor*3 Displayed Input CAN PCS DUST message (radar) signal Driving support ECU assembly B Pre-Collision System Off*3 Displayed Input CAN PCS Warning distance unusable condition text display signal Driving support ECU assembly B Displayed Input CAN PCS Off Status for Soft Switch signal Driving support ECU assembly B Automatic Mode On Shift Operation Sets or Releases Parking Brake Displayed Input Direct line EPB warning 8 signal Parking brake ECU assembly B Automatic Mode Off Displayed Input Direct line EPB warning 9 signal Parking brake ECU assembly B - *1: w/o Dynamic Radar Cruise Control System
- *2: w/ Dynamic Radar Cruise Control System
- *3: w/ Pre-collision System
- *4: w/ Lane Departure Alert
- *5: w/ Automatic High Beam System
- *6: w/ Intuitive Parking Assist System
- *7: w/ Navigation System
- *8: w/ Blind Spot Monitor System
- *9: w/ Sliding Roof System
- *10: w/ Telematics Transceiver
- *11: w/ Maintenance Required Reminder
- Buzzer
Item Condition Input/Output Communication line Signal Component Seatbelt warning (for Driver side) buzzer Sounds intermittently (Maximum 5 times) Input CAN Driver side seat belt switch signal Main body ECU (Multiplex network body ECU) Sounds intermittently Input CAN Driver seat buckle switch signal Main body ECU (Multiplex network body ECU) Parking brake switch signal Shift position P signal ECM Shift position R signal Seatbelt warning (for Front passenger side) buzzer Sounds intermittently Input CAN Front passenger seat occupant detection status signal Airbag sensor assembly Front passenger seat belt buckle switch status signal CAN Parking brake switch signal Main body ECU (Multiplex network body ECU) Shift position P signal ECM Shift position R signal Lane keeping assist cancel buzzer*2 Sounds twice Input CAN Lane keeping assist cancel buzzer signal Forward recognition camera Brake fluid low warning buzzer Sounds intermittently Input CAN Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Direct line Brake fluid level warning switch signal Brake master cylinder reservoir assembly (Brake fluid level warning switch) Oil pressure warning buzzer Sounds intermittently Input CAN Engine RPM data signal ECM Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Direct line Engine oil pressure signal Engine oil pressure switch assembly EPS warning buzzer Sounds once Input CAN Demand buzzer to meter signal Power steering ECU assembly Lane departure alert warning buzzer*2 Sounds intermittently Input CAN LDW Buzzer signal Forward recognition camera Engine coolant temperature warning buzzer Sounds once Input CAN Engine coolant temperature signal ECM P shift operation advice buzzer Sounds continuously Input CAN Meter buzzer continuation request signal Certification ECU (Smart key ECU assembly) Smart key warning buzzer Sounds intermittently (Maximum 9 times) Input CAN Meter buzzer intermittent request (0.7 seconds. cycle) signal Certification ECU (Smart key ECU assembly) Sounds once Input CAN Meter buzzer single-shot request signal Multi-information display warning buzzer Sounds once Input CAN Multi-information display warning signal Related ECUs Direct line Electric parking brake cancel buzzer Sounds twice Input Direct line EPB cancel buzzer signal Parking brake ECU assembly Radar cruise control low speed cancel buzzer*1 Sounds twice Input CAN Low speed cancel buzzer request signal Driving support ECU assembly Low speed zone Leading vehicle lost buzzer Sounds 4 times Input CAN Low speed zone Leading vehicle lost buzzer signal Driving support ECU assembly Lane departure alert hands-free caution buzzer*2 Sounds intermittently Input CAN Hands-free caution text display signal Forward recognition camera Immobiliser key identification completion buzzer Sounds once Input CAN Immobiliser key identification completion signal Certification ECU (Smart key ECU assembly) Direct line EPB warning 2 signal Parking brake ECU assembly Speed limit buzzer Sounds intermittently (Maximum 2.8 seconds) Input CAN Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Driving with parking brake unreleased warning buzzer Sounds intermittently Input CAN Parking brake switch signal Main body ECU (Multiplex network body ECU) Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Driving with door ajar warning buzzer Sounds intermittently Input CAN Driver door courtesy switch signal Main body ECU (Multiplex network body ECU) Front passenger door courtesy switch signal Rear right side courtesy switch signal Rear left side courtesy switch signal Luggage courtesy switch signal Hood courtesy switch signal Vehicle speed (SP1) signal Brake actuator assembly (Skid control ECU) Drift brake awakening buzzer Sounds twice Input CAN SWS Buzzer Request signal Forward recognition camera Sports shift reject buzzer Sounds twice Input CAN Reject buzzer signal ECM Light reminder buzzer Sounds continuously Input CAN Lighting system state signal Main body ECU (Multiplex network body ECU) Driver door courtesy switch signal REV indicator buzzer Sounds once Input CAN Engine RPM data signal ECM Shift gear signal Mode indicator signal Sport mode enable signal Transmission oil temperature range signal Turn signal flasher buzzer Sounds intermittently Input Direct line LH turn signal switch signal Windshield wiper switch assembly RH turn signal switch signal Hazard warning switch signal Air conditioning control assembly - *1: w/ Dynamic Radar Cruise Control System
- *2: w/ Lane Departure Alert System
- Others
Item Condition Input/Output Communication line Signal Component Meter illumination Illumination level Input CAN Auto dimmer signal Main body ECU (Multiplex network body ECU) Taillight request signal Door lock output factor signal Panel lighting request signal Speed limiter mode state signal ECM Drive mode select signal ECM Direct line Illumination level signal Trip switch assembly - Output CAN Rheostat duty signal Related ECUs Lounge illumination off signal Tail cancel signal Direct line Illumination level output signal
- Meter or Gauge
- MULTI-INFORMATION DISPLAY FLOW CHART
- Multi-information display flow chart

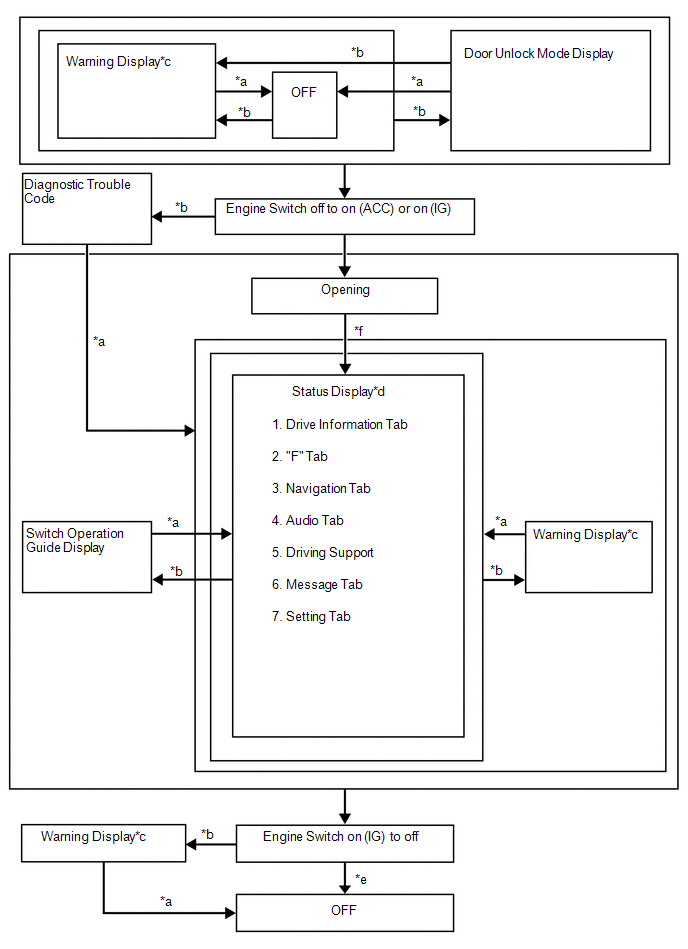

*a Conditions are not met *b Conditions are met *c If there are multiple display requests, items will be displayed in sequence *d Item or display is selected by operating the DISP switch *e ODO display is displayed for a certain period of time after the engine switch is turned off *f After engine switch is turned on (IG)
- Multi-information display flow chart
- DESCRIPTION OF WARNING DISPLAYS
Priority System name/ (Vehicle Function) Master Warning Light
◦: Comes on
•: BlinksBuzzer (*1) Display Level 1 Torque vectoring differential system - - TVD Test Mode Caution (Chassis dynamometer mode) - - CDY-2 Caution Lane departure alert system - - ADJUSTING LDA CAMERA Caution Dynamic radar cruise control system or Pre-collision system - - ADJUSTING FRONT RADAR BEAM Caution Pre-collision system - - ERROR ADJUSTING FRONT RADAR BEAM Caution Pre-collision system - - ADJUSTING FRONT RADAR BEAM VERTICAL Caution Pre-collision system - - ADJUSTING FRONT RADAR BEAM HORIZONTAL Caution Pre-collision system - - CHECKING PRE-CRASH BRAKE Caution Dynamic radar cruise control system - - CHECKING CRUISE CONTROL C/D Caution Dynamic radar cruise control system -
-- CHECKING CRUISE CONTROL BRAKE Caution Lighting system - - Headlight System Uninitialized Visit Your Dealer Advisory Pre-collision system - - BRAKE! Warning 2 Dynamic radar cruise control system or Lane departure alert system - - Dynamic Radar Cruise Control or Lane Departure Alert Warning Reminder Indicator Caution Vehicle stability control system • ◦ Braking Power Low Stop in a Safe Place See Owner's Manual Warning Brake override system • ◦ Accelerator Stuck Depress Brake to Stop Caution 3 (Each door warning (vehicle being driven)) • * Each Door Ajar (Vehicle Being Driven) Caution (Each door warning (vehicle stopped)) - - Each Door Ajar (Vehicle Stopped) Caution Intuitive parking assist system - - Clearance Sonar Detection (Image Display) Caution ◦ - Parking Assist Malfunction Caution ◦ - Clean Parking Assist Sensor Caution 4 Smart access system with push-button start - - Power Turned Off to Save Battery Caution 5 Electric parking brake system • ◦ EPB can't be Released Close Door and Fasten Your Seatbelt Caution 6 Smart access system with push-button start • * Shift to P Before Exiting Vehicle Caution • * Caution 7 Power steering system ◦ * Check Power Steering System Caution Electric parking brake system • * Release Parking Brake Caution Electric parking brake system • ◦ Vehicle May Roll Shift to P Caution Electric parking brake system • ◦ EPB Activation Stopped Incompletely Caution Smart access system with push-button start • * Key Not Detected Check Key Location Caution Electric parking brake system - * Release Parking Brake while Depressing Brake Caution Brake override system • ◦ Release Accelerator Caution 8 Automatic transmission system ◦ * Slippery Road Cannot Shift to Lower Gear Caution Lane departure alert system ◦ * Lane Departure Alert Driver Attention Required Caution Lane departure alert system - - (Image Display) LDA Hold Steering Wheel Caution Lane departure alert system ◦ x LDA Steering Assist Unavailable Hold Steering Wheel Caution Lane departure alert system ◦ * (Image Display) LDA Hold Steering Wheel Caution Electric parking brake system ◦ * Parking Brake Overheated Parking Brake Unavailable Caution 9 SFI system ◦ ◦ Check Engine Visit Your Dealer Caution ◦ ◦ Check Engine Reduced Engine Power Visit Your Dealer Caution ◦ ◦ Reduced Engine Power Visit Your Dealer Caution Airbag system ◦ ◦ SRS Airbag System Malfunction Visit Your Dealer Caution Vehicle stability control system - ◦ Antilock Brake System Malfunction Visit Your Dealer Caution SFI system ◦ * Engine Coolant Temp High Stop in a Safe Place See Owner's Manual Caution Dynamic radar cruise control system ◦ ◦ Radar Cruise Control Unavailable Clean Sensor Advisory ◦ ◦ Radar Cruise Control Unavailable Advisory - - Radar Cruise Control Unavailable Depress Brake to Resume Driving Advisory Smart access system with push-button start • * Check Access System with Elec. Key - Blind spot monitor system ◦ ◦ Blind Spot Monitor Unavailable Caution Dynamic radar cruise control system ◦ ◦ Cruise Control Malfunction Visit Your Dealer Caution ◦ ◦ Cruise Control Fault Press Brake to Deactivate Visit Your Dealer Caution Lane departure alert system ◦ ◦ Lane Departure Alert Malfunction Visit Your Dealer Caution Pre-collision system - - Forward Camera System Unavailable Caution Lane departure alert system ◦ ◦ Lane Departure Alert Unavailable Caution Lane departure alert system - - Lane Departure Alert Turned On Steering Assist Active Advisory Lane departure alert system - - Lane Departure Alert Turned On Steering Assist Inactive Advisory 9 Pre-collision system - - Forward Camera System Unavailable Clean Windshield Caution Pre-collision system ◦ ◦ Pre-Collision System Malfunction Visit Your Dealer Caution Blind spot monitor system ◦ ◦ Blind Spot Monitor System Malfunction Visit Your Dealer Caution (Engine oil pressure switch assembly) ◦ * Oil Pressure Low Stop in a Safe Place See Owner's Manual Caution Automatic transmission system ◦ ◦ Transmission Fluid Temp High See Owner's Manual Caution Electric parking brake system ◦ ◦ Parking Brake Unavailable Caution Electric parking brake system ◦ ◦ Electronic Parking Brake Malfunction Visit Your Dealer Caution Dynamic radar cruise control system - - Radar Cruise Active Please Pay Attention to Other Vehicles Caution Lane departure alert system - - Lane Departure Alert Unavailable Below Approx 50km/h Advisory Lane departure alert system - - Lane Departure Alert Unavailable Below Approx 32MPH Advisory Lane departure alert system - - Lane Departure Alert Unavailable at Current Speed Advisory 10 Dynamic radar cruise control system or Lane departure alert system - - Dynamic Radar Cruise Control System or Lane Departure Alert Indicator Caution Smart access system with push-button start • * Turn Off Vehicle Caution Lane departure alert system - * Would You Like to Take Rest? Advisory - * Please Take Rest Advisory Smart access system with push-button start - - Key Left inside Vehicle Caution Lighting system • * Turn Lights Off Caution Sliding roof system • ◦ Moon Roof Open Caution Power window control system • ◦ Window Open Caution Power window control system • ◦ Window / Moon Roof Open Caution Smart access system with push-button start - * Depress Brake and Then Touch Key to Engine Switch Caution Smart access system with push-button start • */◦ Depress Brake and Then Start Engine Caution Smart access system with push-button start • ◦ Shift to P Position to Start Caution 11 Power steering system • * Steering Lock Active Caution Electric parking brake system - * Parking Brake Activated Release Before Driving Caution Torque vectoring differential system ◦ ◦ TVD System Malfunction Visit Your Dealer Caution ◦ ◦ TVD System Overheated Reduce Engine Speed and Load Caution Brake override system ◦ ◦ Drive-Start Control Malfunction Visit Your Dealer Caution ◦ ◦ Brake Override Malfunction Visit Your Dealer Caution 12 Smart access system with push-button start ◦ * Key Battery Low Caution (Engine oil level sensor) - - Engine Oil Level Low Add or Replace Advisory Lighting system ◦ ◦ Headlight System Malfunction Visit Your Dealer Caution (Brake pad sensor) ◦ ◦ Brake Pad Wear Visit Your Dealer Caution Brake override system • - Accelerator and Brake Pedals Depressed Simultaneously Advisory Tire pressure warning system - - Tire Pressure Indicator Advisory 13 (Level warning switch assembly) - - Windshield Washer Fluid Low Advisory (Fuel sender gauge assembly)
(No. 2 fuel sender gauge assembly)- - Fuel Low Advisory (Ice warning) - ◦ Roads May Be Icy Drive with Care Advisory SFI system - - Maintenance Required Soon Advisory ◦ - Injector Maintenance Required Soon Advisory - - Maintenance Required Visit Your Dealer Advisory ◦ - Injector Maintenance Required Visit Your Dealer Advisory Lighting system - - To Activate Auto High Beam, Switch Headlights to High Beam Advisory Smart access system with push-button start - - POWER ON Caution - - Depress Brake and Then Start Engine Caution Pre-collision system - - VSC Turned Off Pre-Collision Brake System Unavailable Advisory - - Pre-Collision System Unavailable Advisory Air conditioning system • - High Power Consumption Partial Limit On AC/Heater Operation Advisory Pre-collision system - - Pre-Collision System Unavailable Advisory - - Pre-Collision System Unavailable Clean Sensor Advisory - - Pre-Collision System Off Advisory Electric parking brake system - ◦ Automatic Mode On Shift Operation Sets or Releases Parking Brake Advisory - ◦ Automatic Mode Off Advisory - *: An exclusive buzzer sounds depending on condition
- *1: Buzzers that are linked with the master warning light
