Components [08/2020 - ]
WARNING: This page is about a different car, the 2024 Lexus ES 250, 2023 Lexus ES 250, 2022 Lexus ES 250, and 2021 Lexus ES 250. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

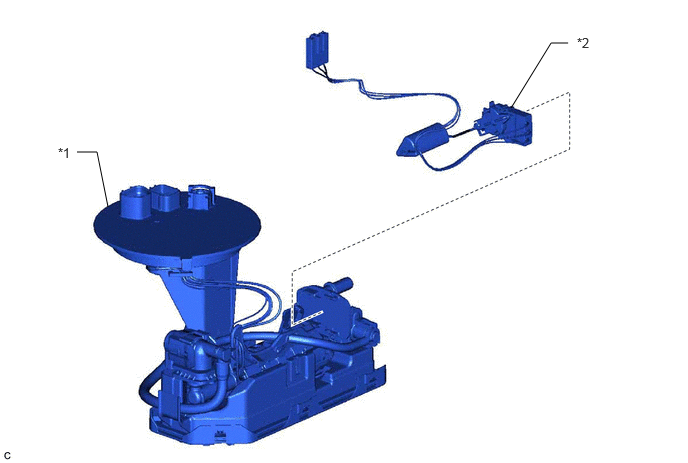

| *1 |
FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY |
*2 |
FUEL SENDER GAUGE ASSEMBLY |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

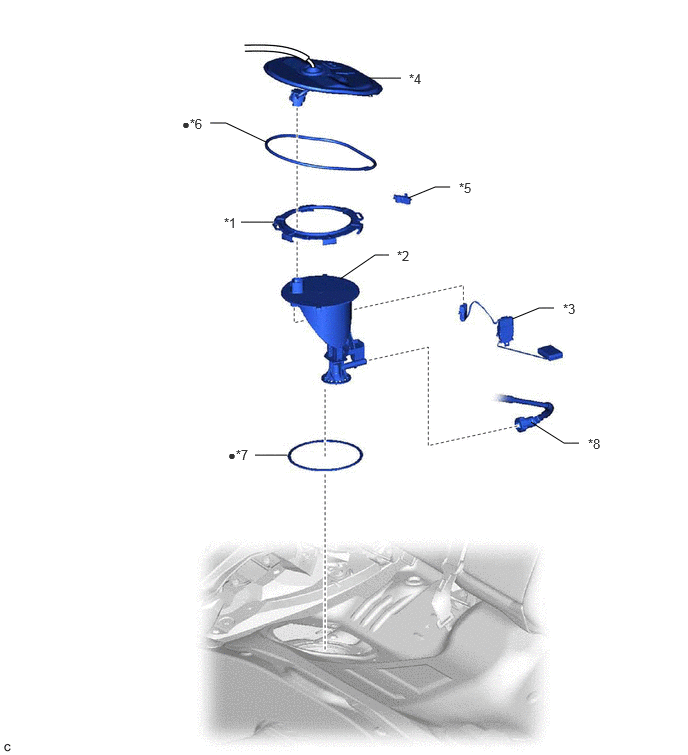

| *1 |
FUEL PUMP GAUGE RETAINER |
*2 |
FUEL TANK VENT TUBE ASSEMBLY |
| *3 |
NO. 2 FUEL SENDER GAUGE ASSEMBLY |
*4 |
REAR FLOOR SERVICE HOLE COVER |
| *5 |
NO. 1 FUEL TUBE CLAMP |
*6 |
BUTYL TAPE |
| *7 |
FUEL SUCTION TUBE SET GASKET |
*8 |
FUEL RETURN VENT TUBE SUB-ASSEMBLY |
| • |
Non-reusable part |
- |
- |
