Components [08/2020 - ]
WARNING: This page is about a different car, the 2024 Lexus ES 250, 2023 Lexus ES 250, 2022 Lexus ES 250, and 2021 Lexus ES 250. However, it is still accessible from the selected car via links, so may be relevant.
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| *1 |
REAR SEAT INNER BELT ASSEMBLY LH |
*2 |
REAR CENTER SEAT LAP TYPE BELT ASSEMBLY |
| *3 |
WASHER |
*4 |
REAR SEAT CUSHION ASSEMBLY |
| *5 |
REAR SEAT CUSHION LOCK HOOK |
- |
- |
 |
Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) |
• |
Non-reusable part |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002
| *1 |
FUEL PUMP GAUGE RETAINER |
*2 |
FUEL SUCTION TUBE WITH PUMP AND GAUGE ASSEMBLY |
| *3 |
FUEL TANK MAIN TUBE SUB-ASSEMBLY |
*4 |
REAR FLOOR SERVICE HOLE COVER |
| *5 |
NO. 1 FUEL TUBE CLAMP |
*6 |
TUBE JOINT CLIP |
| *7 |
FUEL SUCTION TUBE SET GASKET |
*8 |
BUTYL TAPE |
| *9 |
FUEL RETURN VENT TUBE SUB-ASSEMBLY |
- |
- |
| • |
Non-reusable part |
- |
- |
Courtesy of © TOYOTA, LICENSE AGREEMENT TMS1002

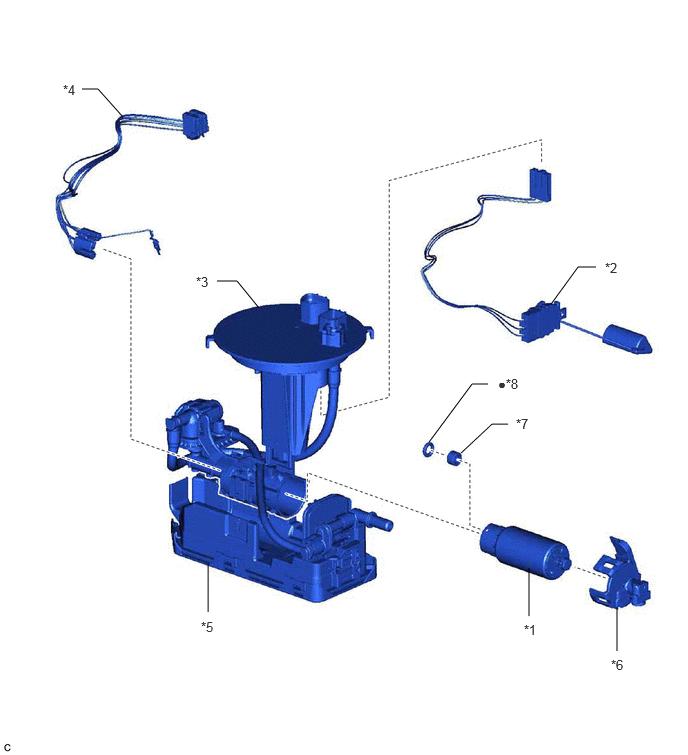

| *1 |
FUEL PUMP |
*2 |
FUEL SENDER GAUGE ASSEMBLY |
| *3 |
FUEL SUCTION PLATE SUB-ASSEMBLY |
*4 |
FUEL PUMP HARNESS |
| *5 |
FUEL SUB-TANK SUB-ASSEMBLY |
*6 |
NO. 2 FUEL SUCTION SUPPORT |
| *7 |
FUEL PUMP SPACER |
*8 |
O-RING |
| • |
Non-reusable part |
- |
- |
