Components [08/2020 - 08/2021]
WARNING: This page is about a different car, the 2024 Lexus ES 250, 2023 Lexus ES 250, 2022 Lexus ES 250, and 2021 Lexus ES 250. However, it is still accessible from the selected car via links, so may be relevant.
| *1 | NO. 1 ENGINE COVER SUB-ASSEMBLY | *2 | AIR CLEANER CAP WITH AIR CLEANER HOSE |
| *3 | VACUUM HOSE | *4 | NO. 2 VENTILATION HOSE |

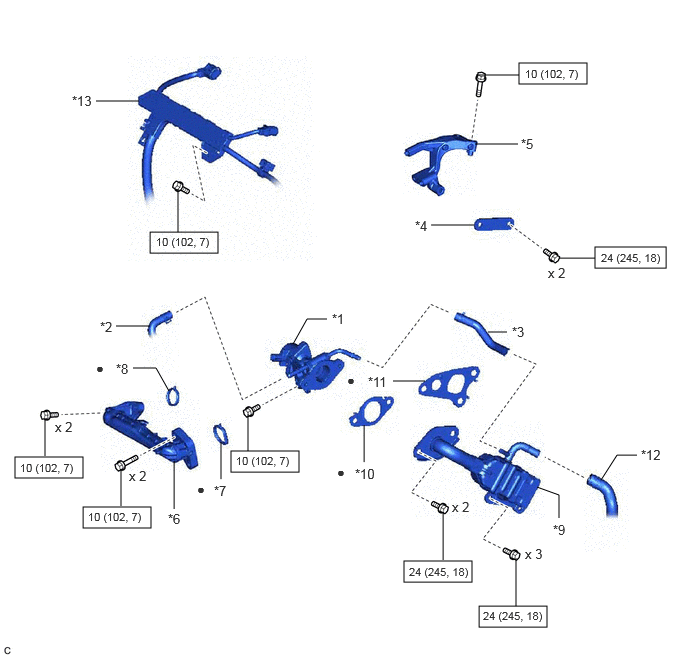

Fig 2: EGR Valve Assembly Replacement Components With Torque Specifications [08/2020 - 08/2021] (2 Of 2)
| *1 | EGR VALVE ASSEMBLY | *2 | NO. 8 WATER BY-PASS HOSE |
| *3 | NO. 4 WATER BY-PASS HOSE | *4 | EGR COOLER BRACKET |
| *5 | EGR VALVE BRACKET | *6 | NO. 1 EGR PIPE SUB-ASSEMBLY |
| *7 | EGR VALVE ADAPTER GASKET | *8 | EGR INLET GASKET |
| *9 | EGR COOLER ASSEMBLY | *10 | EGR VALVE GASKET |
| *11 | EGR COOLER GASKET | *12 | NO. 3 WATER BY-PASS HOSE |
| *13 | ENGINE WIRE | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
