Parts Location [06/2018 - 09/2022]: Illustration
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2024 Lexus ES 300h, 2023 Lexus ES 300h, 2022 Lexus ES 300h, 2021 Lexus ES 300h, and 2020 Lexus ES 300h. However, it is still accessible from the selected car via links, so may be relevant.

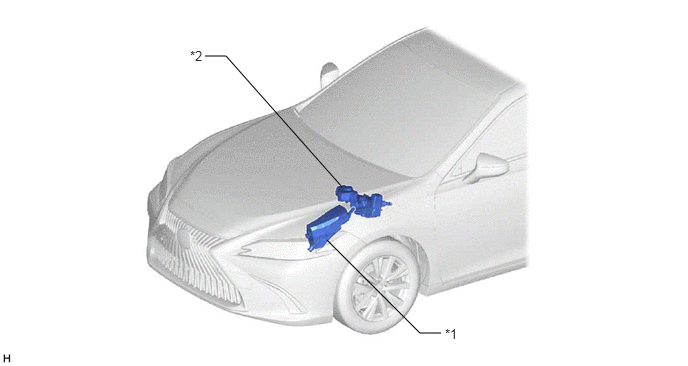

| *1 | NO. 1 ENGINE ROOM RELAY BLOCK AND NO. 1 JUNCTION BLOCK ASSEMBLY - IG2 NO. 1 RELAY - ECU-IG2 NO. 2 FUSE |
*2 | SKID CONTROL ECU (BRAKE BOOSTER WITH MASTER CYLINDER ASSEMBLY) |

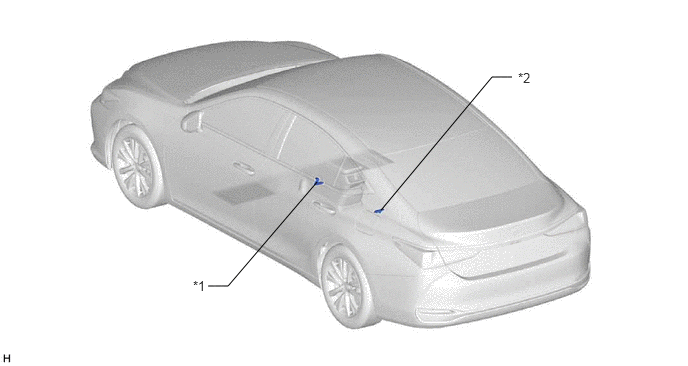

| *1 | NO. 1 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (FRONT FLOOR) | *2 | NO. 2 INDOOR ELECTRICAL KEY ANTENNA ASSEMBLY (REAR FLOOR) |

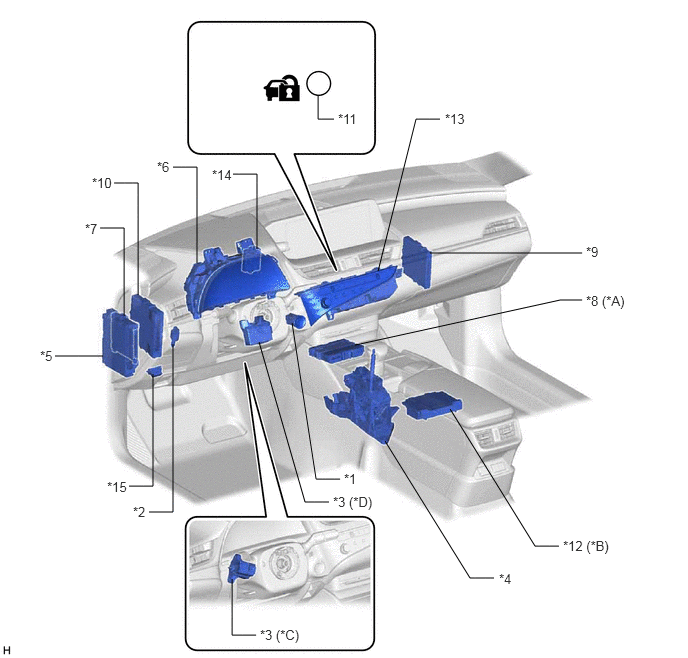

| *A | for Lexus Enform Remote Compatible Type | *B | w/ Wireless Charging System |
| *C | for Manual Tilt and Manual Telescopic Steering Column | *D | for Power Tilt and Power Telescopic Steering Column |
| *1 | POWER SWITCH | *2 | STOP LIGHT SWITCH ASSEMBLY |
| *3 | STEERING LOCK ECU (STEERING LOCK ACTUATOR OR UPPER BRACKET ASSEMBLY) | *4 | SHIFT LOCK CONTROL UNIT ASSEMBLY |
| *5 | INSTRUMENT PANEL JUNCTION BLOCK ASSEMBLY - AM2 FUSE - ECU-DCC NO. 2 FUSE - STRG LOCK FUSE - ECU-B NO. 1 FUSE - STOP FUSE - ACC RELAY - IG1-NO. 1 RELAY - IG1-NO. 2 RELAY - IG2-NO. 2 RELAY - ECU-ACC FUSE - ECU-IG1 NO. 1 FUSE - WASHER FUSE - ECU-IG2 NO. 3 FUSE |
*6 | COMBINATION METER ASSEMBLY |
| *7 | MAIN BODY ECU (MULTIPLEX NETWORK BODY ECU) | *8 | DCM (TELEMATICS TRANSCEIVER) |
| *9 | CERTIFICATION ECU (SMART KEY ECU ASSEMBLY) | *10 | HYBRID VEHICLE CONTROL ECU |
| *11 | SECURITY INDICATOR LIGHT | *12 | MOBILE WIRELESS CHARGER CRADLE ASSEMBLY |
| *13 | AIR CONDITIONING CONTROL ASSEMBLY | *14 | ID CODE BOX (IMMOBILISER CODE ECU) |
| *15 | DLC3 | - | - |
