Components [08/2021 - ]
WARNING: This page does not describe the selected car, but rather 6 other vehicles, including the 2024 Lexus ES 300h, 2023 Lexus ES 300h, 2022 Lexus ES 300h, 2021 Lexus ES 300h, and 2020 Lexus ES 300h. However, it is still accessible from the selected car via links, so may be relevant.

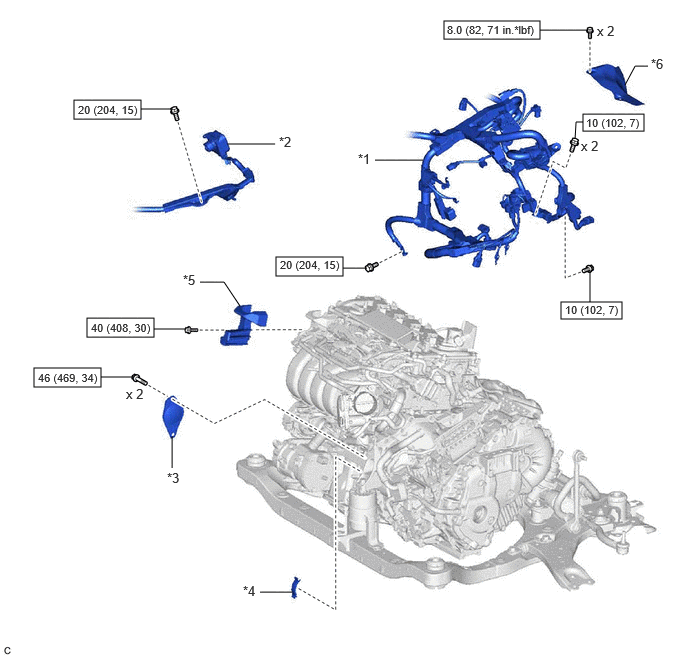

Fig 1: Hybrid Vehicle Transaxle Replacement Components With Torque Specifications [08/2021 - ] (1 Of 5)
| *1 | ENGINE WIRE | *2 | HV AIR CONDITIONING WIRE |
| *3 | STARTER HOLE INSULATOR | *4 | FLYWHEEL HOUSING SIDE COVER |
| *5 | FUEL DELIVERY GUARD | *6 | STEERING GEAR HEAT INSULATOR |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

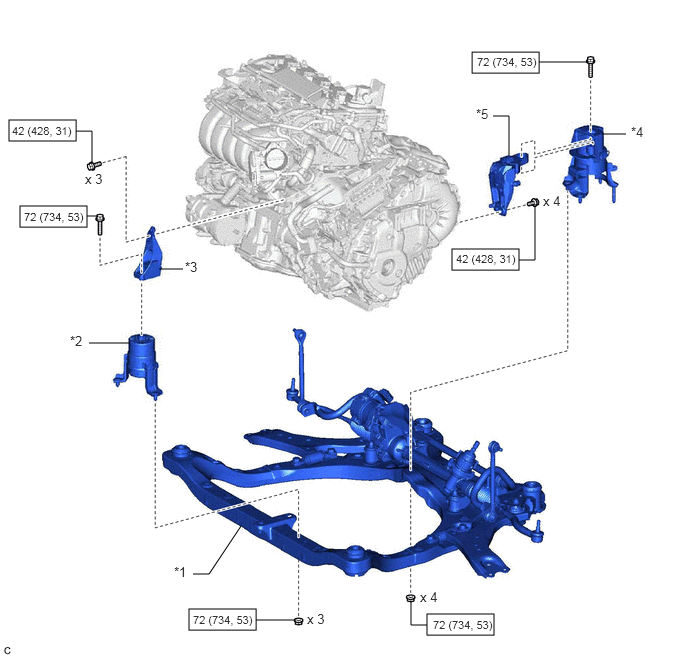

Fig 2: Hybrid Vehicle Transaxle Replacement Components With Torque Specifications [08/2021 - ] (2 Of 5)
| *1 | FRONT FRAME ASSEMBLY | *2 | FRONT ENGINE MOUNTING INSULATOR |
| *3 | FRONT ENGINE MOUNTING BRACKET | *4 | REAR ENGINE MOUNTING INSULATOR |
| *5 | REAR ENGINE MOUNTING BRACKET | - | - |
| N.m (kgf/cm, ft.lbf): Specified torque | - | - |

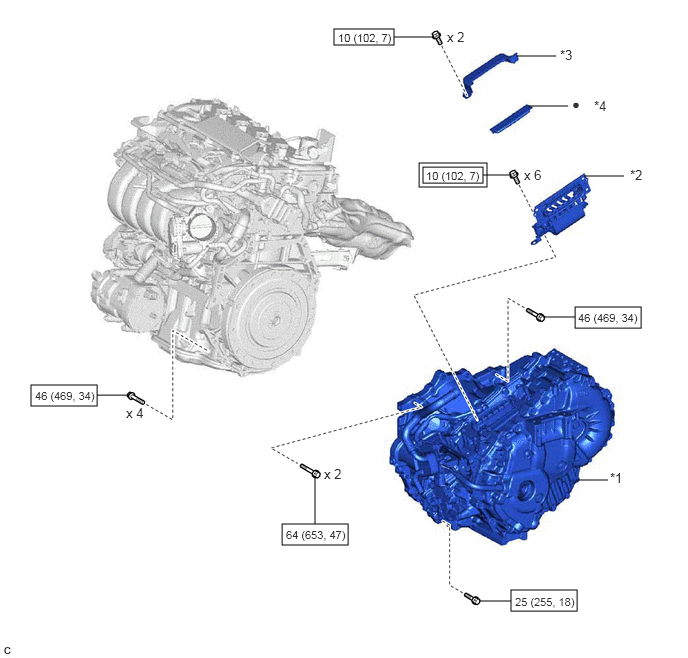

Fig 3: Hybrid Vehicle Transaxle Replacement Components With Torque Specifications [08/2021 - ] (3 Of 5)
| *1 | HYBRID VEHICLE TRANSAXLE ASSEMBLY | *2 | MOTOR CABLE |
| *3 | CONNECTOR COVER | *4 | TERMINAL CAP |
| Tightening torque for "Major areas involving basic vehicle performance such as moving/turning/stopping": N.m (kgf/cm, ft.lbf) | N.m (kgf/cm, ft.lbf): Specified torque | ||
| • | Non-reusable part | - | - |

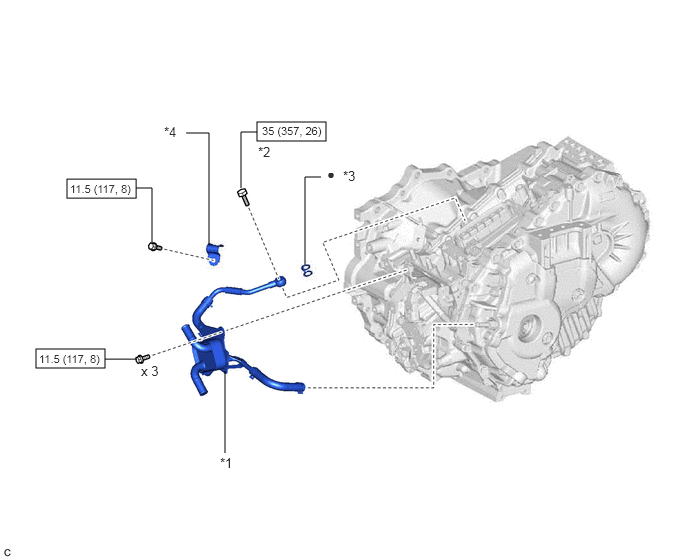

Fig 4: Hybrid Vehicle Transaxle Replacement Components With Torque Specifications [08/2021 - ] (4 Of 5)
| *1 | MOTOR COOLING COOLER | *2 | OIL COOLER UNION BOLT |
| *3 | GASKET | *4 | NO. 1 OIL COOLER TUBE CLAMP |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |

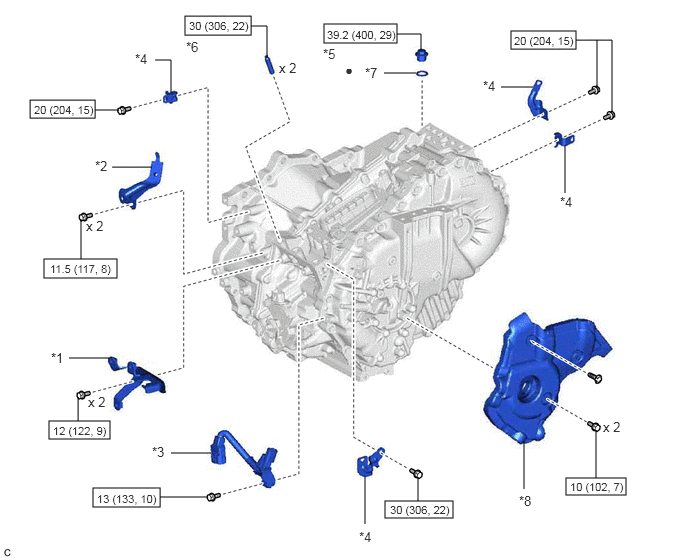

Fig 5: Hybrid Vehicle Transaxle Replacement Components With Torque Specifications [08/2021 - ] (5 Of 5)
| *1 | NO. 1 TRANSMISSION CONTROL CABLE BRACKET | *2 | HOSE BRACKET |
| *3 | TRANSMISSION WIRE | *4 | WIRE HARNESS CLAMP BRACKET |
| *5 | TRANSAXLE HOUSING PLUG | *6 | STUD BOLT |
| *7 | GASKET | *8 | AUTOMATIC TRANSMISSION CASE COVER |
| N.m (kgf/cm, ft.lbf): Specified torque | • | Non-reusable part |
